Conexión eléctrica
SMA Solar Technology AG
42
SMC70HV11-IA-IES112970
Instrucciones de instalación

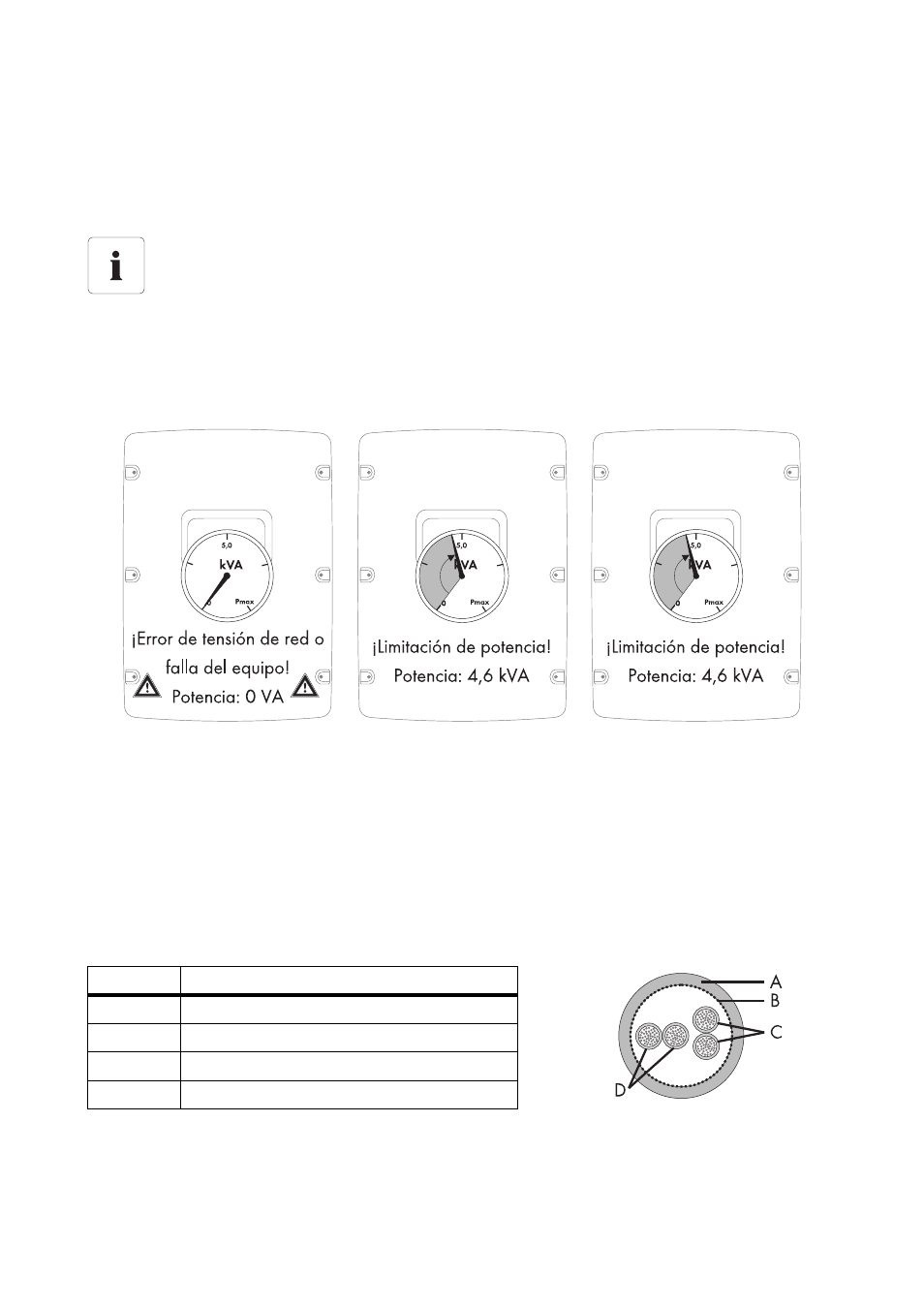

• PowerGuard
Se puede seleccionar esta configuración si toda la instalación fotovoltaica se compone
solamente de tres Sunny Mini Central y la carga desequilibrada en caso de fallo debe ser
limitada a 4,6 kVA en el promedio de 10 minutos.
Si uno de los tres inversores indica un error de tensión de red o un fallo del equipo e
interrumpe la inyección a la red, los otros dos reducen su potencia automáticamente a 4,6 kvA
sobre un promedio de 10 minutos.
5.5.2 Cableado
Requisitos para el cableado
Para el cableado del SMA Power Balancer debe usarse un cable del tipo "LiYCY" con el siguiente
diseño:
• Interiores: LiYCY 2 x 2 x 0,25
• Exteriores: Li-2YCYv 2 x 2 x 0,25
Limitación divergente de la carga desequilibrada para Italia
En los inversores configurados según la norma nacional italiana DK 5940, la carga
desequilibrada está limitada a 6 kVA en el promedio de 10 minutos.
Posición
Denominación
A
Aislamiento flexible
B
Apantallamiento
C
Conductor doble trenzado 2 (2 x 0,25 mm²)
D
Conductor doble trenzado 1 (2 x 0,25 mm²)
