SMA Technologie AG Requisitos para la instalación
Manual de instalación SMC50_60-11:SS2006 Página 13
4.2 Requisitos para el generador fotovoltaico
El Sunny Mini Central 5000/6000 fue diseñado para la conexión a grandes
instalaciones fotovoltaicas de estructura homogénea (módulos de un mismo tipo,
orientación e inclinación).
La herramienta de dimensionamiento "GenAu" que puede descargar de nuestro sitio
web www.SMA.de contiene consejos para el correcto dimensionamiento de su
instalación.
Para su conexión a generadores fotovoltaicos el equipo dispone de ocho conectores
fotovoltaicos (dos por string). Los conectores en los cables de conexión del
generador fotovoltaico deberán ser del mismo tipo.
El Sunny Mini Central puede conectarse al generador fotovoltaico por conexión tipo
MC (nueva versión) o tipo Tyco.
El tipo de conexión de su Sunny Mini Central es el especificado en la hoja de pedido.
Tenemos a su disposición un juego de cables sueltos para un string (código de
pedido SMA: „MC-SET“ para conector tipo Multi-Contact, nueva versión; „TYCO-
SET“ para conector tipo Tyco).
4.3 Red de baja tensión 230 V (CA)
Deberá cumplirse con las disposiciones técnicas
pertinentes y con las disposiciones particulares de la
empresa eléctrica local.

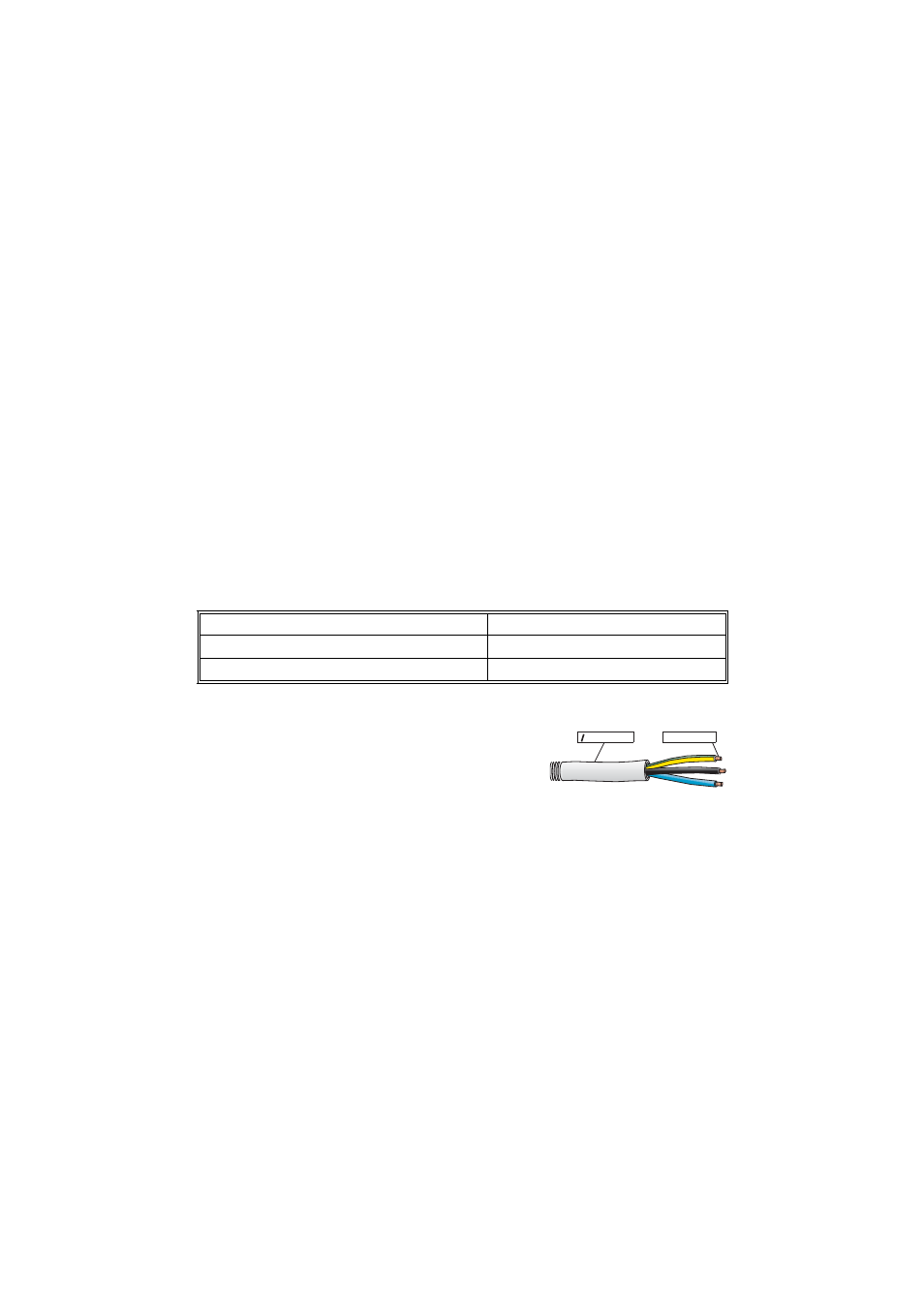

Los bornes de conexión del Sunny Mini Central 5000/6000 aceptan cables con
secciones de hasta 16 mm². El diámetro externo del cable debe ser de entre 11 y
25 mm. Si utiliza un cable de diámetro entre 11 y 14 mm, reemplace el pasahilos de
caucho en la rosca por el pasahilos incluido en el paquete.
La conexión es de tres conductores (L, N, PE).
Valores límite para la entrada de CC
Tensión máxima 600 V (CC)
Corriente de cortocircuito máxima 30 A (CC)
o max. 16 mm² 11 ... 25 mm
