SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación 10/16 SI3324_4248-E-IES094410
1.4.2 Conectar la salida CA
Conecte la red aislada a través de la distribución secundaria con tres conductores a la salida CA (C)
del Sunny Island, por ejemplo con consumidores, el generador FV (Sunny Boy) y la instalación eólica
(Windy Boy).
1. Montar el racor atornillado para cables con rosca métrica en la boquilla de la carcasa C
(véase imagen de la página 3).
2. Pase el cable de tres hilos CA a través de la conexión roscada.
3. Utilizar puntas adecuadas para los tres conductores del cable CA..
4. Conecte los conductores PE, N y L según la leyenda del borne de salida CA (par de 2,0 Nm
a 4,0 Nm).
No invierta la conexión de L y N.
5. Fijar la contratuerca del racor atornillado con rosca métrica.
☑ La salida CA del Sunny Island está instalada.
Protección del cable
SMA Solar Technology recomienda el uso de un interruptor automático
(tipo B, máx.16 A). Se obtiene las siguientes ventajas:
• La sección del cable se diseña al valor de una vez la corriente nominal.
• El Sunny Island se puede desconectar de la tensión en el lado de red aislada para
trabajos de mantenimiento mediante el interruptor automático.

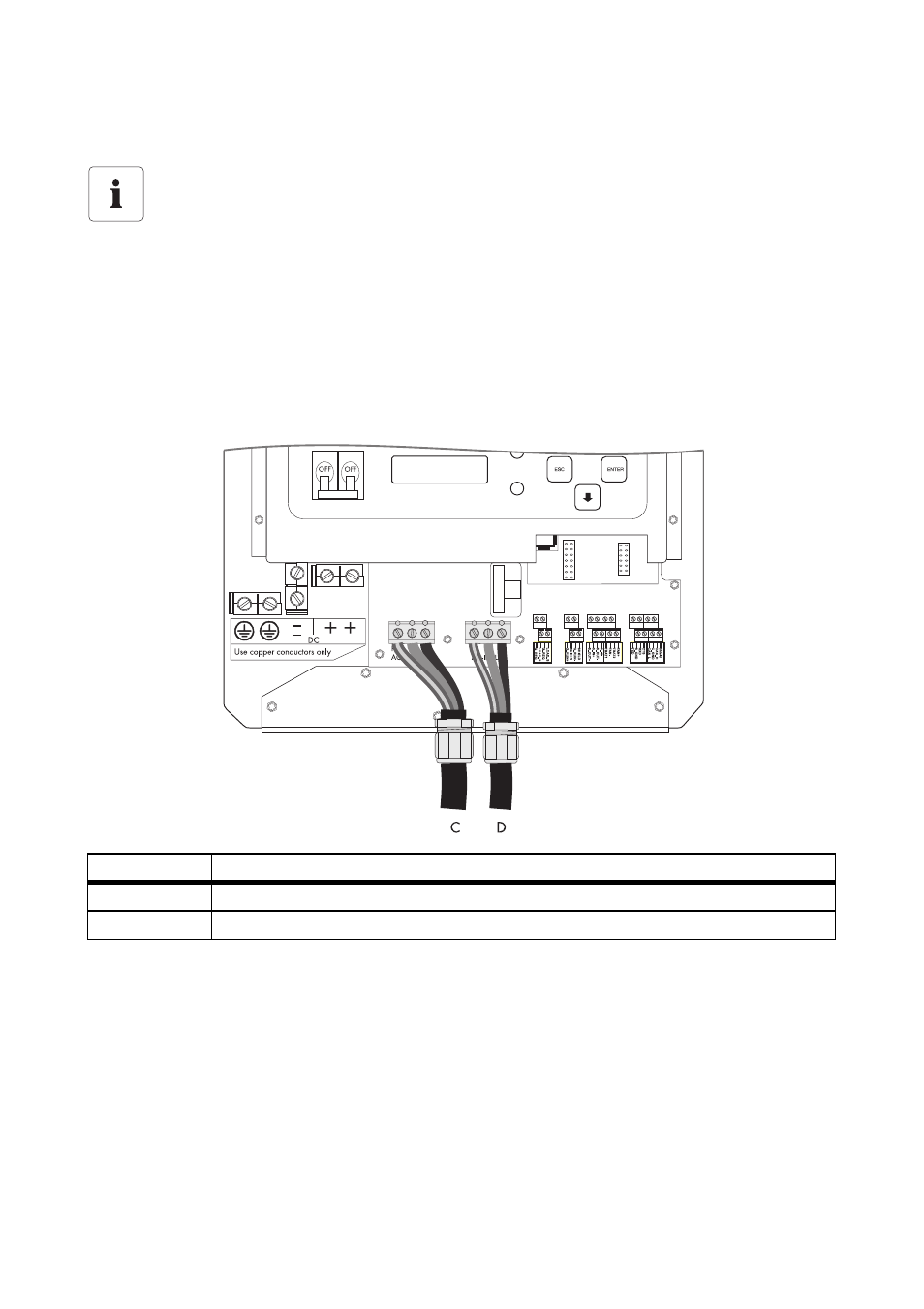

Posición Descripción
C Salida CA (red aislada) - leyenda del borne: "SALIDA CA"
D Entrada CA (generador/red) - leyenda del borne: "SALIDA CA"
