SMA Solar Technology AG 5 Montaje
Instrucciones de instalación SMB-IA-es-10 19
2. Coloque el pedestal del Sunny Main Box Cabinet en el hoyo de tal forma que el lado con el
zócalo quede por delante.
3. Retire el zócalo superior del pedestal.
4. Tienda en el pedestal todos los cables de conexión previamente ordenados.
5. Rellene el hoyo hasta la mitad con grava o arena con un grano de entre 2 y 4 mm.
5.2.3 Montaje del Sunny Main Box Cabinet sobre un pedestal
1. Retire 4 tornillos de fijación de la placa base del Sunny Main Box Cabinet .

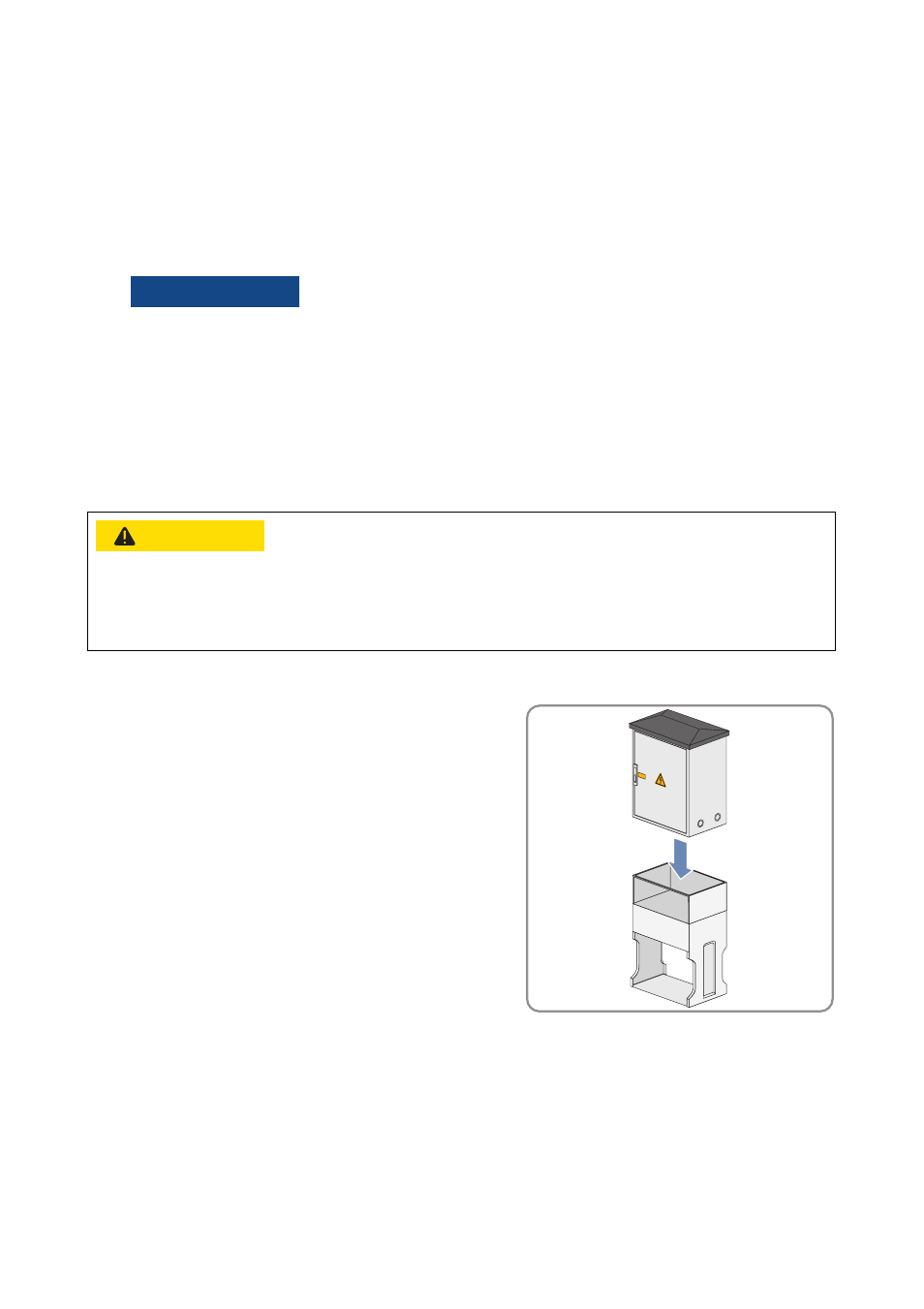

2. Coloque el Sunny Main Box Cabinet sobre el
pedestal.
3. Fije el Sunny Main Box Cabinet al pedestal con los tornillos antes retirados
(par de apriete: 10 Nm).
4. Asegúrese de que el Sunny Main Box Cabinet esté bien fijado.
5. Haga pasar los cables de conexión por la placa base del Sunny Main Box Cabinet y fíjelos al
riel interno para el paso de los cables.
6. A fin de proteger el zócalo superior del pedestal contra aperturas no autorizadas, monte los
2 tornillos de seguridad en el interior de la placa base.
6. 13&$"6$*“/
Daños en el Sunny Main Box Cabinet por penetración de humedad
La penetración de humedad puede conducir a una condensación que favorece la formación
de corrosión y corrientes de fuga. El uso de relleno para el pedestal evita la penetración de
humedad.
• Llene el espacio restante del pedestal con relleno con un grano de entre 4 y 8 mm.
"5&/$*“/
Peligro de aplastamiento por la caída del Sunny Main Box Cabinet
• A la hora del montaje, tenga en cuenta que el Sunny Main Box Cabinet pesa 96 kg.
• Transporte el Sunny Main Box Cabinet con el aparejo elevador adecuado.
