SMA Solar Technology AG Relé de monitorización de red externo (opcional)
Instrucciones de uso SC-BES100262 63

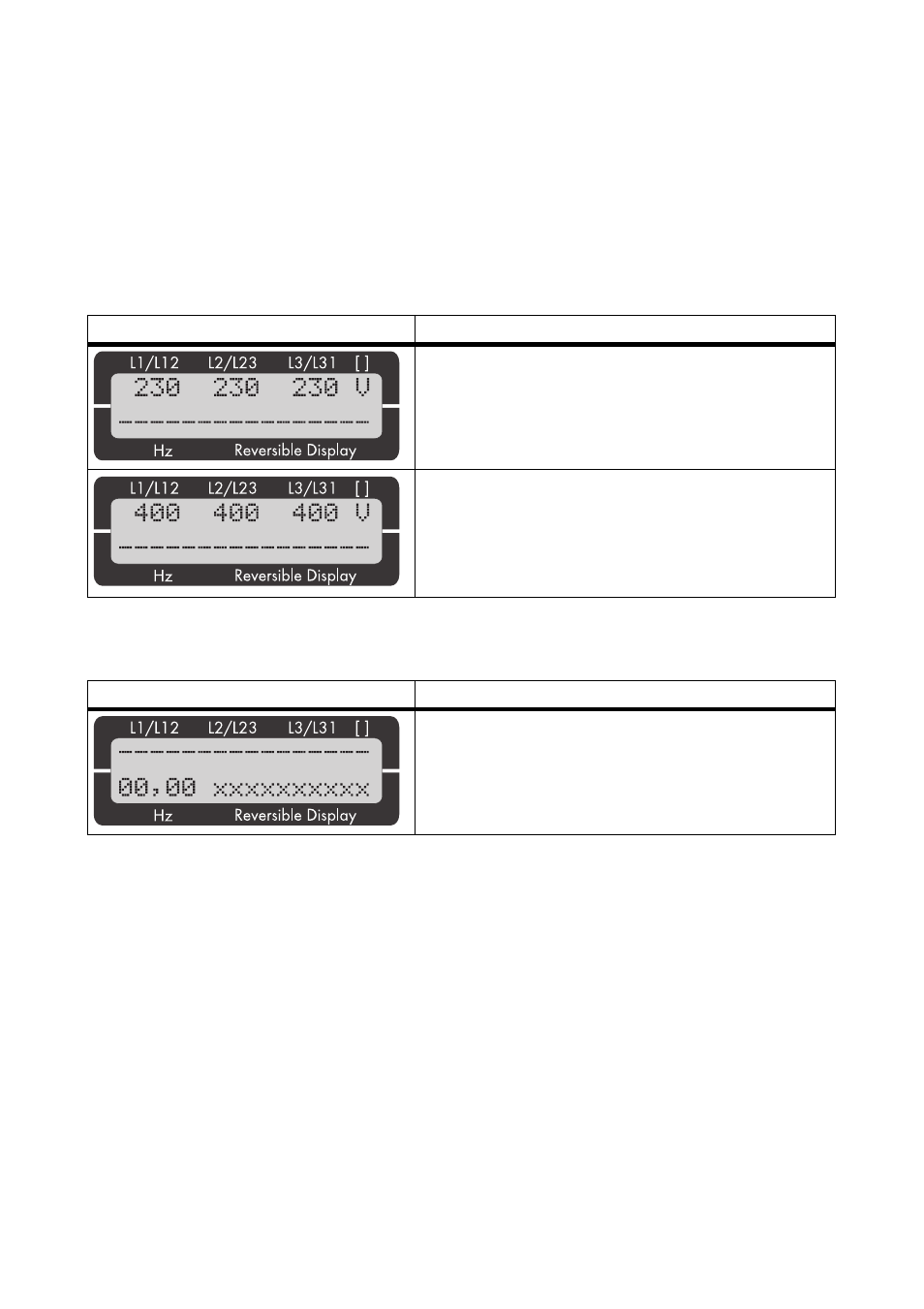

12.2 Indicaciones del display
En el display de dos líneas se pueden consultar los datos de servicio, siempre y cuando el relé de
monitorización de red esté en modo automático. En el modo de parametrización se visualizan los
distintos parámetros.
Indicación en el modo automático, línea superior: valores de medición
Con la tecla "Display ↓ " se puede pasar de una línea a otra.
Indicación en el modo automático, línea inferior: valores de medición
Con la tecla "Menu" se pueden ver uno tras otro los avisos de la fila inferior.
Indicador del display Descripción
El LED "Estrella" está iluminado, y el LED "Triángulo",
apagado.
Se muestran las tensiones en estrella (UL1-N, UL2-N y
UL3-N), de la red de cuatro conductores.
El LED "Estrella" está apagado, y el LED "Triángulo",
iluminado.
Se muestra la tensión de los conductores externos
(UL1-L2, UL2-L3 y UL3-L1) de la red de tres conductores.
Indicador del display Descripción
A la izquierda de la fila inferior se puede ver la
frecuencia [Hz].
