SMA SB 3300 - Manual (Página 2)

Si su inversor está equipado con un componente para la comunicación, se puede transferir una
variedad de canales de medición y avisos para el diagnóstico.
Canal de medición Descripción
Conex. Red Suma total de las conexiones a la red
dZac Modificación de la impedancia de red
E-total Suma total de la energía inyectada
Event-Cnt Número de eventos que han ocurrido
Fac Frecuencia de red
Fallo Designación del defecto / fallo actual
h-On Suma total de horas de servicio
h-total Suma total de las horas de servicio en el modo de inyección a red
Iac Corriente de red
Ipv Corriente de CC
Modo Visualización del estado operacional actual
Número de serie Número de serie del inversor
Pac Potencia de CA emitida
Riso Resistencia del aislamiento de la instalación fotovoltaica antes de la
conexión a la red
Vac Tensión de red
Vpv Tensión fotovoltaica de entrada
Vpv-teórico Tensión nominal fotovoltaica
Su inversor se puede encontrar en distintos estados de funcionamiento. Estos se representan en
forma de avisos de estado y pueden variar según el tipo de comunicación.
Aviso Descripción
control red Monitorización de red.
Este aviso aparece durante la fase de arranque, antes de que el inversor esté
conectado a la red, principalmente por la mañana y por la noche, cuando la
irradiación es poca, o tras un fallo.
Defecto Defecto. Este aviso aparece por razones de seguridad y evita que el inversor se
conecte a la red. Informe a su instalador.
Derating Sobretemperatura en el inversor. El inversor reduce su potencia para que el
equipo no se sobrecaliente. Para evitar pérdidas de rendimiento innecesarias, el
diseño de la instalación fotovoltaica se debe examinar. Informe a su instalador.
Esperando Las condiciones para la conexión (todavía) no se han cumplido.
Fallo Se ha detectado un error. Informe a su instalador.
MPP El inversor trabaja en modo MPP. MPP es la indicación estándar en el
funcionamiento bajo irradiación normal.
Off Grid El inversor se encuentra en el modo Island Mode. Este modo ha sido concebido
especialmente para el funcionamiento en una red aislada con un Sunny Island
como gestor del sistema.
Offset Compensación del offset de la electrónica de medición.
Parada Interrupción del funcionamiento.
Riso Medición de la resistencia del aislamiento de la instalación fotovoltaica.
V-Const Funcionamiento de tensión constante.
¡PElIGrO!
Peligro de electrocución debido a las altas tensiones del inversor.
Aún si no hay tensiones desde afuera, en el inversor pueden existir todavía altas
tensiones. Los siguientes trabajos deberán ser realizados exclusivamente por electricistas
cualificados:
• Instalación eléctrica
• Reparación
• Reequipamiento
¡AtENCIóN!
Peligro de lesiones al tocar la carcasa durante el funcionamiento.
Quemaduras en el cuerpo.
• Tocar solamente la tapa y el display durante el funcionamiento.
¡AtENCIóN!
Sobretensión en el inversor si el lED amarillo parpadea 4 veces.
Destrucción del inversor.
• Informe a su instalador inmediatamente si el LED amarillo
parpadea y se visualiza el siguiente aviso en el display.
Manejo El display indica valores actuales de su instalación. Los valores
indicados se actualizan cada cinco segundos. El display se maneja
dándole golpecitos.
1 golpecito
La iluminación de fondo se activa. Tras 2 minutos se apaga la
iluminación automáticamente.
Otro golpecito
El display pasa a la siguiente indicación.
Avisos del display
Funcionamiento Después de aprox. 1 minuto de haber encendido el inversor
correctamente aparecerán los siguientes avisos alternadamente. Cada
aviso aparece durante 5 segundos, luego empieza nuevamente el ciclo.
Energía generada durante el día actual
Estado de funcionamiento
Potencia inyectada al instante
Tensión del generador fotovoltaico
Suma total de la energía inyectada
Suma total de las horas de servicio en el modo de inyección a red
Defecto En caso de un defecto el inversor indica el estado "defecto" y un aviso
de defecto. Informe a su instalador.
Se muestran las siguientes avisos:
Energía generada durante el día actual
Estado de funcionamiento "defecto"
Estado de funcionamiento
Aviso de defecto
Valor de medición al momento del defecto
Valor de medición actual (sólo se muestra si un valor de medición es
responsable por el defecto)
Sobretensión de CC
Hay una tensión de entrada de CC demasiado alta en el inversor.
Informe a su instalador inmediatamente.
Estado Denominación Función
Todos los
LED encen-
didos
Inicialización El inversor se inicializa.
Todos los
LED están
apagados
Desconexión La tensión de entrada del inversor es demasiado
baja para inyectar.
El LED verde
permanece
encendido
Inyección a red El inversor inyecta en la red pública.
LED verde
parpadea
Espere,
monitorización
de la red
El inversor monitoriza la red y espera a que la
tensión de CC alcance un nivel específico para
poder empezar a inyectar a la red.
Parada Interrupción del funcionamiento.
Derating Sobretemperatura en el inversor.
El LED rojo
está encen-
dido
Fallo Hay un fallo de cortocircuito a tierra o uno de los
varistores monitorizados térmicamente en el lado
de entrada de CC muestra un defecto. Informe a
su instalador.
El LED
amarillo
permanece
encendido
Defecto El inversor ha pasado al estado de funcionamiento
"bloqueo permanente". Esto puede tener distintas
causas. Informe a su instalador.
El LED
amarillo
parpadea
Defecto El inversor indica un defecto. Esto puede tener
distintas causas. Informe a su instalador.
EStADOS DE lED

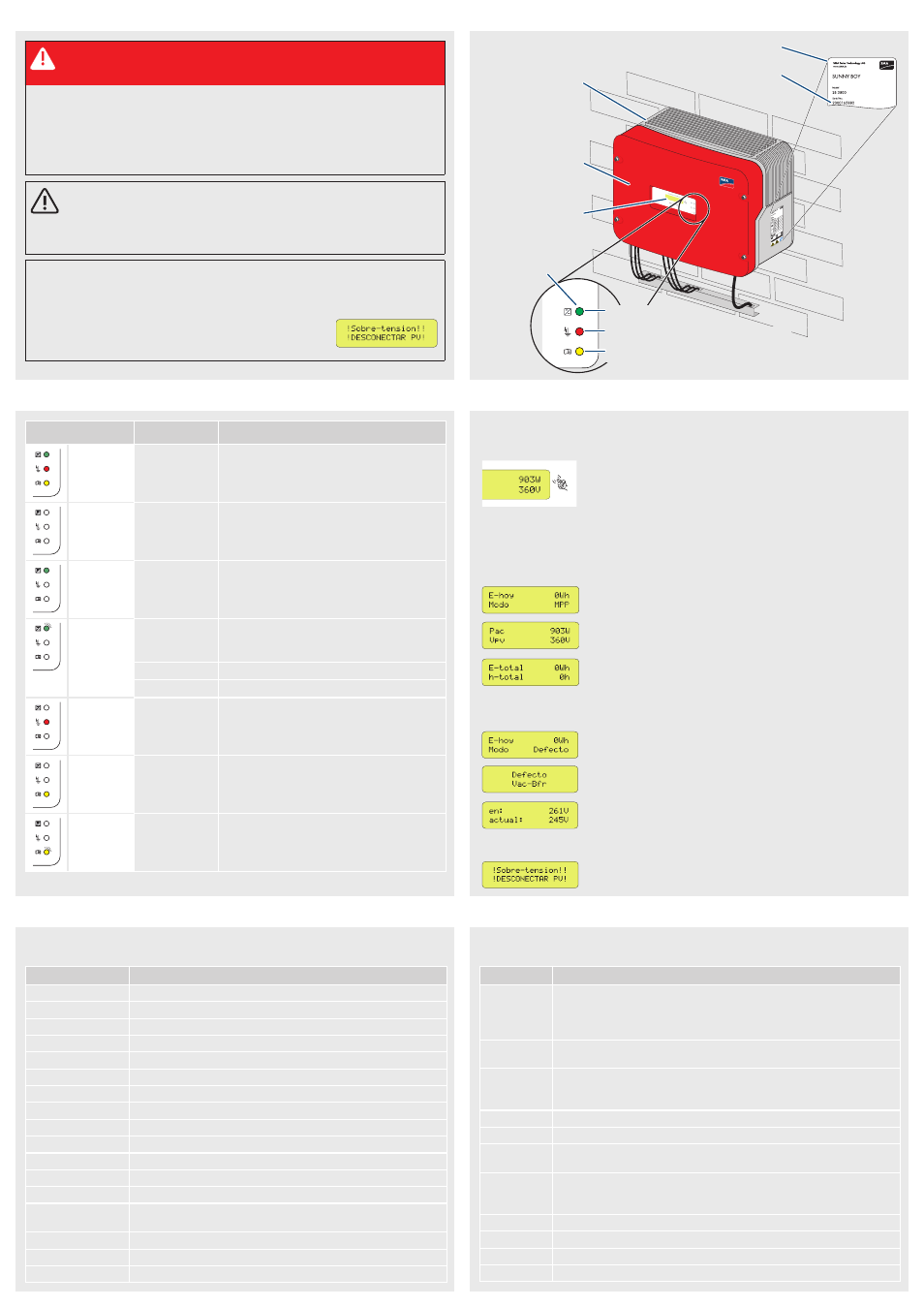

INDICACIONES DE SEGUrIDAD VIStA GENErAl DE lOS PrODUCtOS
Rejillas de ventilación
Tapa de la carcasa
Display
LED
Número de serie
Identificación del Sunny Boy mediante la placa de características
Funcionamiento
Cortocircuito a tierra o varistor defectuoso
Defecto
DISPlAY
AVISOS DE EStADO CANAlES DE MEDICIóN
