SMA America, LLC Instalación
Instrucciones de instalación FMK20-30HFUS-spa-IUS111610 15

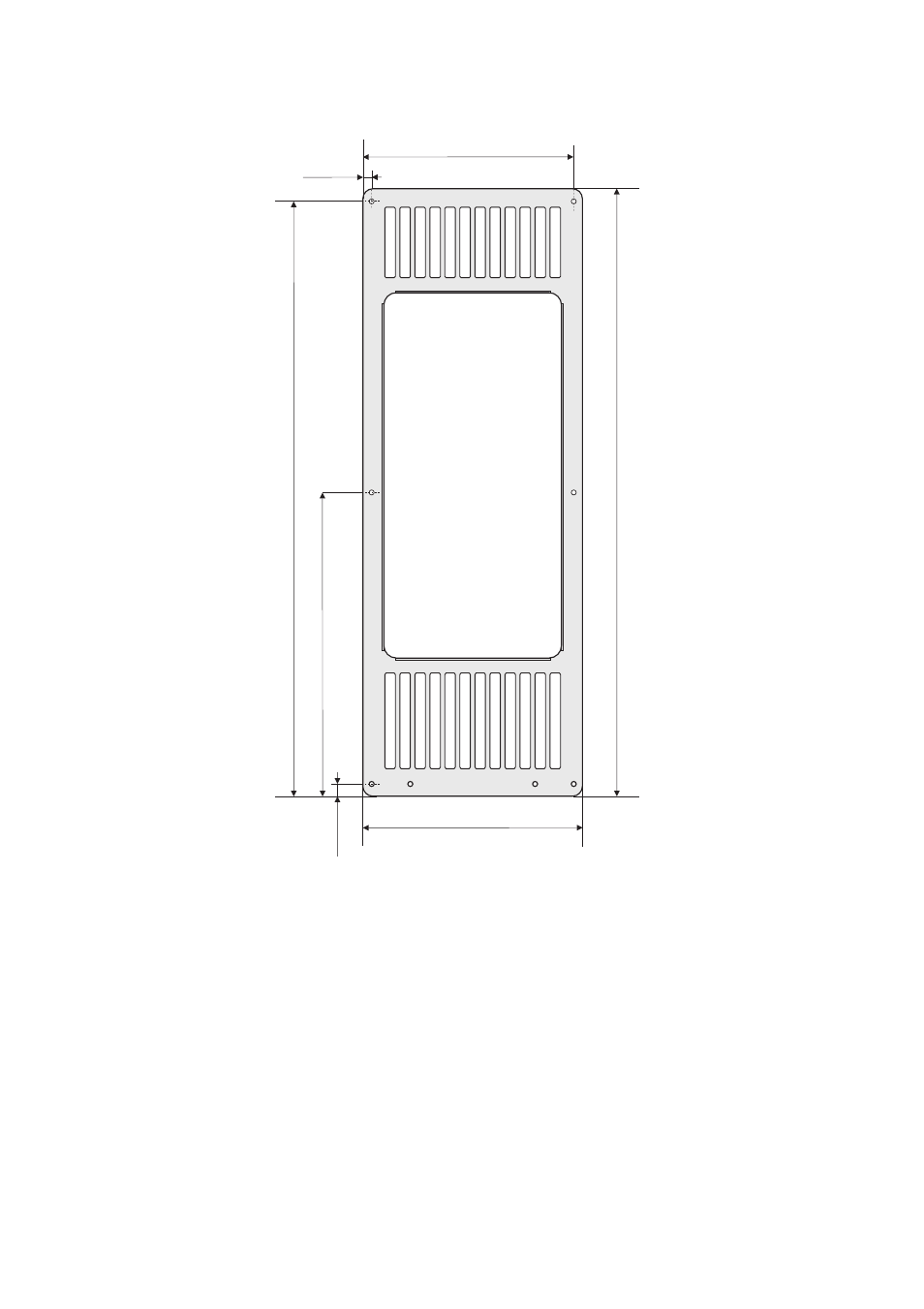

Figure 3: Dimensiones del bastidor de protección
4.3 Instalar el kit Flush‑Mount
1. Monte la cuba de instalación (vea el capítulo 4.4).
2. Si el inversor va a instalarse posteriormente, monte el bastidor de protección (vea el capítulo).
3. Instale el soporte mural (vea el capítulo 4.5).
4. Monte el inversor (vea el capítulo 4.6).
5. Conecte los cables de CA y CC al SMA DC-Disconnect (vea el capítulo 4.7.1).
6. Instale el bastidor de protección (vea el capítulo 4.8).
1'-5 3/8in.
440 mm
3'-9 3
/
4 in.
1162 mm
3'-8
3
/
4 in.
1137 mm
1 in.
25 mm
1'-4 5/8 in.
422,5 mm
1'-10
7
/
8 in.
581 mm
3/4 in.
17,5 mm
