SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB25-30TLST-21-IA-es-13 35
17. Coloque el adhesivo de advertencia suministrado “Peligro de quemaduras por arco voltaico”
en un lugar claramente visible en el conmutador del lado de la CA.
6.3.3 Toma a tierra adicional de la carcasa
Cuando así lo requieran las normas del país de instalación, puede utilizar el terminal de toma a tierra
de la carcasa para conectar un segundo conductor de protección o como conexión equipotencial.

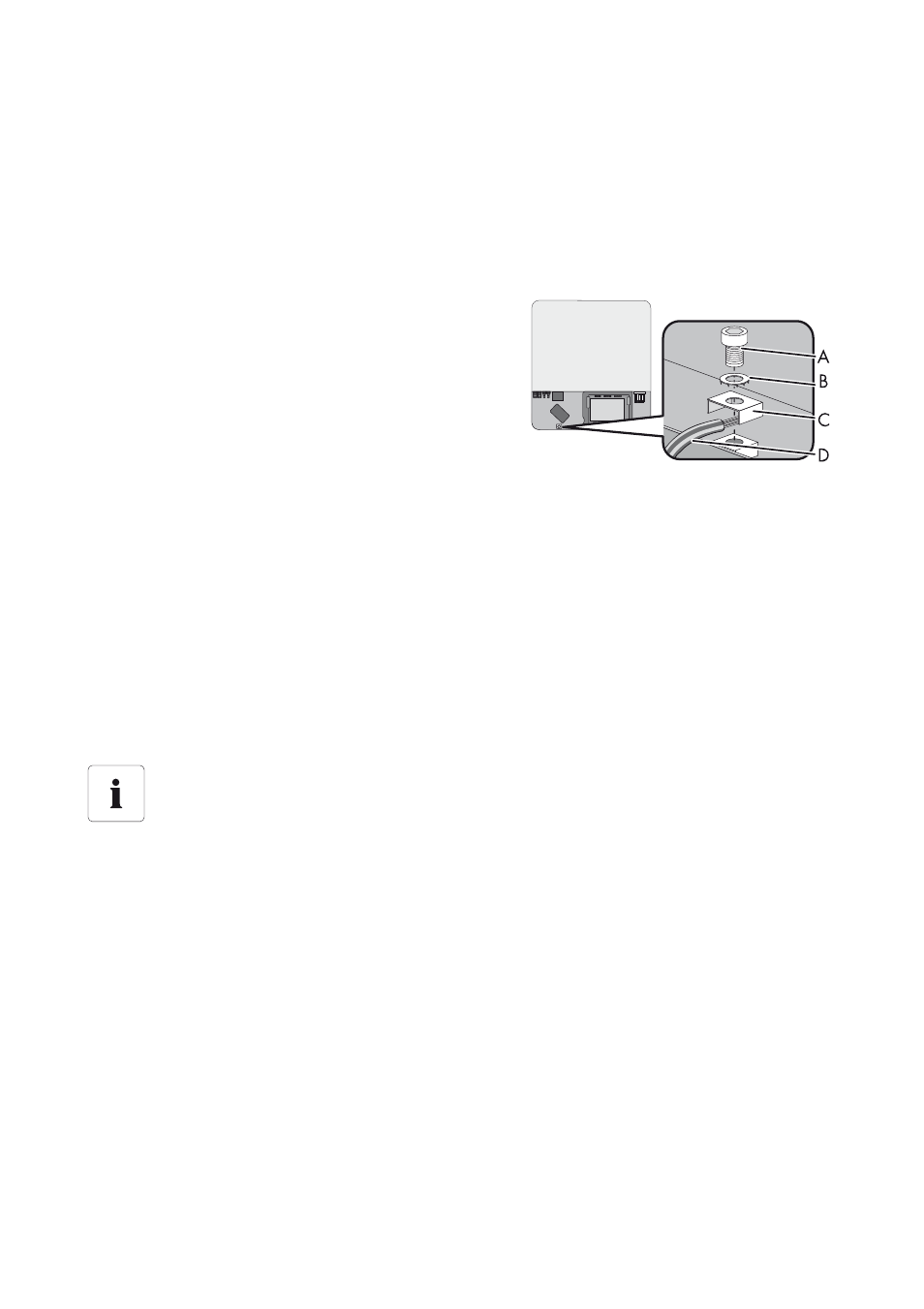

1. Suelte el tornillo (A) hasta la mitad. Para ello utilice
una llave Allen (ancho 4).
2. Conecte el cable de puesta a tierra pelado (D)
bajo la abrazadera (C) (sección máx. conductor
10 mm²).
3. Atornille el borne (C):
– Introduzca la arandela de cierre en el tornillo.
Al hacerlo, el lado estriado de la arandela
debe apuntar hacia la cabeza del tornillo.
– Atornille a mano el tornillo (par de apriete: 6 Nm). Para ello utilice una llave Allen
(ancho 4).
☑ Los dientes de la arandela de cierre se presionan en la abrazadera. El cable de puesta a
tierra está conectado a la carcasa.
6.4 Conexión del generador fotovoltaico (CC)
6.4.1 Condiciones para la conexión de la CC
• Requisitos para los módulos fotovoltaicos de los strings conectados:
– Mismo tipo
– Mismo número de módulos fotovoltaicos conectados en serie
– Idéntica orientación
– Idéntica inclinación
• Los cables de conexión de los módulos fotovoltaicos deben estar equipados con conectores.
Encontrará los conectores de CC necesarios para la conexión de CC en el contenido de la
entrega.
Uso de adaptadores en Y
Los adaptadores en Y no deben estar visibles ni libremente accesibles en las
inmediaciones del inversor.
• El circuito eléctrico de CC no debe interrumpirse con adaptadores en Y.
• Tenga en cuenta el procedimiento para desconectar el inversor
(consulte el capítulo 8.2 “Desconexión del inversor de la tensión” (página 57)).
