Instalación SMA Technologie AG
Página 22 SB2800i-11:SS2006 Manual de instalación

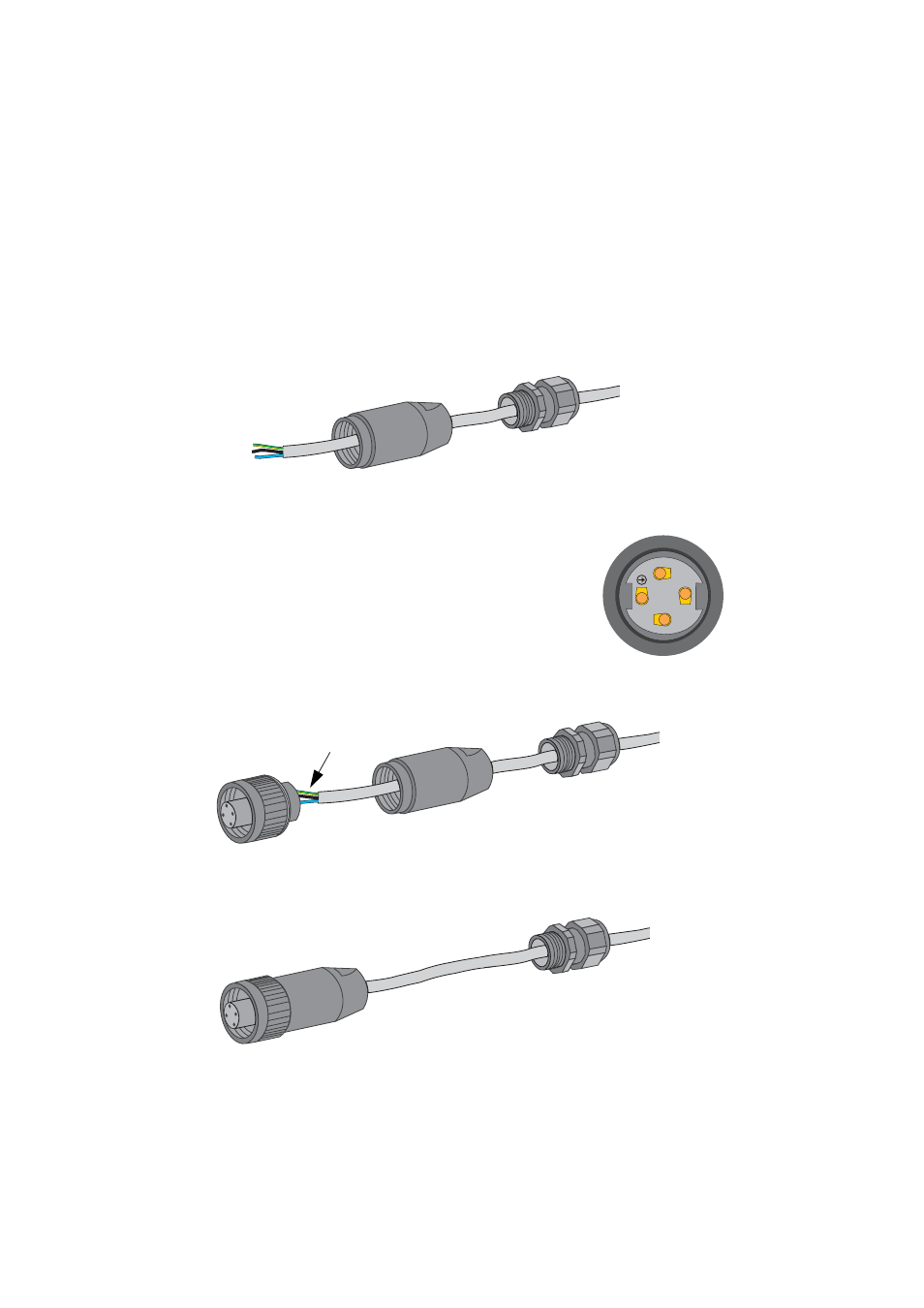

Conexión del conector de CA con PG16
Para la conexión de cables de una sección entre 13,5 mm² y 16 mm² siga estas
instrucciones.
1. Primero deslice el tornillo de apriete con la rosca PG16 sobre el cable. Acto
seguido deslice el casquillo roscado sobre el cable.
2. A continuación conecte los conductores uno a uno a la terminal de conexión.
- Toma a tierra PE (verde-amarillo) al borne roscado con
el símbolo de Tierra.
- Conductor neutro N (azul) al borne roscado 1.
- Fase L (marrón o negro) al borne roscado 2.
- El borne roscado 3 queda libre.
3. Verifique que los cables de conexión estén firmemente
instalados.
4. Ahora enrosque el casquillo roscado firmemente sobre la terminal de conexión.
Casquillo
Tornillo de apriete
con rosca PG16
1
2
3
Bornes del terminal de
conexión
Casquillo
roscado
Terminal de
conexión
Cables de
conexión
Tornillo de apriete
con rosca PG16
Terminal de conexión
y casquillo roscado
Tornillo de apriete
con rosca PG16
