3. Si no puede medirse claramente un fallo a tierra y el aviso continúa mostrándose, lleve a
cabo una medición de la resistencia de aislamiento.
4. Conecte de nuevo los strings sin fallo a tierra al inversor y vuelva a ponerlo en funcionamiento
(consulte el capítulo 5, página 24).
Comprobación mediante medición de la resistencia de aislamiento
Si la medición de la tensión no ofrece indicación alguna sobre la existencia de un fallo a tierra, la
medición de la resistencia del aislamiento puede dar resultados más precisos.

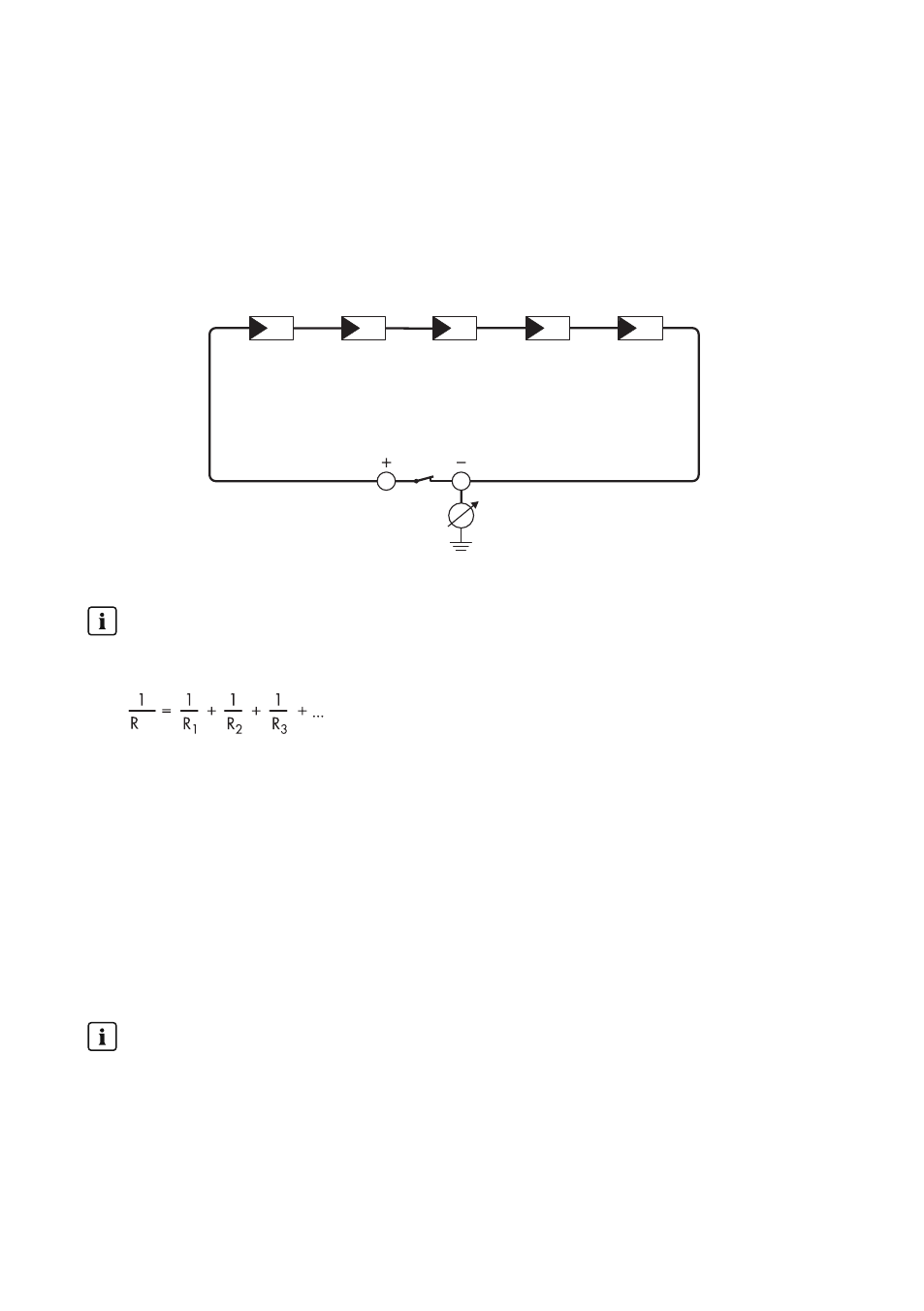

Imagen 1: Representación esquemática de la medición
Cálculo de la resistencia del aislamiento
La resistencia total esperada de la planta fotovoltaica o de un único string puede calcularse
de acuerdo con esta fórmula:
total
Puede solicitar la resistencia del aislamiento precisa de un módulo fotovoltaico al fabricante
del módulo o extraerla de la ficha de datos.
Sin embargo, como valor medio de la resistencia de un módulo fotovoltaico se pueden
considerar por cada uno de ellos aprox. 40 MΩ en módulos de capa fina y aprox. 50 MΩ
en módulos fotovoltaicos poli y monocristalinos. Encontrará más información para el cálculo
de la resistencia del aislamiento en la información técnica “Resistencia del aislamiento (Riso)
de plantas fotovoltaicas sin separación galvánica” en .
Equipos requeridos:
☐ Dispositivos adecuados para una desconexión y puesta en cortocircuito seguras
☐ Equipo de medición de la resistencia del aislamiento
Son necesarios dispositivos adecuados para una desconexión y puesta en
cortocircuito seguras del generador fotovoltaico.
La medición de la resistencia de aislamiento debe realizarse siempre con dispositivos
adecuados para una desconexión y puesta en cortocircuito seguras del generador
fotovoltaico. Si no se dispone de dispositivos adecuados, no se debe realizar la medición de
la resistencia de aislamiento.
4 Localización de fallos
