4.1 Cables recomendados
La longitud y la calidad del cable influyen en la calidad de la señal. Tenga en cuenta las siguientes
indicaciones de cableado para lograr una buena calidad de la señal.
Exteriores
Para exteriores, utilice un cable con las siguientes características básicas:
• Sección: mín. 4 x 0,25 mm
2
, mín. 4 x AWG 24
• Resistente a los rayos UV
Recomendamos el uso de los siguientes tipos de cable:
• Cable Lapp: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
, n.º de pedido: 7038 861
• Cable Lapp con certificación UL: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
, n.º de pedido:
7038 865
Interiores
Si en exteriores protege el cable de las radiaciones UV mediante una canaleta adecuada, también
puede emplear un cable no resistente a los rayos UV para interiores con las características
anteriormente mencionadas.
Recomendamos el uso de los siguientes tipos de cable:
• Cable Lapp: Unitronic LiYY 4 x 0,25 mm
2
, n.º de pedido: 0028 304
• Cable Lapp con certificación UL: UNITRONIC LiYY UL/CSA 4 x AWG22/7, n.º de pedido:
0022 604
• Cable Helukabel: TRONIC LiYY 4 x 0,25 mm
2
, n.º de pedido: 18031
4.2 Selección del lugar de montaje
A la hora de elegir el lugar de montaje, tenga en cuenta los siguientes puntos:
• Seleccione una célula solar a la que no le dé sombra durante el día.
• El sensor de temperatura del módulo se pega en la parte trasera.
• Tenga en cuenta la longitud de cable preconfeccionada de 2,5 m.

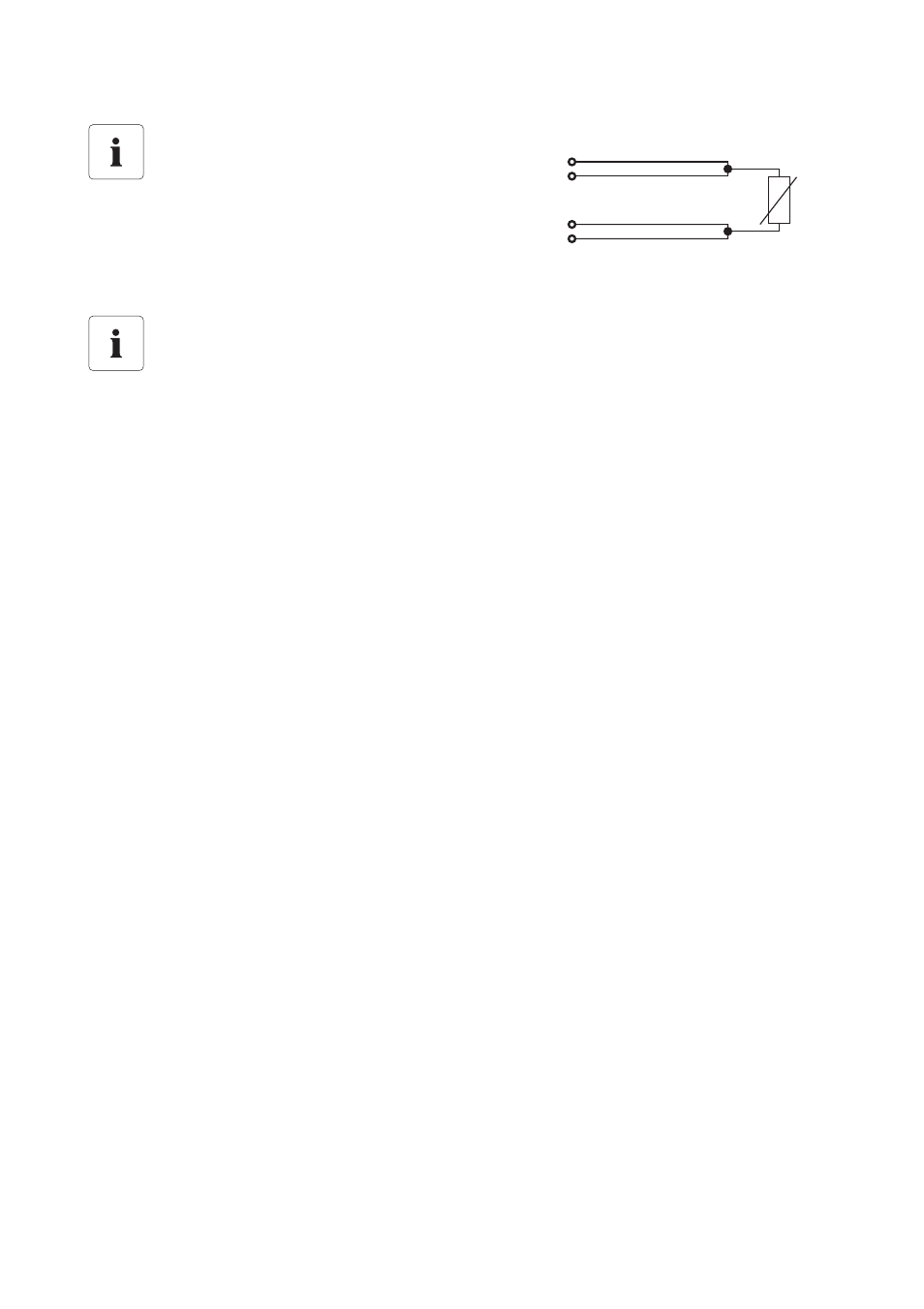

Técnica de 4 conductores
Para compensar errores de medición por
resistencias de cable, el sensor de temperatura
debe conectarse con la técnica de 4
conductores. Con esta conexión, la introducción
de corriente y la medición de la tensión se realizan en pares de cables independientes. La
longitud del cable no puede sobrepasar los 30 m.
Proteger interfaces de conexión de los agentes atmosféricos
Al prolongar el cable del sensor, proteja la interfaz de conexión de los agentes
atmosféricos (p. ej. con una válvula distribuidora o una caja de bornes).
