Montaje y conexión eléctrica SMA Solar Technology AG
8 RA100TNR-IES083510 Instrucciones de instalación
4 Montaje y conexión eléctrica
El sensor de irradiación y temperatura RA100T puede conectarse al Sunny Boy Control Plus o al
Sunny Central. Tenga en cuenta la longitud de cable preconfeccionada de 5 m. El cable no puede
acortarse. Si la longitud del cable no fuera suficiente, podrá alargarlo, por ejemplo, con una válvula
distribuidora. El sensor de temperatura deberá conectarse entonces mediante la técnica de 2 ó 4
conductores.

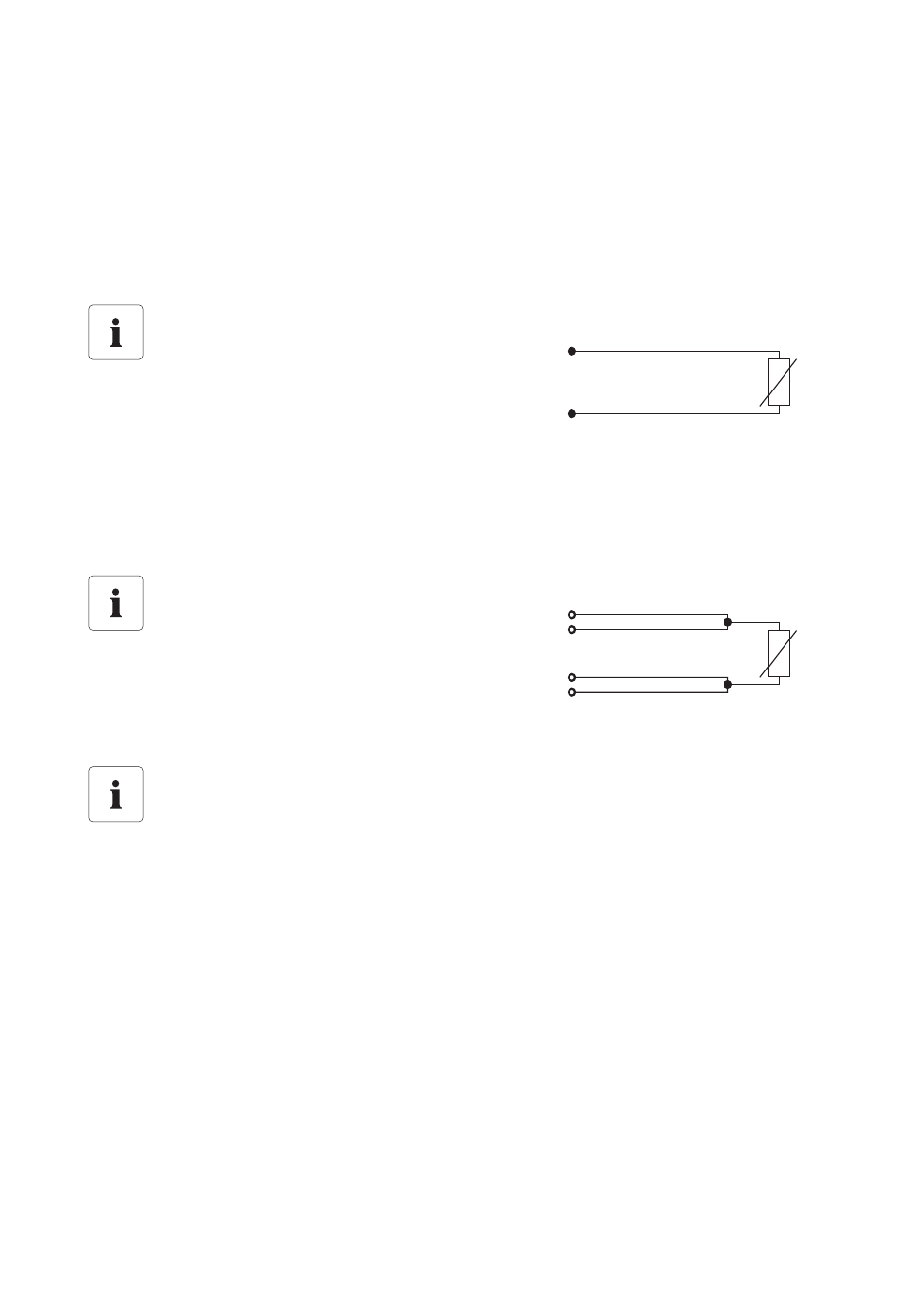

Técnica de 2 conductores
Al conectar el sensor de temperatura con
técnica de 2 conductores, la resistencia del
cable influye en la medición. Esto puede
provocar inexactitudes de medición
dependiendo de la longitud del cable.
Por esta razón, la técnica de 2 conductores sólo debe aplicarse con cables de poca
longitud (3 m como máximo) o cuando no se requiera una exactitud de medición
demasiado alta. Para aumentar la exactitud de medición, se recomienda la conexión con
técnica de 4 conductores.
Técnica de 4 conductores
Para compensar errores de medición por
resistencias de cable, el sensor de temperatura
debe conectarse con la técnica de 4
conductores. Con esta conexión, la introducción
de corriente y la medición de la tensión se realizan en pares de cables independientes. La
longitud del cable no puede sobrepasar los 30 m.
Proteger interfaces de conexión de los agentes atmosféricos
Al prolongar el cable del sensor, proteja la interfaz de conexión de los agentes
atmosféricos (p. ej. con una válvula distribuidora o una caja de bornes).
