Montaje SMA Solar Technology AG
14 BTREPIN-IA-IES100211 Instrucciones de instalación
• Coloque el SMA Bluetooth Repeater en otro lugar y vuelva a verificar la calidad de la
conexión.
• En caso necesario, utilice otros SMA Bluetooth Repeater.
5.2 Montaje mural del SMA Bluetooth Repeater
Accesorios de montaje necesarios:
• 1 soporte
• 1 tornillo
• 1 taco

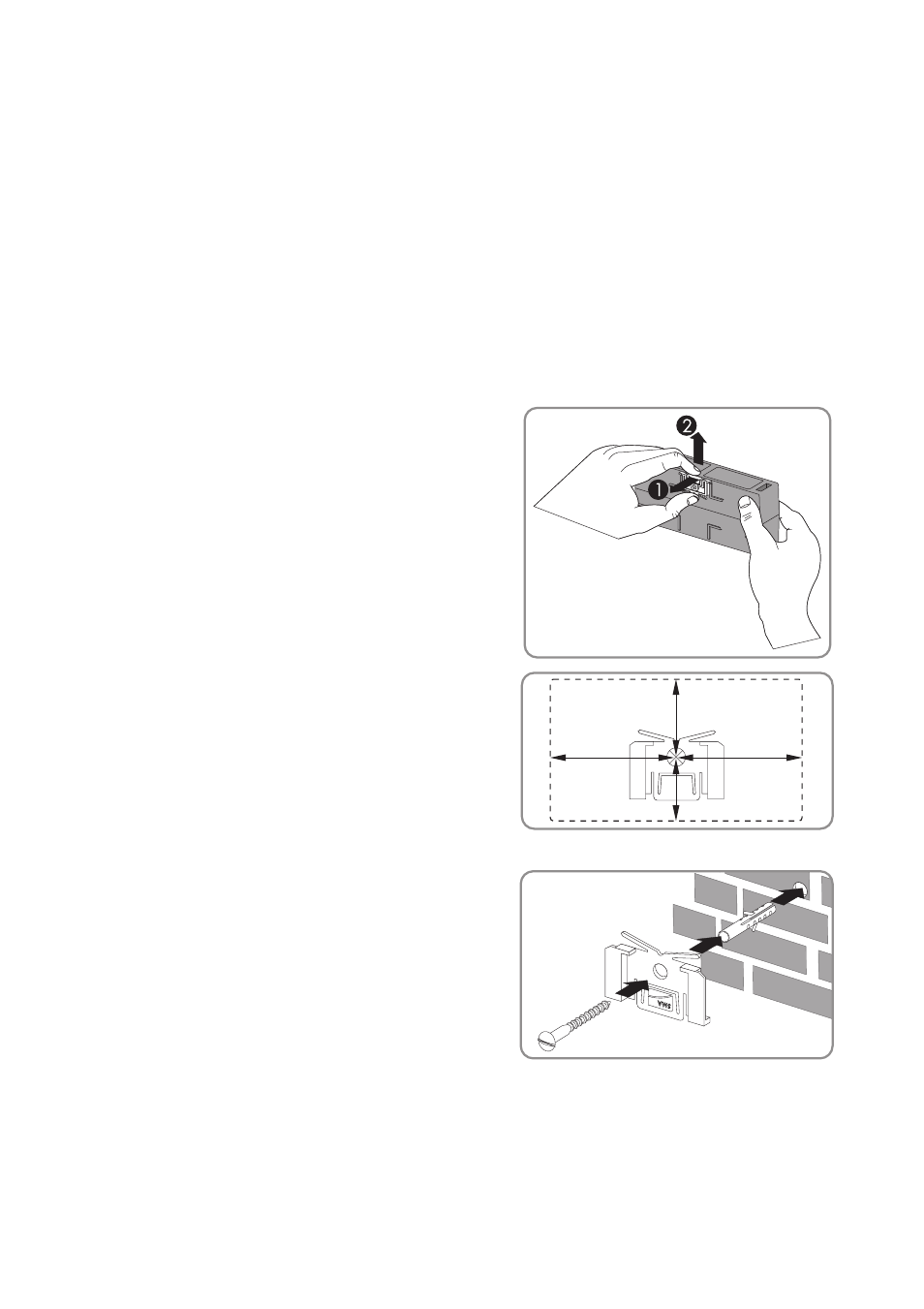

1. Retire el soporte de la guía en la parte trasera del
SMA Bluetooth Repeater. Para ello, levante el
soporte por la lengüeta y presione sobre la guía.
2. Marque el taladro. Observe la distancia entre el
taladro y las paredes de la carcasa.
3. Perfore el agujero con un diámetro de 6 mm en la
posición marcada.
4. Fije el soporte en la pared con el taco y el tornillo.
Posicione el soporte de forma que ambas patillas
estén orientadas hacia arriba y el logotipo
de SMA quede mirando hacia delante.
15 mm
60 mm
70 mm 70 mm
