SMA Solar Technology AG
7 Conexión
Instrucciones de uso
REDUCERBOX-BA-es-16
29
7.3 Alargamiento del cable de conexión
Si la longitud del cable preconfeccionado no es suficiente para la conexión de la Power Reducer Box
al receptor estático de telemando centralizado, puede conectarse y utilizarse un cable más largo con
el conector suministrado.
Material de montaje adicional necesario (no incluido en la entrega):
☐ Cable de conexión apantallado del tipo LiYCY, de 5 conductores, sección del conductor de
0,5 mm
2
, máx. 30 m de longitud
☐ 11 virolas
1. Abra el conector y desatornille el cable suministrado.
2. Retire 4 cm del revestimiento del cable del cable que va a conectar.
3. Pele los conductores unos 6 mm.
4. Tuerza el apantallamiento del cable e introdúzcalo en una manguera encogible en caliente.
5. Coloque las virolas en los conductores.

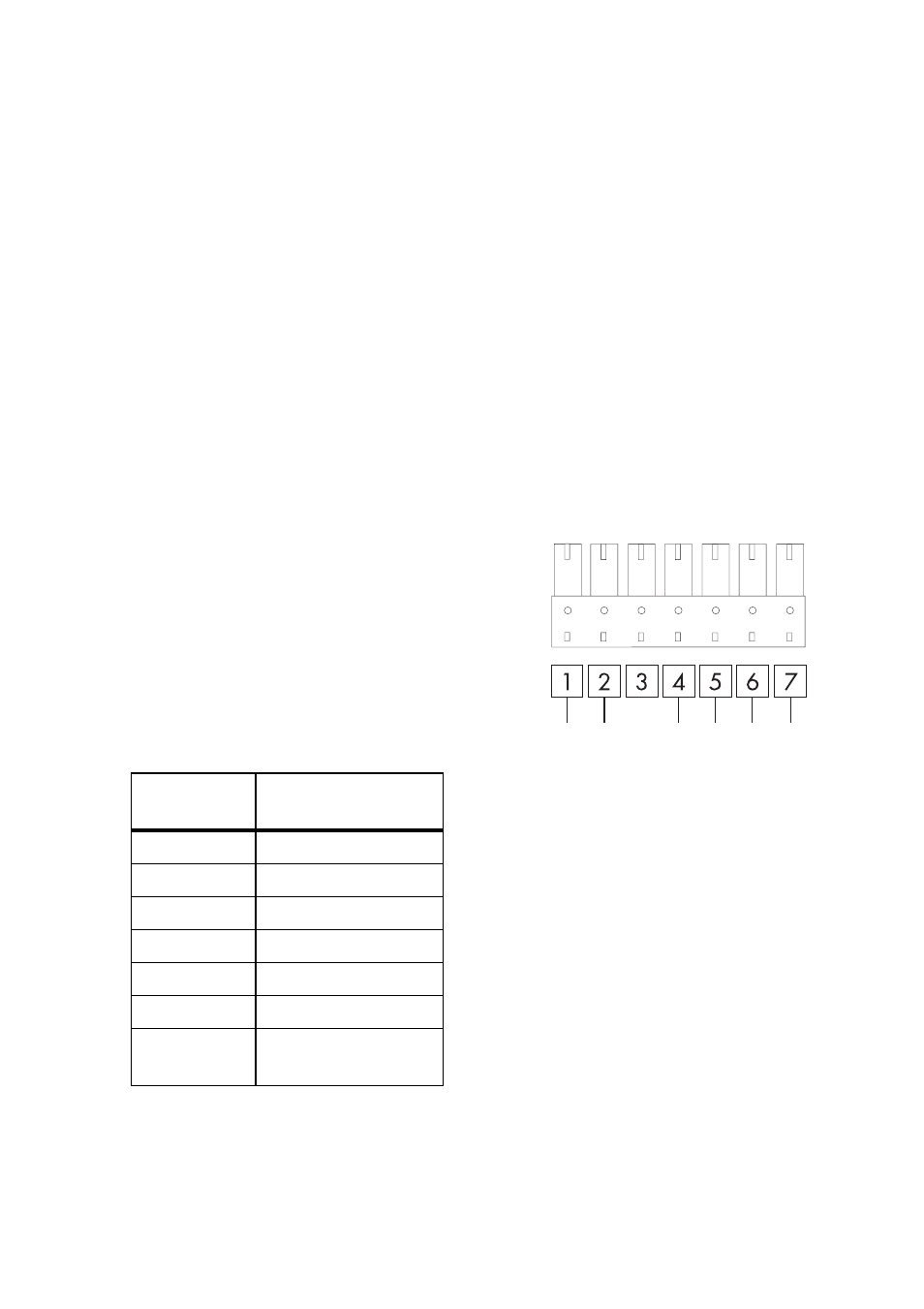

6. Conecte el apantallamiento del cable torcido a la
patilla 7 del conector.
7. Conecte los conductores teniendo en cuenta la asignación en el conector.
8. Introduzca el conector en su carcasa y fije el cable de conexión a la descarga de tracción.
9. Coloque la tapa de la carcasa del conector y cierre la carcasa.
10. En el otro extremo del cable, coloque las virolas en los conductores, acorte el apantallamiento
del cable y aíslelo.
Patilla del
conector
Color del conductor
1
Blanco
2
Marrón
3
−
4
Verde
5
Amarillo
6
Gris
7
Apantallamiento del
cable
