11 Instrucciones recurrentes
Instrucciones de funcionamiento
PPC-BE-P7-es-13
47
11 Instrucciones recurrentes
11.1 Entrada de cables
11.1.1 Introducción de los cables a través de la placa de paso de cables

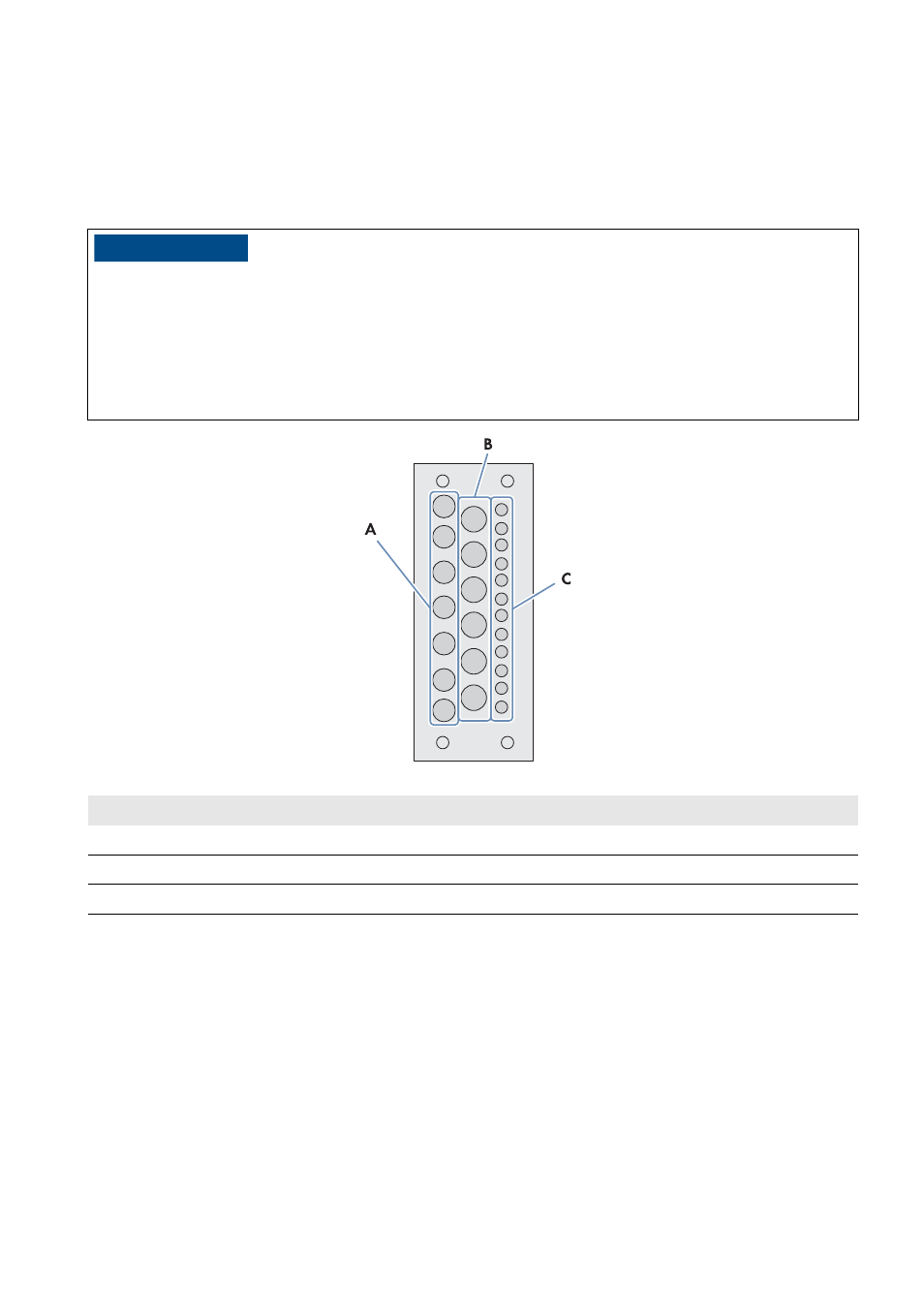

Imagen 15: Vista de las membranas para el paso de los cables
Procedimiento:
1. Abra agujeros en las membranas.
2. Deslice los cables por los agujeros.
3. Corte los cables.
4. Fije los cables a un riel externo para el paso de los cables.
13&$"6$*/
Daños en el Power Plant Controller por penetración de humedad
Si se realizan agujeros demasiado grandes o innecesarios en las membranas de la placa de paso de cables, puede
penetrar humedad en el Power Plant Controller.
• Elija la membrana en función del diámetro de los cables.
• En lo posible, evite abrir agujeros demasiado grandes en las membranas de la placa de paso de cables.
• Perfore solamente tantas membranas como cables tenga que pasar.
Posición
Explicación
A
Membranas para un diámetro de cable de entre 4,8 mm y 9,7 mm
B
Membranas para un diámetro de cable de entre 4,8 mm y 12,0 mm
C
Membranas para un diámetro de cable de entre 3,2 mm y 6,5 mm
