Electronic Solar Switch (ESS) SMA Technologie AG
8 ESS-BES074812 Manual abreviado
3 Electronic Solar Switch (ESS)
Con el Electronic Solar Switch la desconexión del inversor se efectúa en tres fases.
1.
Desconexión del lado de CA
2. Retiro del Electronic Solar Switch
3. Desconexión del conector de CC
Si no se retira el Electronic Solar Switch, al retirar los conectores de CC puede formarse
un arco voltaico que puede dañar las conexiones del inversor y poner en peligro a las
personas. La desconexión del lado de CC se describe en el capítulo 4 "Manejo del
Electronic Solar Switch" (Página 10).
3.1 Diseño

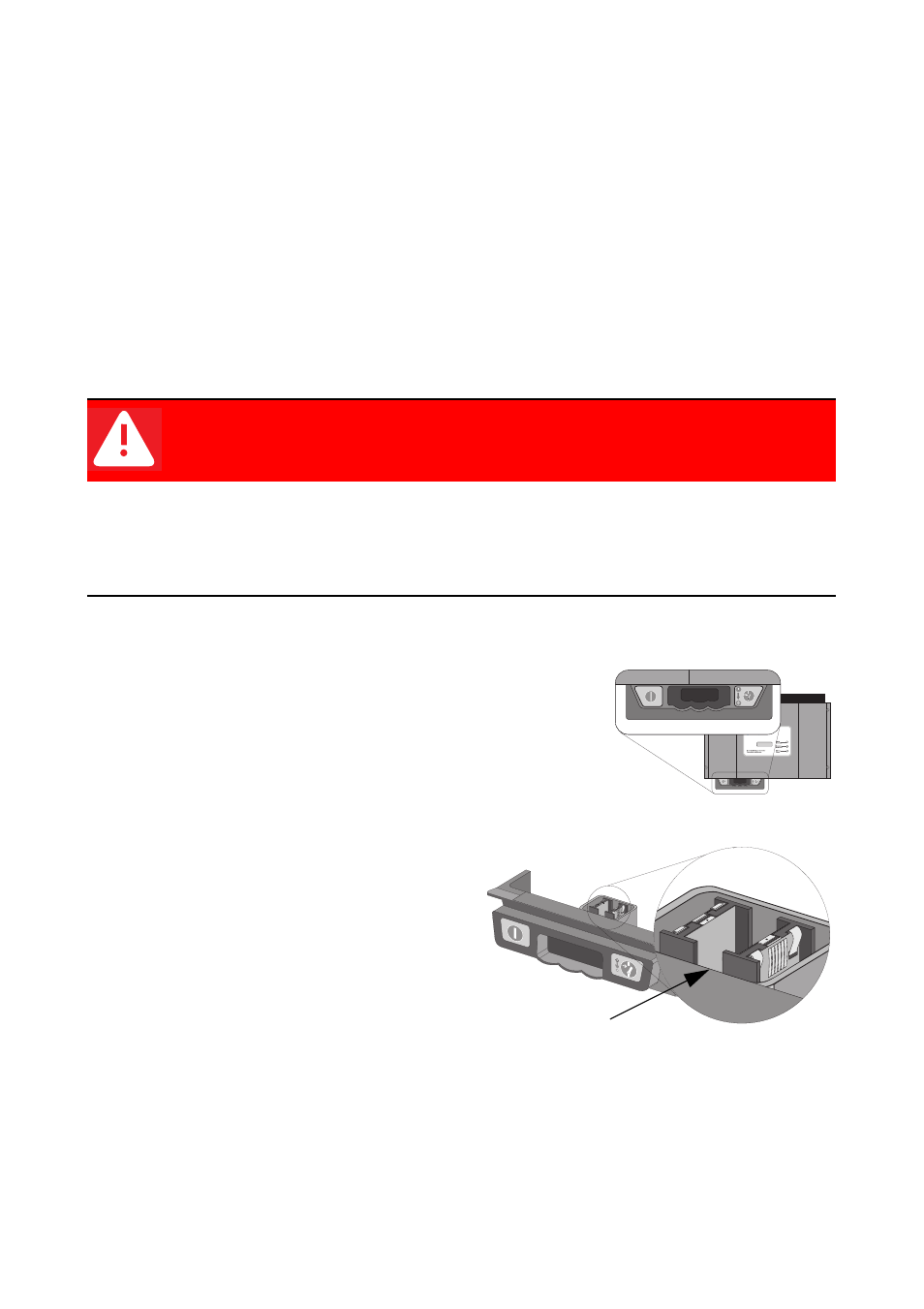

El Electronic Solar Switch consiste de un asa en la parte
inferior del inversor y de un subgrupo en su interior.
El asa en la parte inferior del inversor cubre los conectores
del generador solar.
En el interior del asa se encuentra un
conector. El conector del Electronic Solar
Switch sólo es visible una vez que se ha
tirado del asa.
La fijación del conector en el interior del
asa es flotante, para evitar que el asa se
atasque cuando se retire del inversor.
¡PELIGRO!
¡Peligro de muerte por electrocución!
La separación segura del generador solar sólo tiene lugar después de retirar
el Electronic Solar Switch y todos los conectores de CC.
•
Después de retirar el Electronic Solar Switch desenchufe inmediatamente
todas los conectores de CC.
Asa del Electronic Solar Switch
Conector
