GND 5 5
Data+ 2 2
Data- 7 7
5 Conexión SMA Solar Technology AG
16 485i-Module-IA-es-18 Instrucciones de instalación

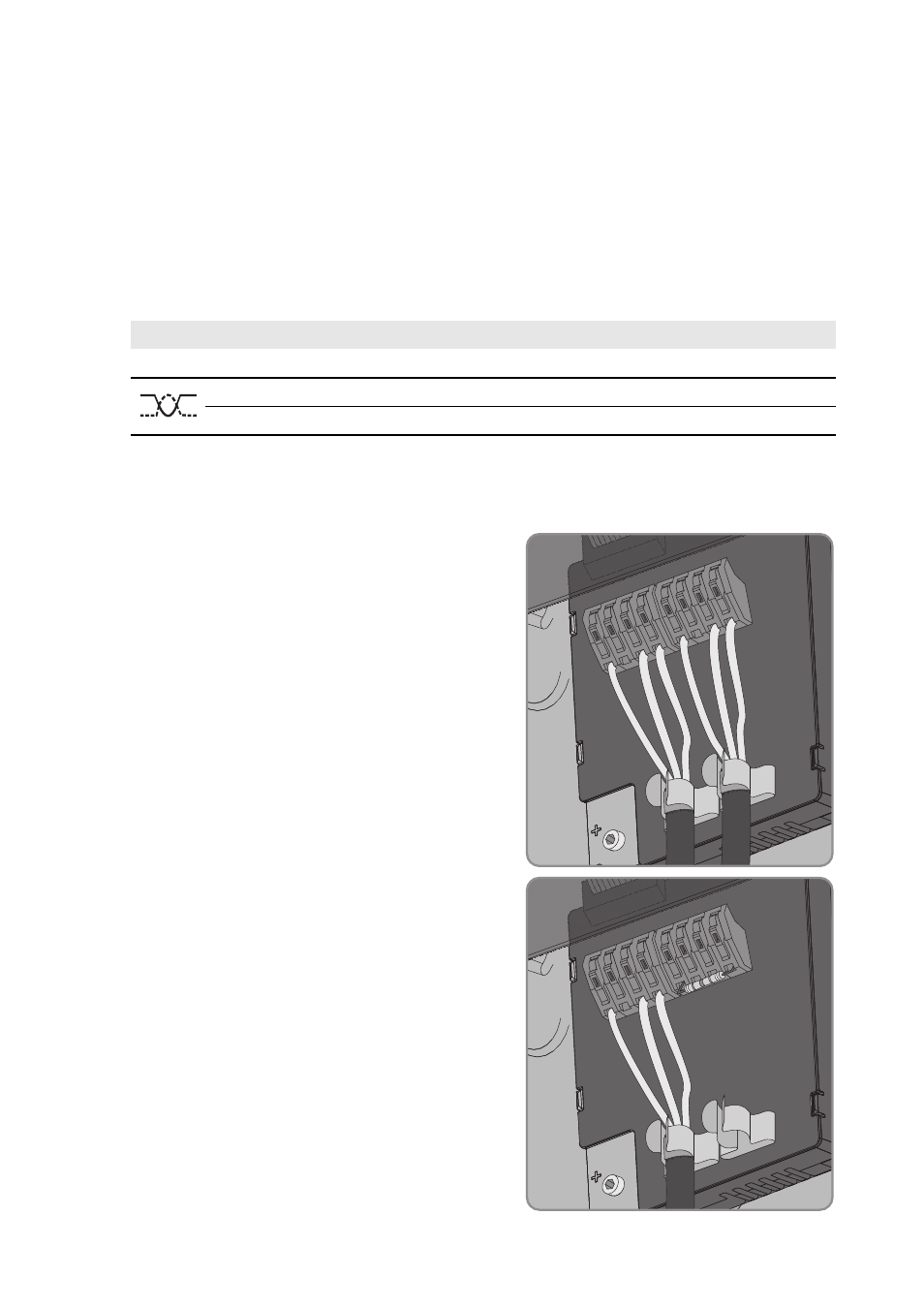

9. Retire o conecte la resistencia terminal:
• Para la conexión de 2 cables, abra los bornes de conexión por resorte del conector con
la resistencia terminal conectada y retire esta.
• Para la conexión de 1 cable, la resistencia terminal debe estar conectada al conector sin
utilizar en los bornes 2 y 7.
10. Abra los bornes de conexión por resorte del conector.
11. Conecte los conductores a los bornes del conector y anote los colores de los conductores.
Los cables se pueden asignar a cualquier conector.
12. Cierre los bornes de conexión por resorte.
13. Introduzca el cable con el apantallamiento en el borne de apantallamiento del módulo de
datos 485.
☑ Hay 2 cables conectados al
módulo de datos 485.
o
☑ Hay un cable conectado al
módulo de datos 485.
Señal Módulos de datos 485 Bus RS485 Color del conductor
