4.3 Recomendación para la selección de cables
Si es necesario sustituir el cable suministrado, tenga en cuenta las siguientes características
necesarias para el nuevo cable:
• Diámetro exterior: como mínimo 6,5 mm, como máximo 8 mm
• Número y sección de conductores: como mínimo 2 x 0,5 mm
2
, como máximo 2 x 2,5 mm
2
• Resistentes a los rayos UV (sólo necesario en caso de tendido en exteriores)
• El cable desde el Power Modul al consumidor no puede superar una longitud de 10 m.
Preparar el cable nuevo

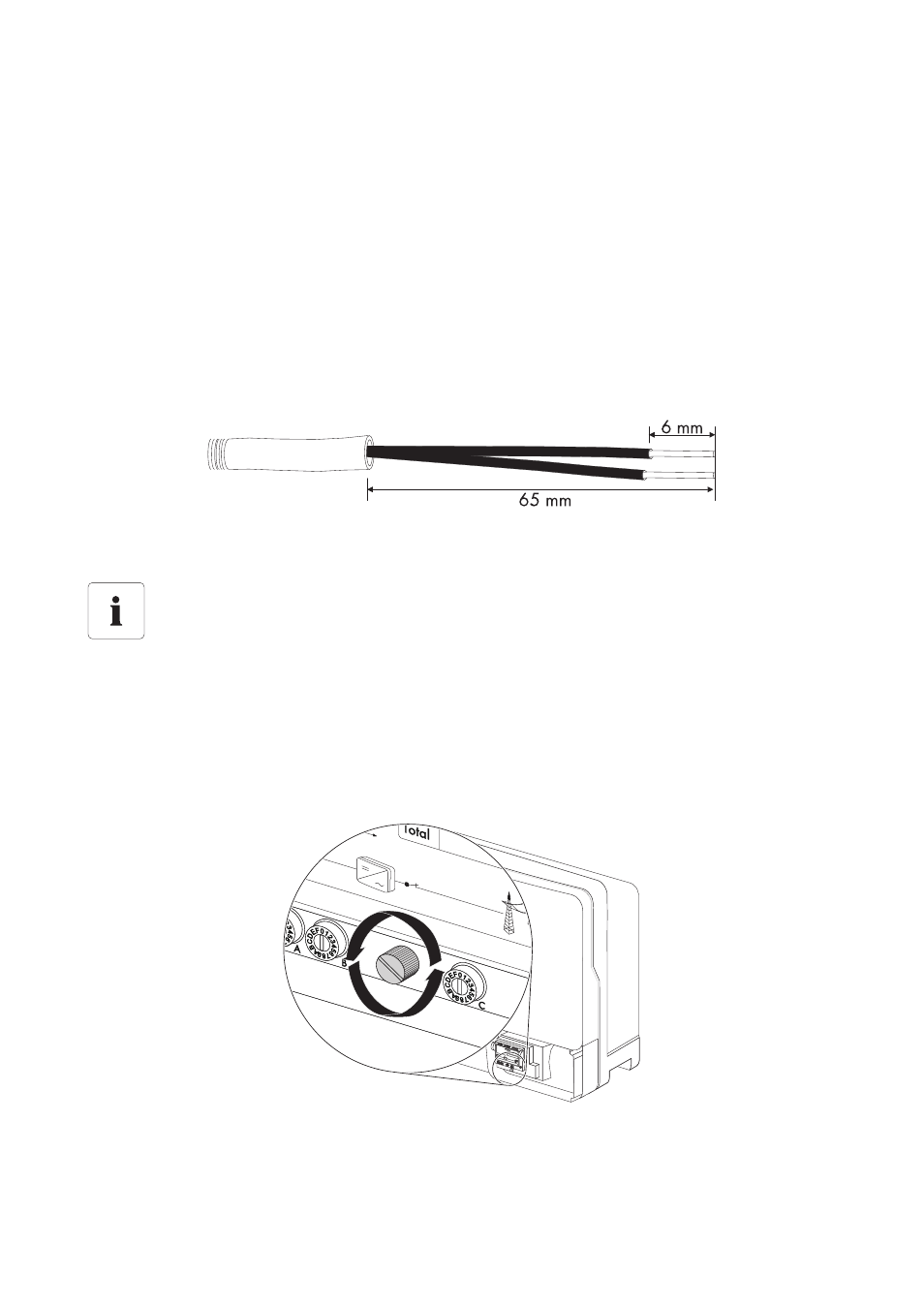

Prepare el cable nuevo como se muestra en la ilustración
4.4 Instalación del módulo en los inversores
1. Abrir el inversor según se describe en las instrucciones de instalación del mismo.
2. Aflojar el tornillo del display hasta que se pueda desplazar el display hacia arriba. Desplazar
el display hacia arriba hasta que éste encaje.
La instalación del Power Modul no es posible si se usa la comunicación RS485.
El Power Modul se instala en la conexión para los módulos. Se puede insertar sólo 1
módulo Si el módulo de comunicación RS485 (DM-485CB-10) ya está instalado, deberá
decidirse por 1 módulo. Si desea montar el Power Modul, primero deberá desmontar el
módulo de comunicación RS485.
