Conexión eléctrica
SMA Solar Technology AG
28
SIC50-IA-es-11
Instrucciones de instalación

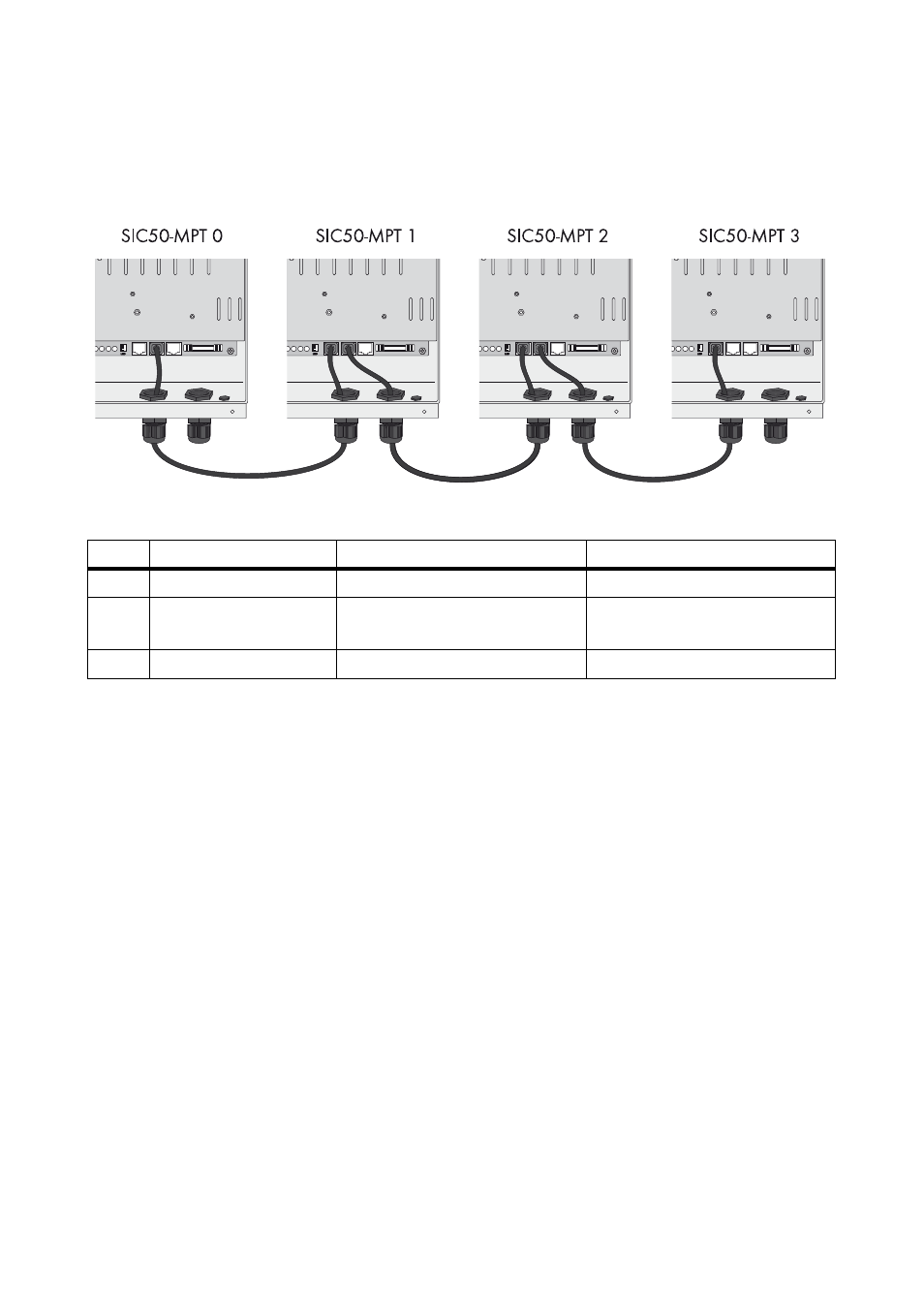

6.6.4 Modo de funcionamiento autónomo
Pueden conectarse hasta 8 reguladores de carga. Conecte la entrada de bus MSTE del regulador
de carga con la salida de bus MSTE del siguiente regulador de carga. Utilice un cable RJ45.
Asignación de patillas del bus MSTE
Patilla Función
Nivel
Descripción
4
GND
0 V
Potencial de referencia
3
Bus TXD / bus RXD
TTL, Open Collector
Potencial en reposo: +5 V,
activo: 0 V
9
Apantallamiento, tierra
