SMA Solar Technology AG 5 Manejo del inversor Sunny Island con Sunny Remote Control
Instrucciones de funcionamiento SI30M-44M-60H-80H-BE-es-30 23
5.2.3 Visualización de información en sistemas aislados

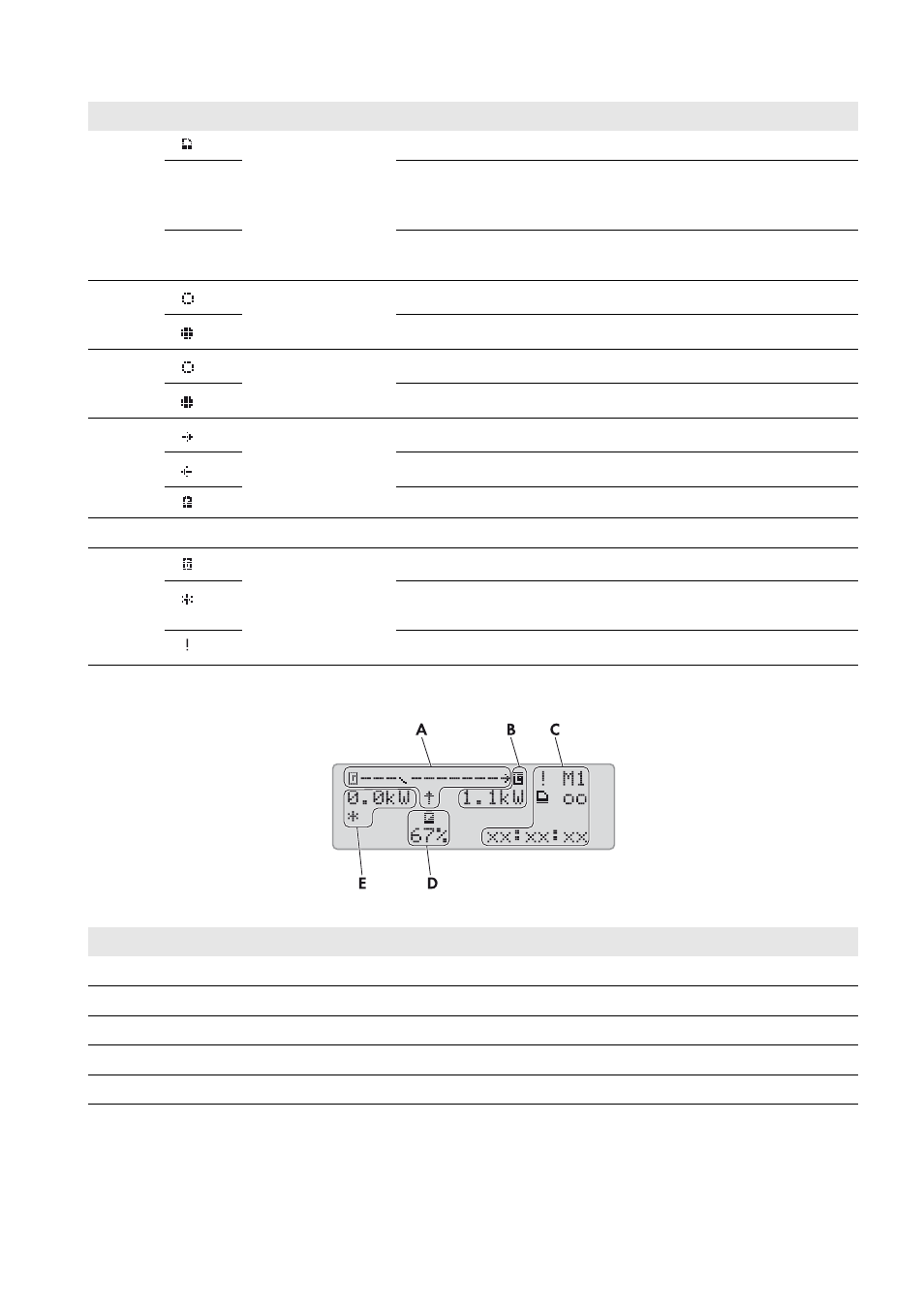

Imagen 6: Flujos de energía y estado del inversor Sunny Island (ejemplo)
C Tarjeta SD La tarjeta SD está insertada.
Símbolo
intermi-
tente
El Sunny Island accede a la tarjeta SD.
No hay
símbolo
La tarjeta SD no está insertada.
D Relé multifunción 1 El relé multifunción 1 se ha desexcitado.
El relé multifunción 1 se ha excitado.
E Relé multifunción 2 El relé multifunción 2 se ha desexcitado.
El relé multifunción 2 se ha excitado.
F Potencia de la batería
y estado de carga
La batería se está cargando.
La batería se está descargando.
Potencia de la batería en kW, estado de carga en %
G hh:mm:ss Hora Hora del sistema
H Potencia y estado de
la red pública
Potencia en kW
La tensión y la frecuencia de la red pública se encuentran dentro de
los límites configurados.
Se ha sobrepasado la potencia inversa máxima en la red pública.
Posición Denominación
A
Representación gráfica de los flujos de energía
B Estado de la red aislada
C Estado del inversor Sunny Island
D Estado de carga de la batería
E Estado del generador
Posición Símbolo Denominación Explicación
