6.2.2 Conexión del inversor a la red pública
Requisitos:
☐ Deben cumplirse las condiciones de conexión del operador de red.
☐ La tensión de red debe encontrarse dentro del rango permitido. El rango de trabajo exacto
del inversor está especificado en los parámetros de funcionamiento.
Procedimiento:
1. Desconecte el disyuntor y asegúrelo contra cualquier reconexión.
2. Asegúrese de que el interruptor-seccionador de potencia de CC se encuentre en la posición
O.
3. Suelte todos los tornillos de la tapa de la carcasa con una llave Allen (ancho 5) y retire la
tapa. Asegúrese de que no se pierdan las arandelas de cierre.
4. Quite la cinta adhesiva de la abertura en la carcasa para el cable de CA.
5. Coloque el racor atornillado para cables M32x1,5 con contratuerca en la abertura en la
carcasa. Al hacerlo tenga cuidado para que no se dañe la membrana de compensación de
presión.
6. Desenrosque la tuerca de unión del racor atornillado para cables y pásela por el cable de
CA.
7. Si el diámetro exterior del cable está entre 15 mm y 21 mm, extraiga el anillo de junta del
racor atornillado para cables.
8. Empuje hacia arriba hasta el tope las palancas de protección de la caja de bornes de CA.
9. Introduzca el cable de CA en el inversor a través del racor atornillado. Al hacerlo tenga
cuidado para que no se dañe la membrana de compensación de presión.
10. Pele el cable de CA.
11. Corte 5 mm de L y N.
12. Pele 18 mm de L, N y PE.
13.
Peligro de incendio al conectar dos conductores a un borne
Cuando se conectan dos conductores a un borne puede producirse un incendio por un mal
contacto eléctrico.
• Conecte un conductor por borne como máximo.

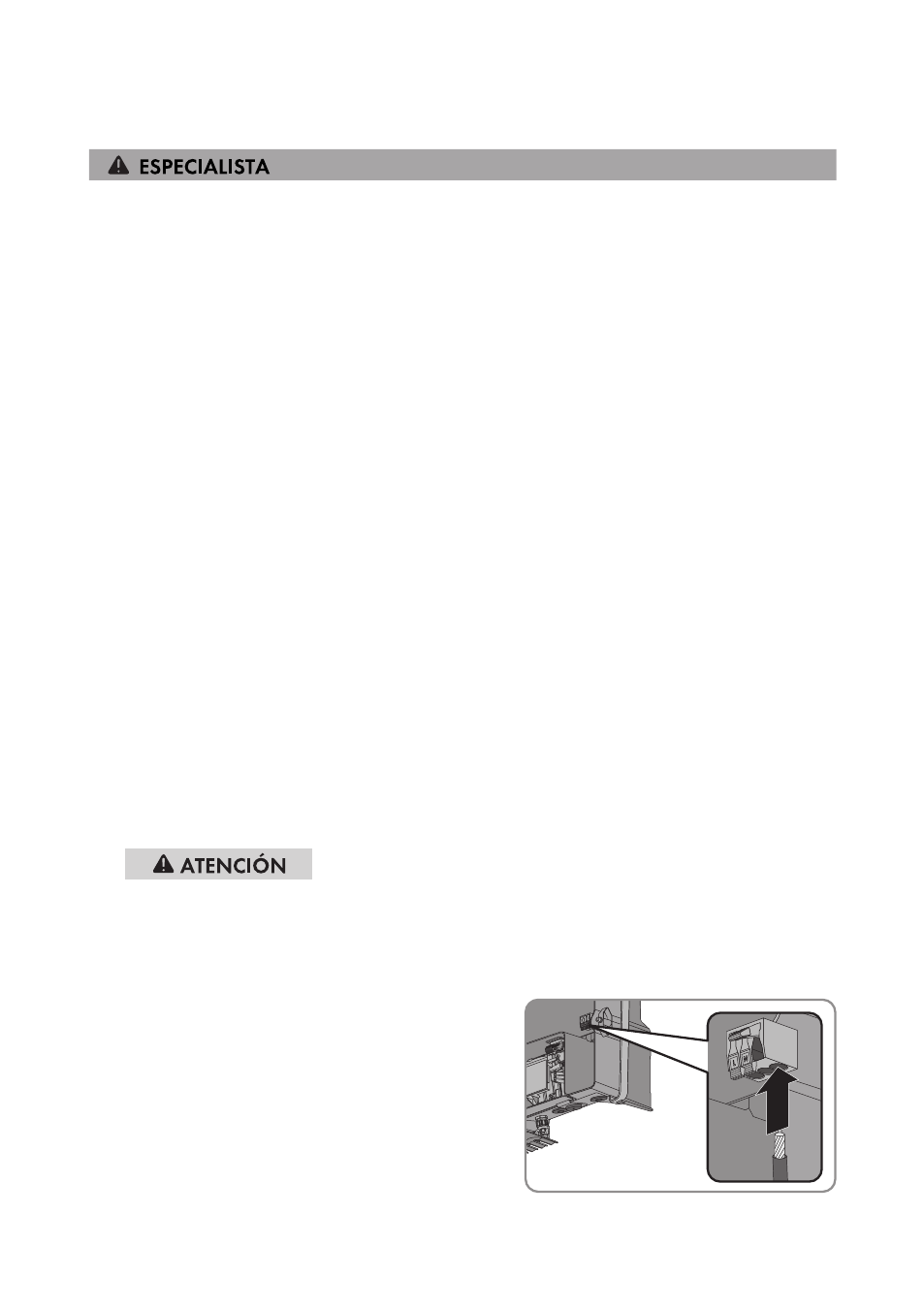

14. Conecte PE, N y L según la leyenda a la caja de
bornes para el cable de CA y presione la
palanca de protección hacia abajo.
