SMA Solar Technology AG Estados de funcionamiento
Instrucciones de uso SB_SMC-BES092840 11
3 Estados de funcionamiento
Los distintos estados de funcionamiento se muestran con 3 diodos luminosos (LED) en la tapa de la
carcasa del inversor y en el display integrado (ver capítulo 4 "Avisos del display" (Página 24)). Para
que el equipo pueda indicar el estado de funcionamiento por medio de los 3 LED integrados, el
inversor debe estar conectado del lado de CC. Debe haber suficiente irradiación solar, para que el
inversor disponga de suficiente tensión de CC.

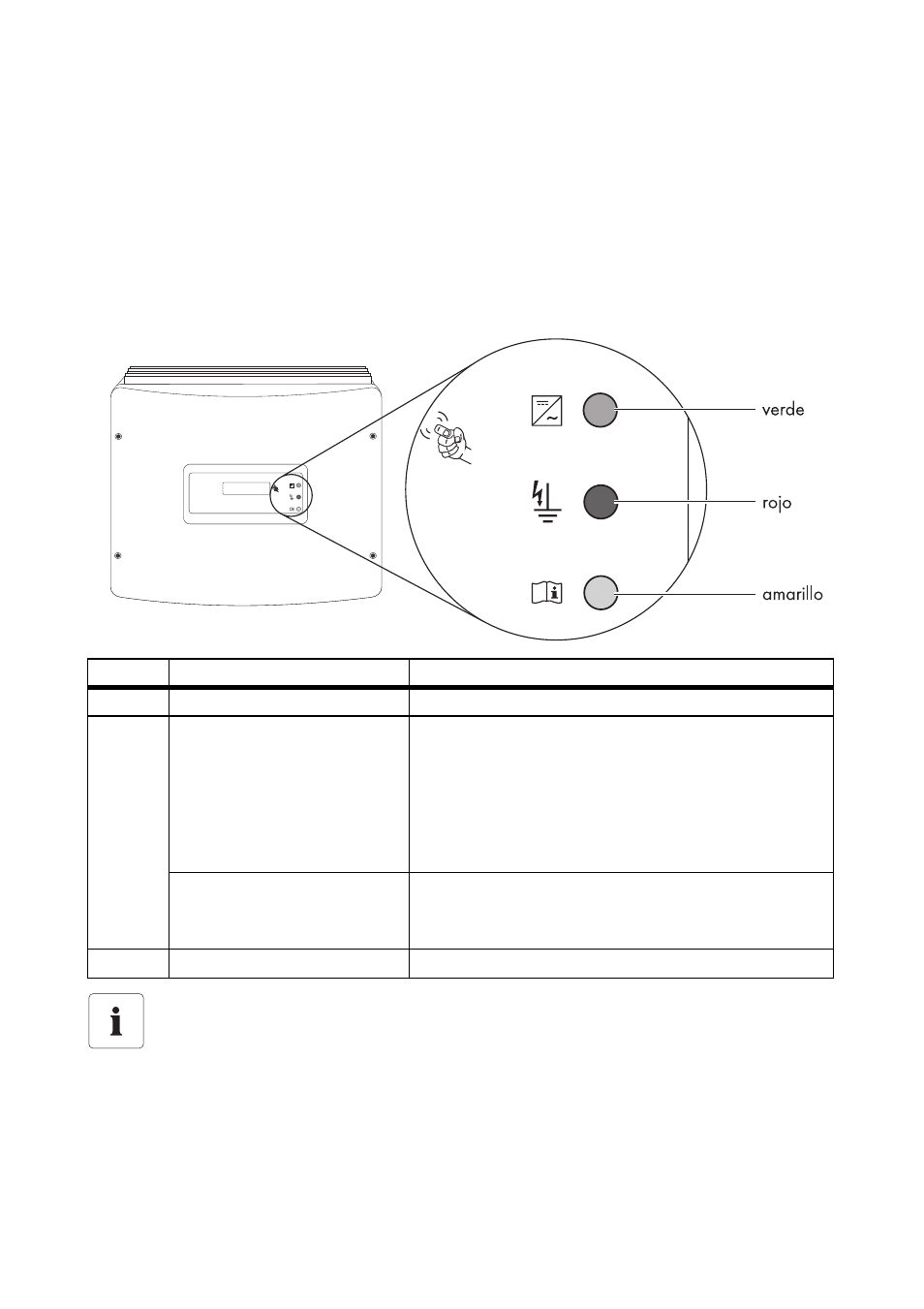

La siguiente ilustración muestra los 3 LED, en un ejemplo del Sunny Boy 3800.
A continuación seguirá una descripción completa de los avisos de LED y los códigos intermitentes.
LED Significado Inversor
Verde Funcionamiento Todos los Sunny Boy / Sunny Mini Central
Rojo Cortocircuito a tierra o varistor
defectuoso En los Sunny Boy tipo SB 1100, SB 1200, SB 1700,
SB 2100TL, SB 2500, SB 3000, SB 3300,
SB 3300TLHC, SB 3800
y los Sunny Mini Central de tipos SMC 4600A,
SMC 5000A, SMC 6000A, SMC 7000HV,
SMC 6000TL, SMC 7000TL, SMC 8000TL.
Cortocircuito a tierra, varistor
defectuoso, o fusible String
defectuoso En los Sunny Mini Central de tipos SMC 9000TL-10,
10000TL-10, 11000TL-10 y SMC 9000TLRP-10,
10000TLRP-10, 11000TLRP-10
Amarillo fallo Todos los Sunny Boy / Sunny Mini Central
Display de LED
Si no dispone de comunicación debería observar regularmente este display a diferentes
horas del día y bajo distintos niveles de irradiación solar, especialmente en el primer año
tras la instalación. Así puede reconocer fallos en la instalación tempranamente.
