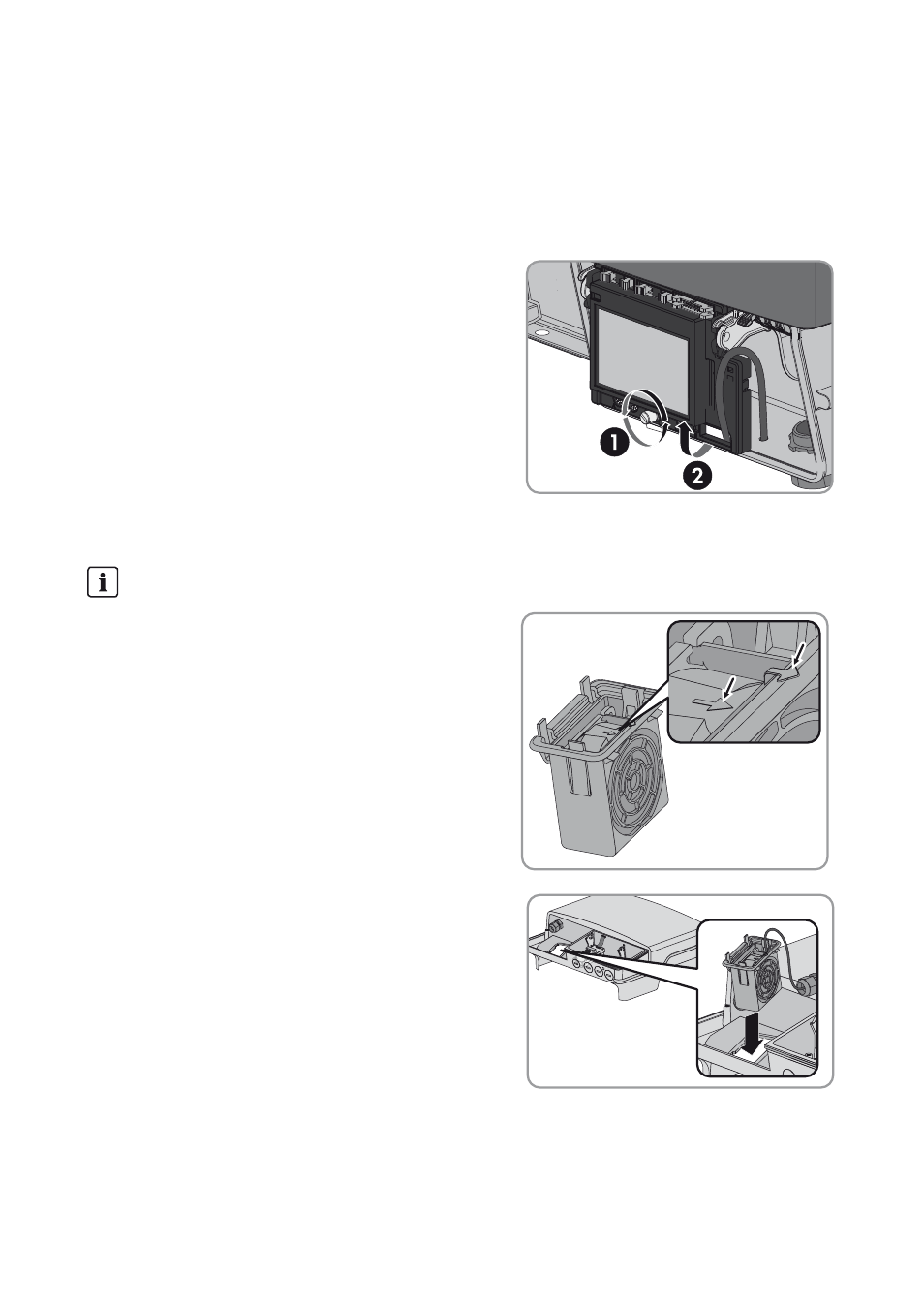

5.1.2 Montaje del equipamiento adicional de ventilador en el
inversor
1. Desconecte el inversor de la tensión (consulte las instrucciones de instalación del inversor).
2. Desatornille los tornillos de la tapa inferior de la carcasa y retírela.
3. Afloje el tornillo de la pantalla y pliéguela hacia
arriba hasta que encaje.
4. Retire la cubierta de la abertura en la carcasa para la carcasa del ventilador.
6. Coloque el ventilador con su carcasa en la
abertura de la carcasa. Para ello, la flecha de la
carcasa del ventilador debe señalar hacia la
pantalla.
7. Conduzca las lengüetas del lado derecho de la carcasa del ventilador bajo la pared de la
carcasa y presione el ventilador con carcasa en la abertura en la carcasa.
☑ Las lengüetas izquierdas se enclavan.
Sentido correcto de la corriente de aire
5. Inserte el ventilador en la rejilla del ventilador. Las
flechas del ventilador y de la rejilla del ventilador
deben señalar una detrás de la otra en la misma
dirección.
