• Si existe un fallo a tierra, localícelo por medio de la relación de las dos tensiones
medidas y elimínelo.

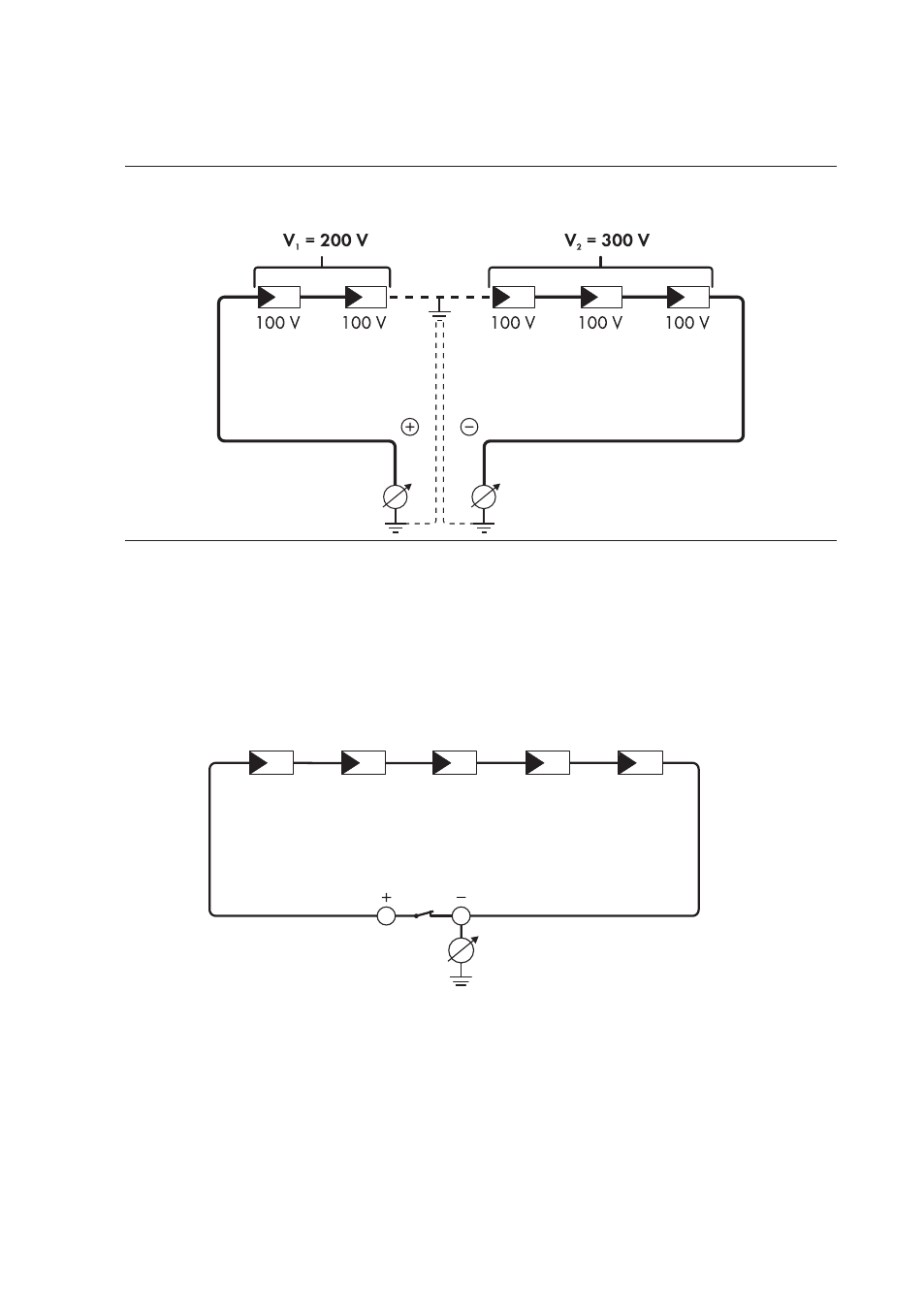

Ejemplo: Ubicación del fallo a tierra
Este ejemplo muestra un fallo a tierra entre el segundo y el tercer módulo fotovoltaico.
3. Si no puede medirse claramente un fallo a tierra y el aviso continúa mostrándose, lleve a
cabo una medición de la resistencia del aislamiento.
4. Conecte de nuevo los strings sin fallo a tierra al inversor y vuelva a ponerlo en funcionamiento
(consulte el capítulo 12, página 43).
Comprobación mediante medición de la resistencia del aislamiento
Si la medición de la tensión no ofrece indicación alguna sobre la existencia de un fallo a tierra, la
medición de la resistencia del aislamiento puede dar resultados más precisos.
Imagen 1: Representación esquemática de la medición
7 Comprobación de la existencia de un fallo a tierra en la planta
fotovoltaica
