Introducción
2.4 Indicación del estado
2
80
TNC 640 | Modo de empleo Programación DIN/ISO | 5/2014

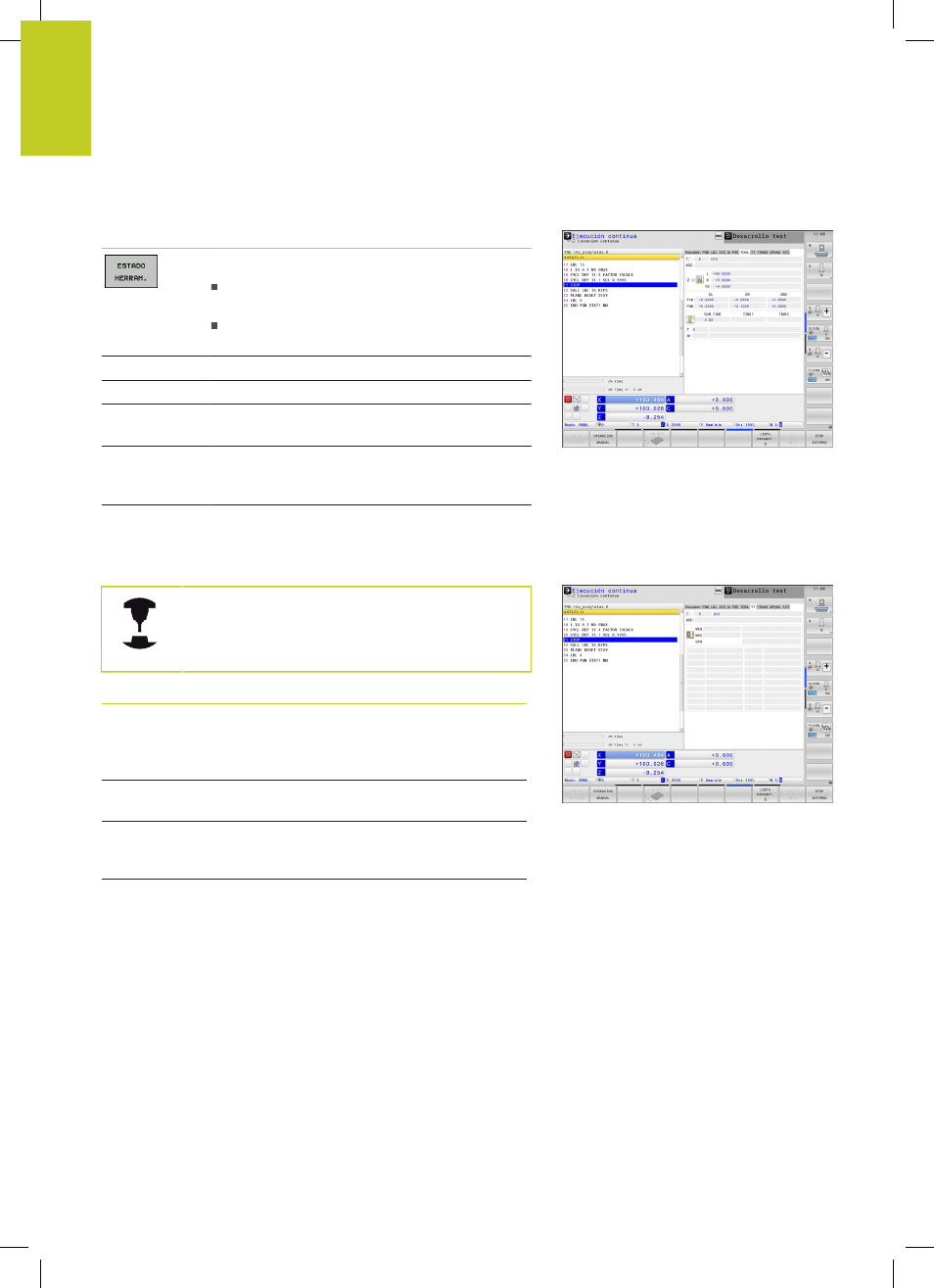

Informaciones de las herramientas (solapa TOOL)
Softkey Significado
Indicación de la herramienta activada
Visualización T: nº y nombre de la
herramienta
Visualización RT: nº y nombre de la hta.
gemela
Eje de la herramienta
Longitud y radios de la herramienta
Sobremedidas (valores delta) de la tabla de
herramientas (TAB) y del
TOOL CALL (PGM)
Tiempo de vida, máximo tiempo de vida (TIME
1) y máximo tiempo de vida con
TOOL CALL
(TIME 2)
Indicación de la herramienta programada y de
la herramienta gemela
Medición de herramienta (solapa TT)
El TNC solamente visualiza la solapa TT, si la función
está activa en la máquina.
Softkey Significado
No es
posible la
selección
directa Número de la herramienta que se quiere medir
Visualización de la medición del radio o de la
longitud de la hta.
Valores MÍN y MÁX, medición individual
de cuchillas y resultado de la medición con
herramienta girando (DYN)
Número de cuchilla de la herramienta con valor
de medida correspondiente. El asterisco debajo
del valor de medida muestra que la tolerancia
de la tabla de herramientas se ha sobrepasado
