HEIDENHAIN TNC 640 191
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas

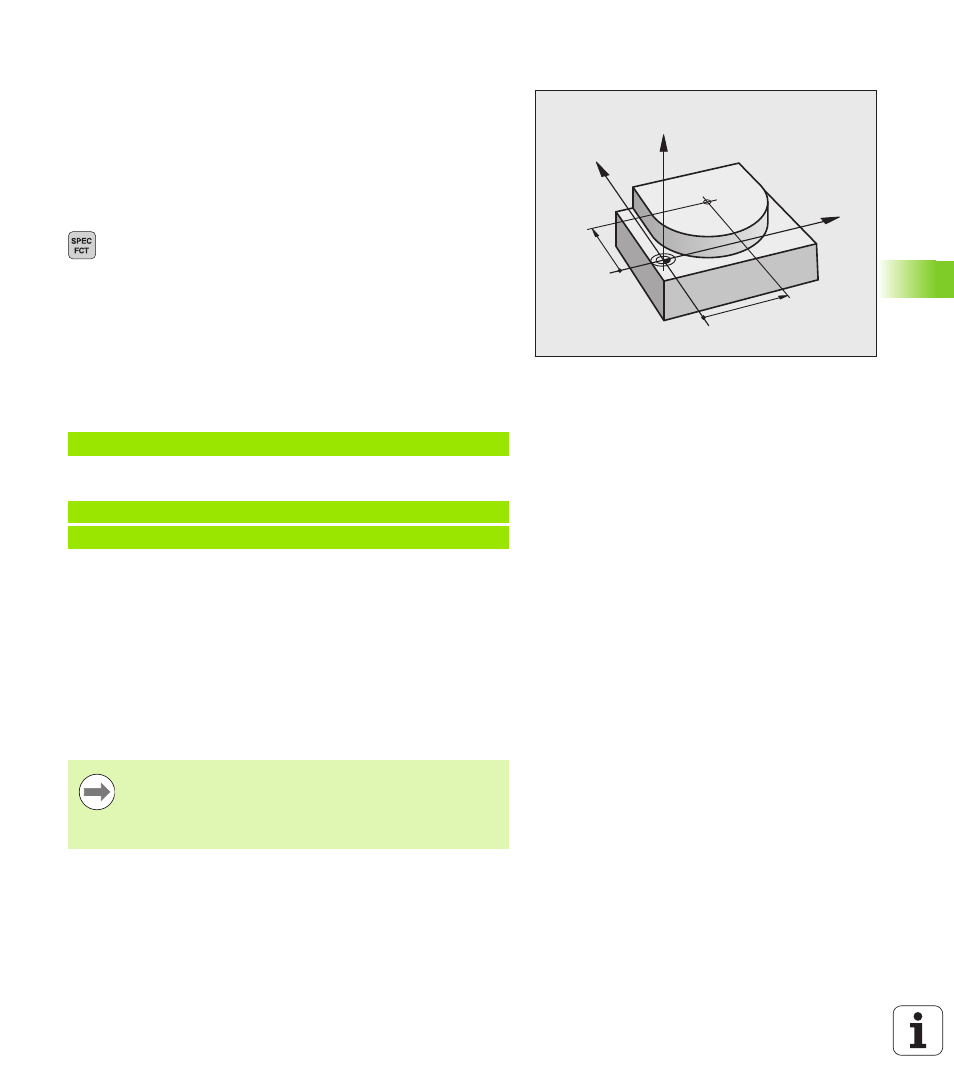

Punto central del círculo I, J
El punto central del círculo corresponde a las trayectorias circulares
que se programan con las funciones G02, G03 ó G05. Para ello,
„ se introducen las coordenadas cartesianas del punto central del
círculo en el plano de mecanizado o
„ aceptar la última posición programada o
„ se aceptan las coordenadas con la tecla "ACEPTAR POSICIONES
REALES"
U Programar el punto central del círculo: pulsar la tecla
SPEC FCT
U Seleccionar la softkey PROGRAMA FUNCIONES
U Seleccionar la softkey DIN/ISO
U Seleccionar la softkey I ó J
U Introducir las coordenadas para el punto central del
círculo o
Para aceptar la última posición programada: G29
Ejemplo de frases NC
o
Las líneas 10 y 11 del programa no se refieren a la figura.
Validez
El punto central del círculo queda determinado hasta que se programa
un nuevo punto central del círculo. También se puede determinar un
punto central del círculo para los ejes auxiliares U, V y W.
Introducir el punto central del círculo en incremental
Una coordenada introducida en incremental en el punto central del
círculo se refiere siempre a la última posición programada de la
herramienta.
CC
Z
Y
X
X
CC
Y
CC
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Con CC se indica una posición como centro del círculo: la
herramienta no se desplaza a dicha posición.
El centro del círculo es a la vez polo de las coordenadas
polares.
