HEIDENHAIN iTNC 530 507
15.1 Pr
ogr
amación y ejecución de mecanizados sencillos

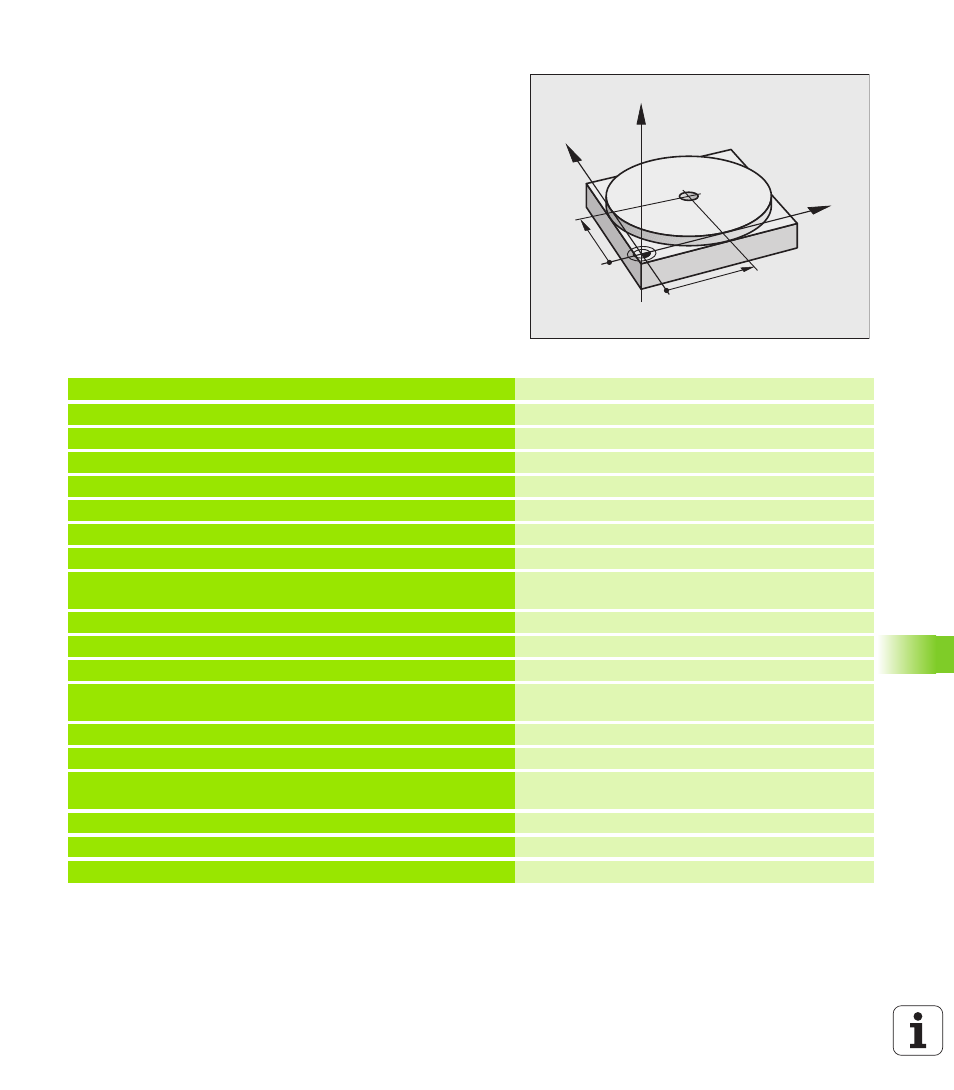

Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm de profundidad.
Después de sujetar la pieza, centrarla y fijar el punto de referencia, se
puede programar y ejecutar el taladro con unas pocas lineas de
programación.
Se posiciona primero la hta. con frases lineales sobre la pieza y a
continuación a una distancia de seguridad de 5 mm sobre el taladro.
Después se realiza el taladro con el ciclo G200.
Función de rectas: Véase "Recta en marcha rápida G00 Recta con
avance G01 F" en pág. 201, ciclo TALADRAR (véase el Modo de
Empleo Ciclos, ciclos 200 TALADRAR.
Y
X
Z
50
50
%$MDI G71 *
N10 T1 G17 S2000 * Llamada a la herramienta: eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
N20 G00 G40 G90 Z+200 * Retirar la hta. (marcha rápida)
N30 X+50 Y+50 M3 * Posicionar la hta. en m. rápida sobre el taladro,
cabezal conectado
N40 G01 Z+2 F2000 * Posicionar la hta. a 2 mm sobre el taladro
N50 G200 BOHREN * Ciclo G200 definir taladro
Q200=2 ;DISTANCIA DE SEGURIDAD Distancia de seguridad de la herramienta sobre el
taladro
Q201=-20 ;PROFUNDIDAD Profundidad del taladro (signo=sentido mecanizado)
Q206=250 ;PROFUNDIDAD DE PASO F Avance
Q202=10 ;PROFUNDIDAD DE PASO Profundidad de paso antes de retirar la herramienta
Q210=0 ;TPO. ESPERA ENCIMA Tiempo de espera arriba durante la destensión en
segundos
Q203=+0 ;COORDENADAS SUPERFICIE Coordenadas pieza vértice superior
Q204=50 ;2ª DISTANCIA DE SEGUR. Posición hacia el ciclo, referida a Q203
Q211=0,5 ;TIEMPO DE ESPERA ABAJO Tiempo de espera en segundos en la base del
taladro
N60 G79 * Ciclo G200 llamar taladrado en profundidad
N70 G00 G40 Z+200 M2 * Retirar la herramienta
N9999999 %$MDI G71 * Final del programa
