480 Funcionamiento manual y ajuste
14.4 Fijación del punt
o de r
e
fe
re
ncia sin palpador 3D

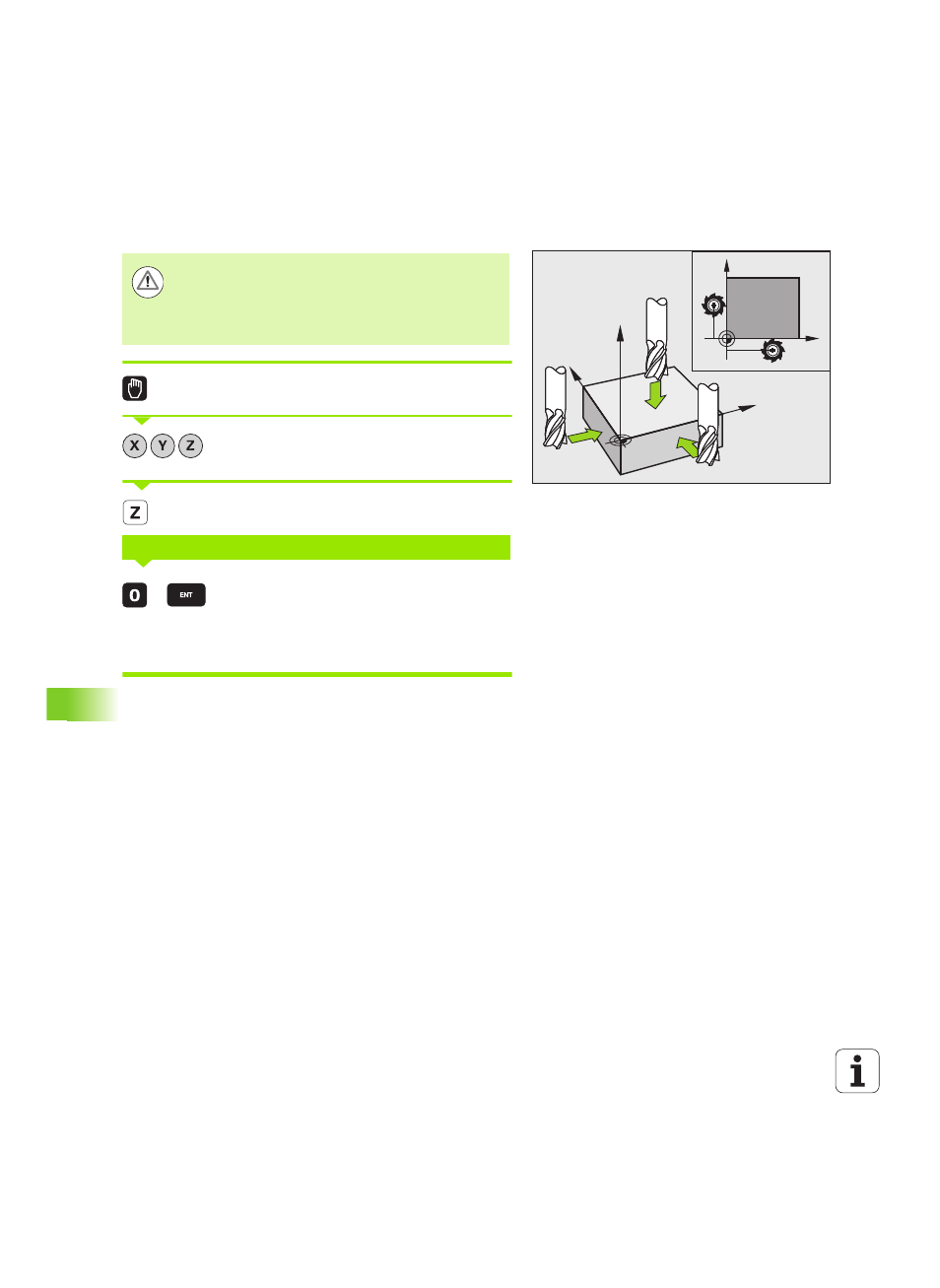

Fijar punto cero con las teclas de eje
Seleccionar el modo de funcionamiento Manual
Desplazar la herramienta con cuidado hasta que roce
la pieza
Seleccionar el eje (también se puede hacer mediante
el teclado ASCII)
Herramienta cero, eje del cabezal: fijar la visualización
sobre una posición conocida de la pieza (p.ej. 0) o
introducir el grosor d de la chapa. En el plano de
mecanizado: tener en cuenta el radio de la
herramienta
Los puntos de referencia para los ejes restantes se fijan de la misma
forma.
Si se utiliza una herramienta preajustada en el eje de aproximación, se
fija la visualización de dicho eje a la longitud L de la herramienta o bien
a la suma Z=L+d.
Y
X
Z
X
Y
-R
-R
Medida de seguridad
En el caso de que no esté permitido rozar la superficie de
la pieza, se coloca sobre la misma una cala de grosor
conocido. Después para fijar el punto de referencia se
introduce un valor al cual se ha sumado d.
FIJAR EL PUNTO DE REFERENCIA Z=
