254 Programación: Parámetros Q
8.12 Ejemplos de pr
ogr
amación

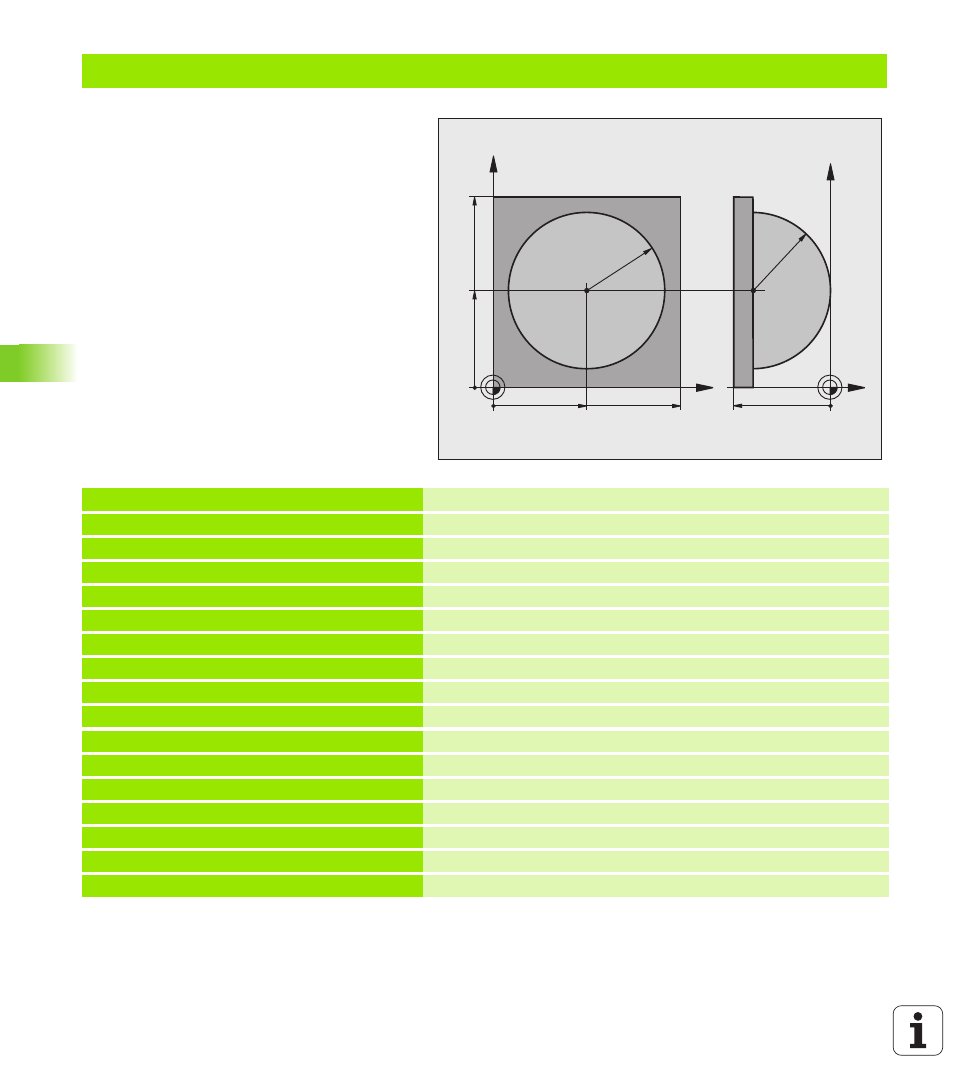

Ejemplo: Esfera convexa con fresa cilíndrica
Desarrollo del programa
„ El programa sólo funciona con una fresa cónica
„ El contorno de la esfera se define mediante
muchas rectas pequeñas )plano Z/X, se define
mediante Q14). Cuando más pequeño sea el
paso angular mejor se define el contorno.
„ El número de pasos se determina mediante el
paso angular en el plano (mediante Q18)
„ La esfera se fresa en pasos 3D de abajo hacia
arriba
„ El radio de la hta. se corrige automáticamente
%ESFERA G71 *
N10 D00 Q1 P01 +50 * Centro eje X
N20 D00 Q2 P01 +50 * Centro eje Y
N30 D00 Q4 P01 +90 * Ángulo inicial en el espacio (plano Z/X)
N40 D00 Q5 P01 +0 * Ángulo final en el espacio (plano Z/X)
N50 D00 Q14 P01 +5 * Paso angular en el espacio
N60 D00 Q6 P01 +45 * Radio de la esfera
N70 D00 Q8 P01 +0 * Ángulo inicial en la posición de giro en el plano X/Y
N80 D00 Q9 P01 +360 * Ángulo final en la posición de giro en el plano X/Y
N90 D00 Q18 P01 +10 * Paso angular en el plano X/Y para desbaste
N100 D00 Q10 P01 +5 * Sobremedida del radio de la esfera para el desbaste
N110 D00 Q11 P01 +2 * Distancia de seguridad para posicionamiento previo en el eje de hta.
N120 D00 Q12 P01 +350 * Avance de fresado
N130 G30 G17 X+0 Y+0 Z-50 * Definición de la pieza en bruto
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 * Llamada a una herramienta
N160 G00 G40 G90 Z+250 * Retirar la herramienta
X
Y
50 100
100
Z
Y
-50
R45
50
R45
