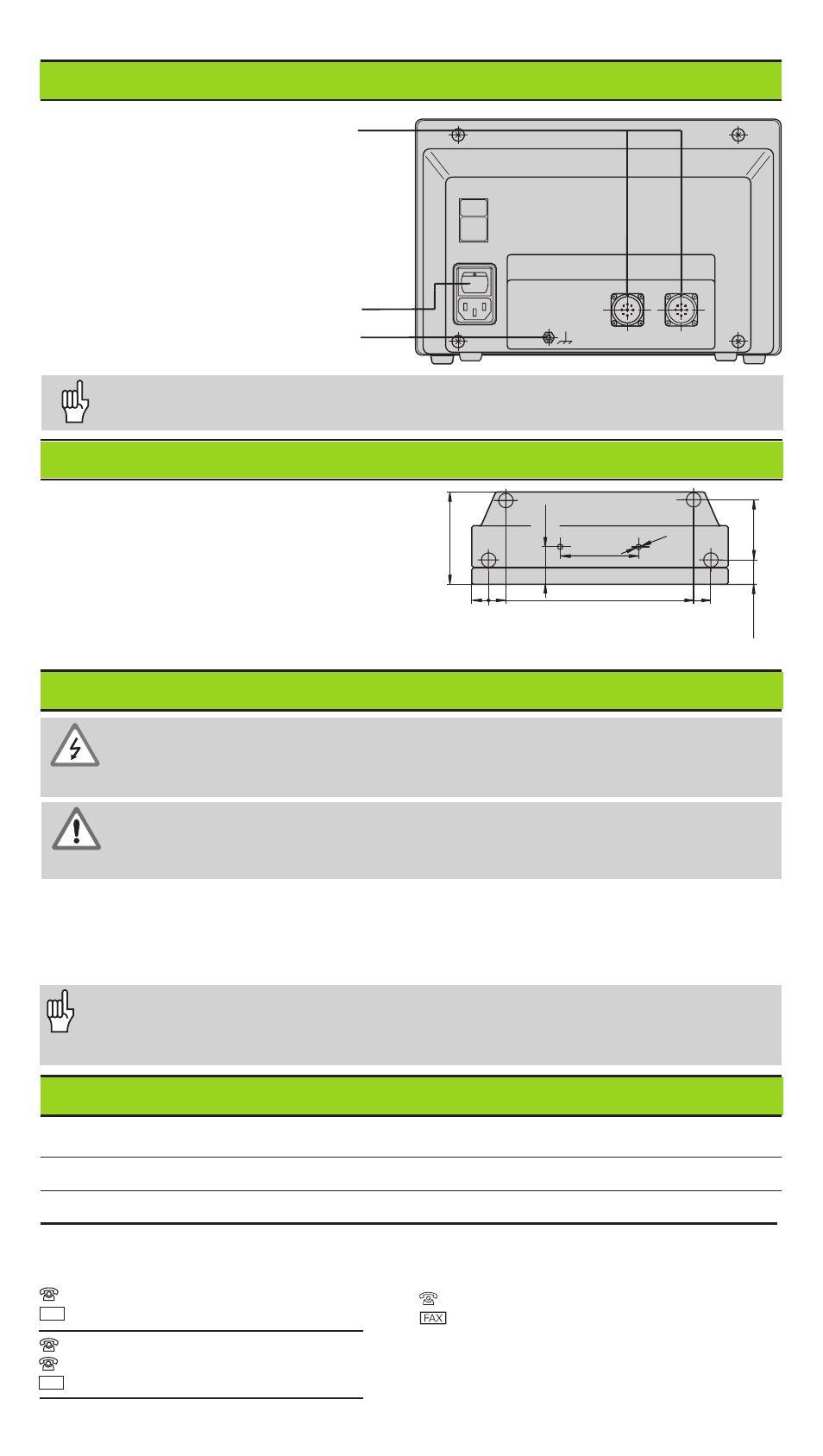

Vista posterior
X 2 X 1
Conexión a tierra
Interruptor
Entradas para dos sistemas lineales de
medida HEIDENHAIN con señales de
salida sinusoidales
(7µA
PP
a 16 µA
PP
),
longitud máxima del cable 30 m,
máxima frecuencia de entrada 100 kHz
Los conectores X1, X2 y X3 cumplen la norma "Separación de red"
EN 50 178
Tensión de alimentación y conexión a la red
Fuente de alimentación primaria.
Margen de tensión 100 V a 240 V (– 15 % a + 10 %), frecuencia 48 Hz a 62 Hz,
Consumo de potencia: 9 W, Fusible F 1 A en el aparato.
Sección transversal mínima del cable de conexión a red: 0,75 mm
2
Colocación y sujeción
El visualizador se fija mediante tornillos
M4 al suelo o sobre un soporte bisagra
de HEIDENHAIN (nº id. 281 619 01).
Condiciones ambientales
Temperatura Funcionam.: 0°C a + 45°C; almacenam. – 30°C a + 70°C
Humedad del aire Media anual: F
rel
< 75 %; Máxima: F
rel, máx
< 90 %
Peso 2,3 kg
56
± 0.2
2.204
± .008"
93+2
3.66+.08"
29+0.5
1.14+.02"
20 .79"
0
21
± 0.2
1
± .008"
209
± 0.2
8.228
± .008"
230
± 0.2
9.055
± .008"
92
3.622"
M4
43.3
1.704"
¡Peligro de descarga eléctrica!
¡Antes de abrir el aparato desconectar el enchufe!
¡Conectar el cable de tierra! ¡Este no debe interrumpirse nunca!
¡Peligro para componentes internos!
¡Unicamente introducir o extraer los conectores con el aparato desconectado!
¡Utilizar sólo fusibles originales como repuesto!
¡Para aumentar la seguridad del operario, conectar la toma a tierra de la parte
posterior de la carcasa con el punto común de tierra de la máquina!
(Sección transversal mínima 6 mm
2 )
