Escala en el sistema Marcas de referencia
de medida longitudinal codificadas
Sistemas de medida de recorridos y marcas de
referencia
El visualizador de cotas ND 221 B está equipado con señales
sinusoidales de 11 µA
PP
para la conexión de sistemas de
medida fotoeléctricos longitudinales.
Preferentemente para la conexión de palpadores de medida
MT de HEIDENHAIN con 11 µA
PP.
Los palpadores de medida MT poseen una marca de
referencia.
Otros sistemas de medida longitudinales o angulares pueden
tener una o varias marcas de referencia, incluso "codificadas".
En caso de una interrupción de tensión se pierde la
asignación entre la posición del sistema de medida y del
valor de posición mostrado. Con las marcas de referencia de
los sistemas de medida y el proceso automático REF del
visualizador, se puede producir de nuevo la asignación sin
ningún problema.
Al sobrepasar los puntos de referencia se genera una señal
que caracteriza dicha posición de la regla como punto de
referencia. Asimismo el visualizador calcula de nuevo la
asignación entre la posición del palpador y los valores de
visualización determinados por última vez.
Para ello, en los sistemas lineales de medida con marcas de
referencia codificadas sólo se necesita un desplazamiento
máximo de 20 mm y en sistemas de medida angulares 10° o
20° según la versión.
Marca de referencia

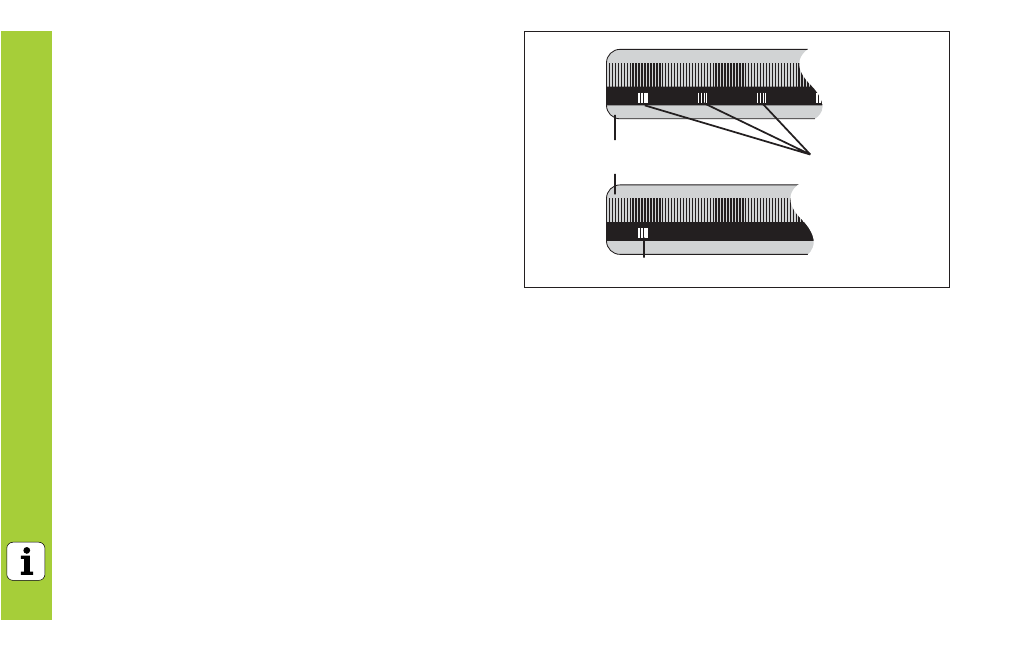

Marcas de referencia en sistemas de medida longitudinales
Marcas de referencia
