Tensión de alimentación y conexión a la red
Primario de la fuente de alimentación.
Margen de tensión 100 V a 240 V (– 15 % a + 10 %), Frecuencia 48 Hz a 62 Hz,
Consumo de potencia 8 W, Fusible de red F 1 A en el aparato.
Sección mínima del cable de conexión a red: 0,75 mm
2
Condiciones ambientales
Margen temperatura Funcion.: 0 °C a +45 °C; almacén –30 °C a +70 °C
Humedad del aire Media anual: F
rel
< 75 %; Máxima: F
rel, max
< 90 %
Peso 1,5 kg

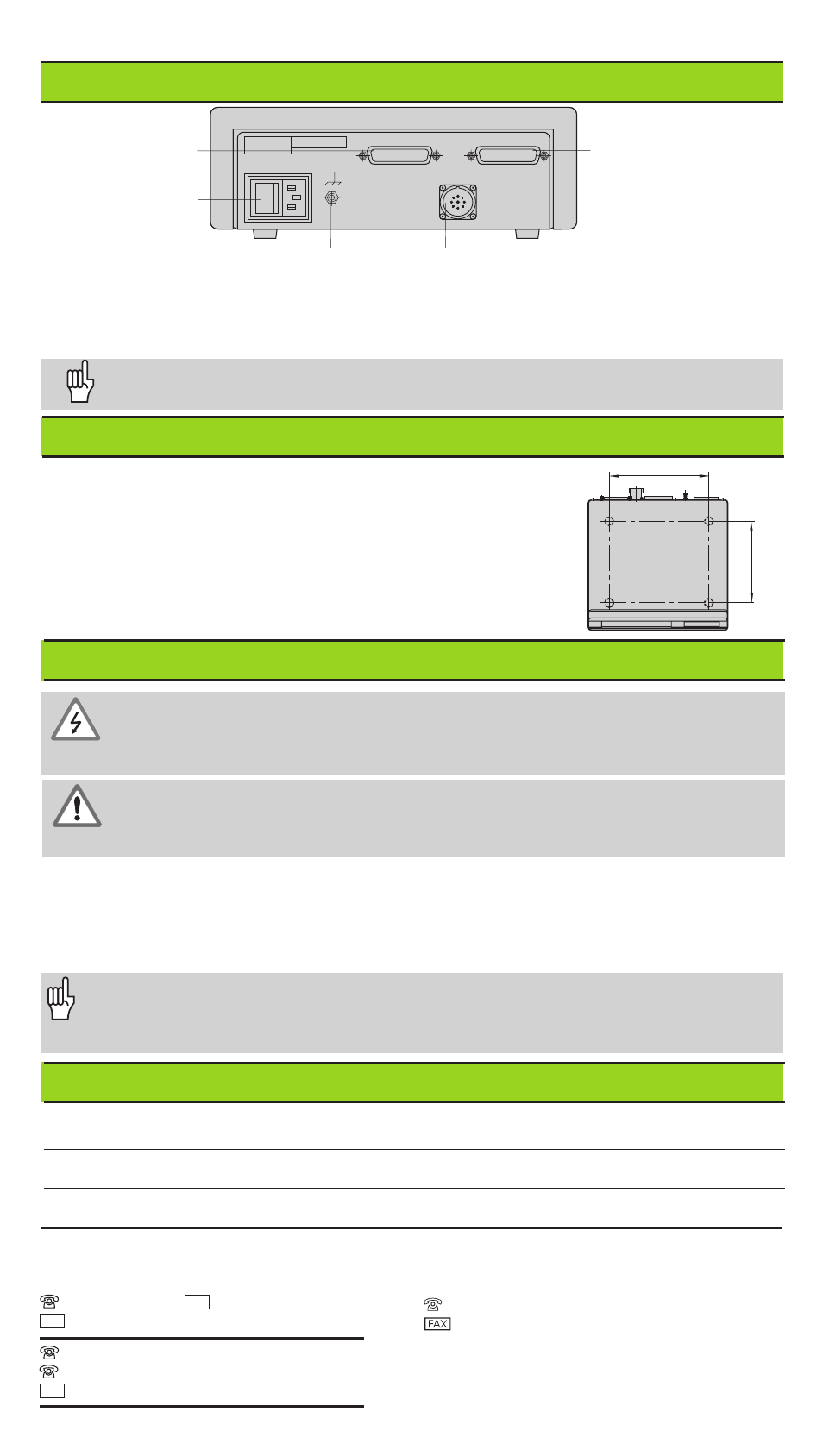

Vista posterior
ConectorSub-D EXT
Conexión de datos
BCD
Entrada para sistema lineal de medida
HEIDENHAIN con señales de salida sinusoidales
(7µA
PP
a 16 µA
PP
), longitud máxima del cable de
conexión 30 m , máxima frecuencia de entrada
50 kHz
Conexión a tierra
Interruptor
Colocación y sujeción
El visualizador se fija al suelo mediante tornillos M4.
Los visualizadores también se pueden instalar apilados.
Los puntos de contacto con la superficie de goma (que
encontrará entre los elementos suministrados) impiden
que los visualizadores apilados puedan resbalar.
172
±
0.2
6.77
±
.008"
140
±
0.2
5.51
± .008"
¡ Peligro de descarga!
¡ Antes de abrir la carcasa desenchufar el conector de la red!
¡ Conectar el cable de tierra!¡ Este no debe interrumpirse nunca!
¡ Peligro para elementos internos!
¡ Unicamente introducir o extraer los conectores con la tensión de red
desconectada! ¡ Emplear sólo fusibles originales de recambio!
¡ Para aumentar la protección frente a perturbaciones deberá conectarse la
toma a tierra de la parte posterior de la carcasa al punto común de tierra de la
máquina! (Sección mínima 6 mm
2 )
275 201 51 · SW 246 115 03 · 0.5 · 4/97 · S · Impreso en Alemania · Reservado el derecho a modificaciones
Los conectores X1, X33 y X41cumplen la norma "Separación de red" según
EN 50 178.
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
D-83301 Traunreut, Deutschland
(0 86 69) 31-0 . 56 831
(0 86 69) 50 61
FAX
FAX
Service (0 86 69) 31-12 72
TNC-Service (0 86 69) 31-14 46
(0 86 69) 98 99
Tx
FARRESA ELECTRONICA S.A.
c/Simon Bolivar, 27 – Dpto. 11
E-48013 Bilbao (Vizcaya)
(94) 4 41 36 49
(94) 4 42 35 40
X1
X33 (BCD) X41 (EXT)
100 ... 240 V
50 ... 60 Hz
