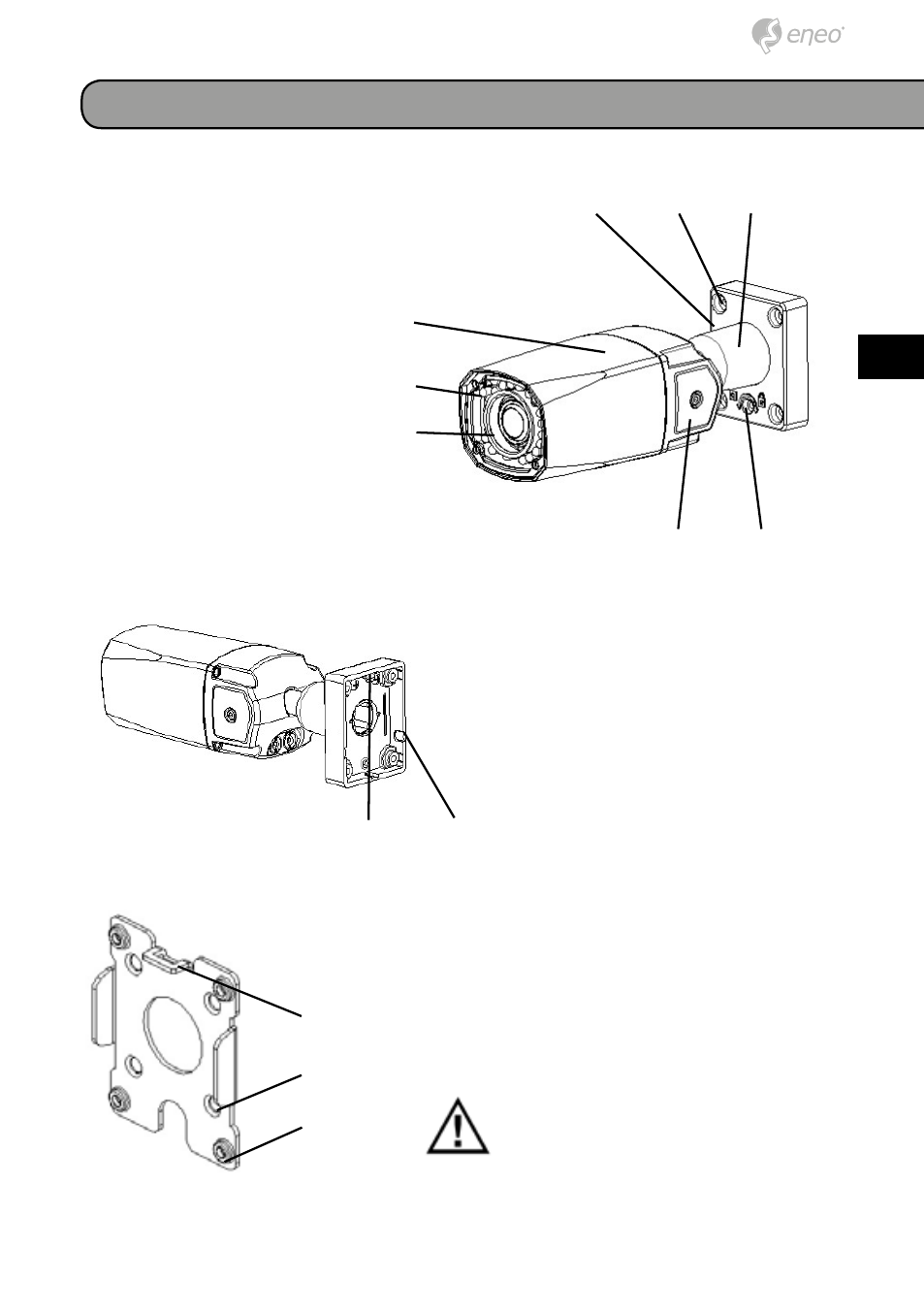

Descrizione e collegamenti del prodotto
ⓘ Gancio per Easy Bracket
ⓙ Uscite dei cavi
ⓚ Aggancio per Easy Bracket
ⓛ Foro per il fissaggio a muro (4x)
ⓜ Foro per il fissaggio del piede della staffa
(4x)
ATTENZIONE - la Easy Bracket non
può essere installata sul soffitto. In
caso di installazione a muro,
ⓘ
l'aggancio per il gancio Easy Bracket deve
essere rivolto verso l'alto.
ⓐ Copertura anteriore
ⓑ LED IR
ⓒ Finestra
ⓓ Piede della staffa
ⓔ Foro di montaggio piede (4x)
ⓕ Braccio
ⓖ Fermo della staffa
ⓗ Copertura OSD
ⓐ
ⓑ
ⓒ
ⓓ ⓔ ⓕ
ⓗ ⓖ
ⓘ ⓙ
ⓚ
ⓛ
ⓜ
