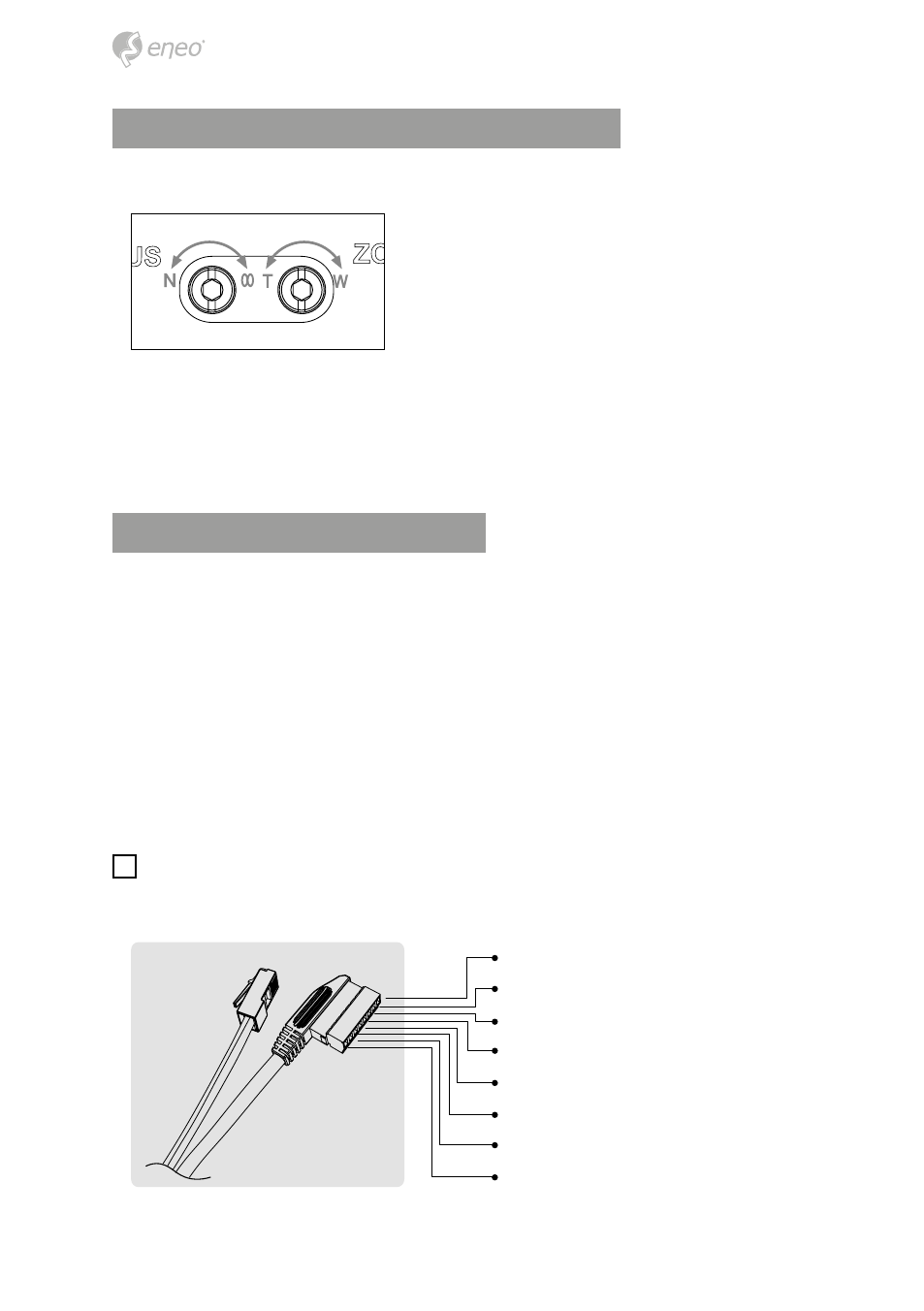

Regolazione dello zoom e della messa a fuoco
Utilizzare la chiave a bussola fornita.
• Girare la rotellina della messa a fuoco verso “N” (vicino) o “∞” (lontano) fino a ottene-
re la messa a fuoco ottimale.
• Per ampliare l'angolo di visualizzazione, impostare lo zoom su “W” (Wide); per otte-
nere una vista più da vicino, impostarlo su “T” (Tele)
Collegamento all'alimentazione
Assicurarsi che l'alimentazione sia scollegata prima di procedere all'installazione. La tele-
camera può essere alimentata a 24 VCA oppure 12 VCC, alimentazione a doppia tensione
e PoE (IEEE Std. 802.3af). La messa a terra primaria e quella secondaria sono completa-
mente isolate per evitare problemi di loop di messa a terra.
1. Inserire il cavo di rete nella porta Ethernet RJ-45. Se PoE è l'unica alimentazione
non sarà necessario collegare il terminale di alimentazione.
2. b) Se è necessaria l'alimentazione locale 12 VCC o 24 VCA, prima collegare la bassa
tensione (12 VCC o 24 VCA), quindi collegare l'adattatore CA alle prese CA per
evitare reset errati dovuti a oscillazioni di tensione e danni provocati da sovraten-
sione (a causa dell'assenza di carico).
i Se PoE e l'alimentazione doppia locale vengono collegati contemporaneamente, l'ali-
mentazione locale ha la priorità.
Uscita audio (filo arancione)
24 VCA/12 VCC (filo rosso)
24 VCA/terra (filo nero)
Ingresso allarme (filo verde)
Uscita allarme (filo blu)
GND (filo grigio)
Ingresso audio (filo marrone)
GND (filo grigio)
