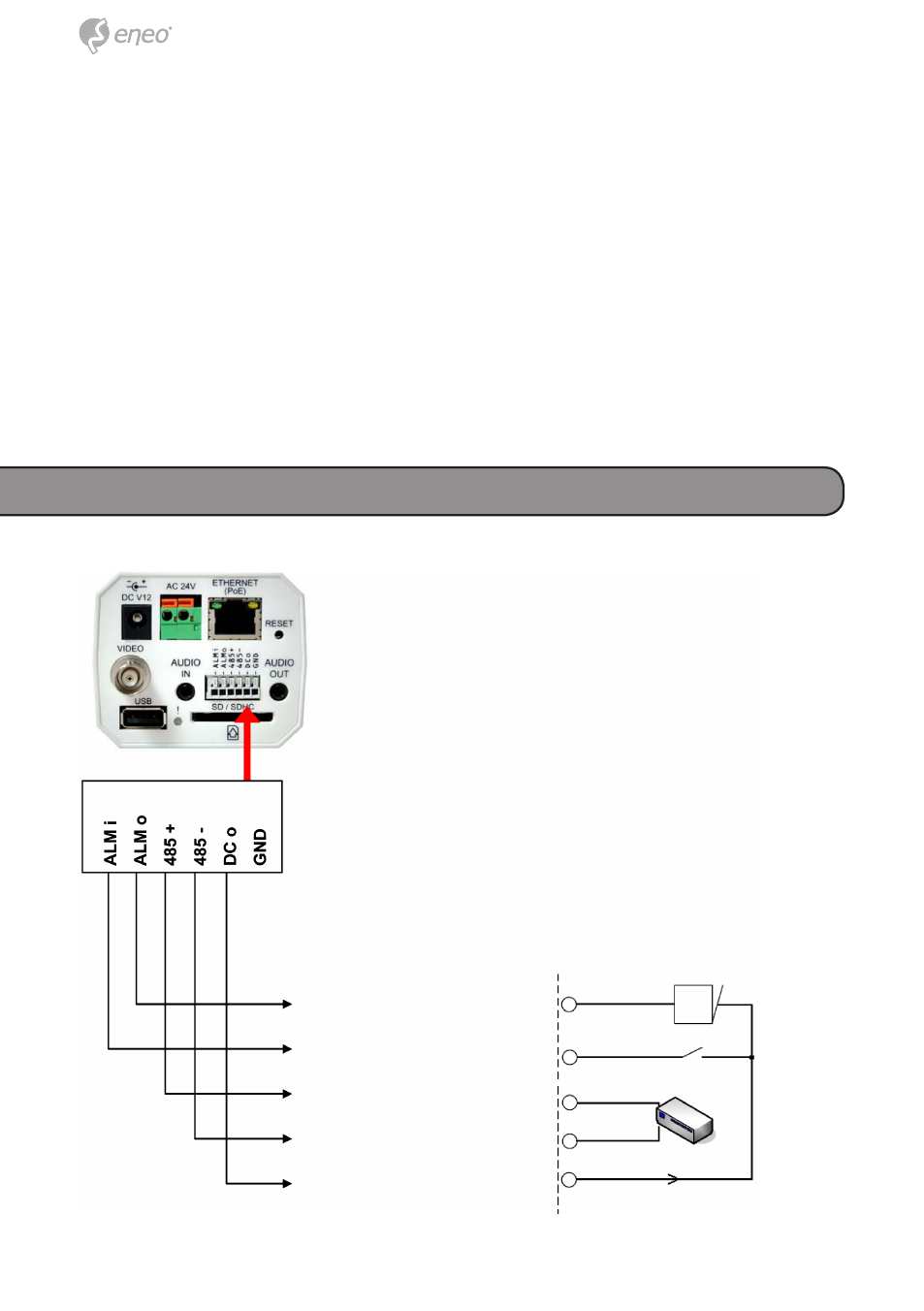

Diagrama de cableado de la alarma
Salida de la alarma
Entrada de la alarma
RS-485 D+
RS-485 D-
Salida CC (GND)
+12V
+12V, 100mA
+12V
ALARMA
Dispositivo RS-485
Interruptor de láminas
192.168.1.1 y 192.168.1.255. Puede utilizar cualquiera compren-
dida en ese intervalo de IP. No es preciso establecer ninguna
MÁSCARA DE RED ni PUERTA DE ENLACE; deje los valores
por defecto. Cuando se conecte la cámara IP a una WAN, de-
berá obtener una dirección IP única y permanente y configurar
correctamente la MÁSCARA DE RED y la PUERTA DE ENLACE
de acuerdo con la arquitectura de la red. Si tiene alguna duda
relacionada con estas configuraciones, consulte a un profesio-
nal cualificado de sistemas informáticos de gestión (MIS) o con
su proveedor de servicios de Internet (PSI).
