SENTIDO DE CAUDAL
HORIZONTAL

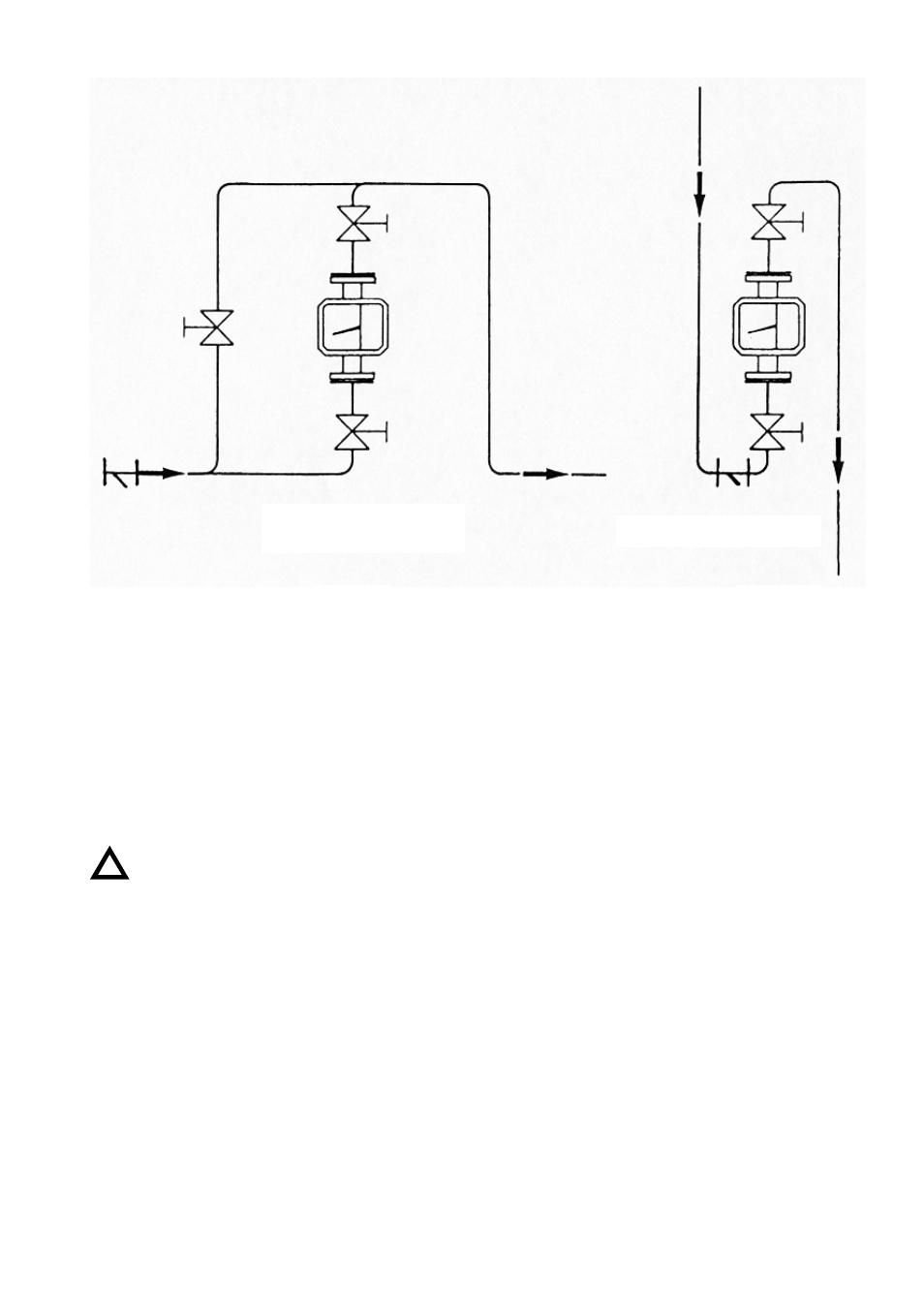

Figura 1 Figura 2
Si el fluido a medir es un líquido, es aconsejable instalar una válvula de regulación ANTES del
medidor. (Figura 4)
En la medición de GASES es recomendable instalar la válvula DESPUÉS del medidor, para
mantener así la presión de trabajo igual a la de calibrado. (Figura 3).
Si la salida después de la válvula esta a presión atmosférica, se cerrará la válvula hasta conseguir
la presión necesaria equivalente a la perdida de carga del flotador.
Las válvulas deben abrirse en todos los casos de forma progresiva para evitar golpes de
ariete.
FILTROS
Es importante la instalación de un filtro antes del medidor que evitará posibles atascos y averías
del sistema de medida.
El paso de la malla del filtro debe ser de 1.5-2 mm.
En el caso de existir abundantes partículas magnéticas en suspensión, es necesario montar un
filtro magnético, a la entrada del medidor, para evitar la acumulación de partículas en el flotador
debido a su campo magnético, con la posibilidad de inmovilizarlo.
!
CAUDAL DESCENDENTE
