PRINCIPIO DE FUNCIONAMIENTO

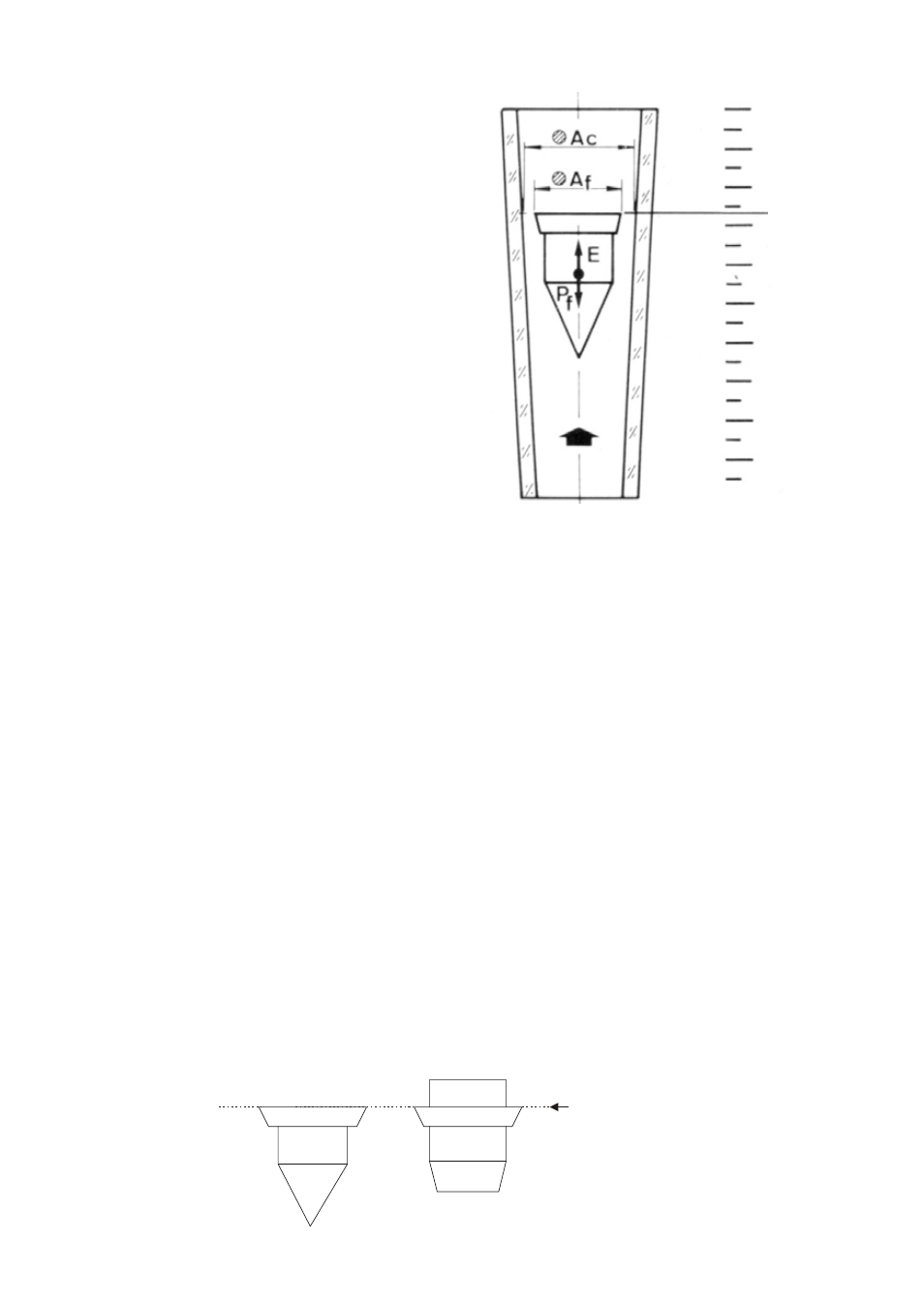

El caudalímetro consta de un tubo cónico y un flotador.
El caudal ascendente empuja al flotador hasta un punto
de equilibrio definido por el área que se obtiene entre el
flotador y el tubo.
Este tipo de principio de medida se denomina de área
variable.
El punto de equilibrio depende de:
−
Peso del flotador: Pf
−
Empuje del fluido: E
−
Área libre de paso: Al
El área proporcional al caudal será:
Al = Ac - Af
donde:
Ac = Sección del tubo
Af = Sección del flotador
Cada posición del flotador corresponde a un caudal
indicado en la escala impresa sobre el tubo de medida.
Línea de
lectura
(Ver abajo)
2
RECEPCIÓN
El caudalímetro se suministra listos para su instalación y funcionamiento.
Asimismo, se suministran embalados para su protección durante el transporte y almacenamiento.
Antes de su montaje, deben retirarse los elementos que fijan el flotador durante el transporte.
Invirtiendo el aparato suavemente, comprobar que el flotador se mueve libremente arriba y abajo
por toda la longitud del tubo.
INSTALACIÓN
Con anterioridad a la instalación, asegurarse que las juntas son del material adecuado para el
fluido a medir.
El instrumento debe instalarse teniendo en cuenta que:
La entrada del fluido será por la parte inferior (valor mínimo de la escala).
La salida se efectuará por la parte superior (Valor máximo de la escala).
Es muy importante que se instale el caudalímetro completamente vertical, ya que variaciones del
orden de 5-10º con respecto a la vertical, provocan errores del orden del 10%.
LECTURA DEL CAUDAL
El flotador determina la medida del caudal circulante sobre la escala.
Para las diferentes formas de flotador, las lecturas deben tomarse a la altura dada en el siguiente
dibujo.
Linea de lectura
