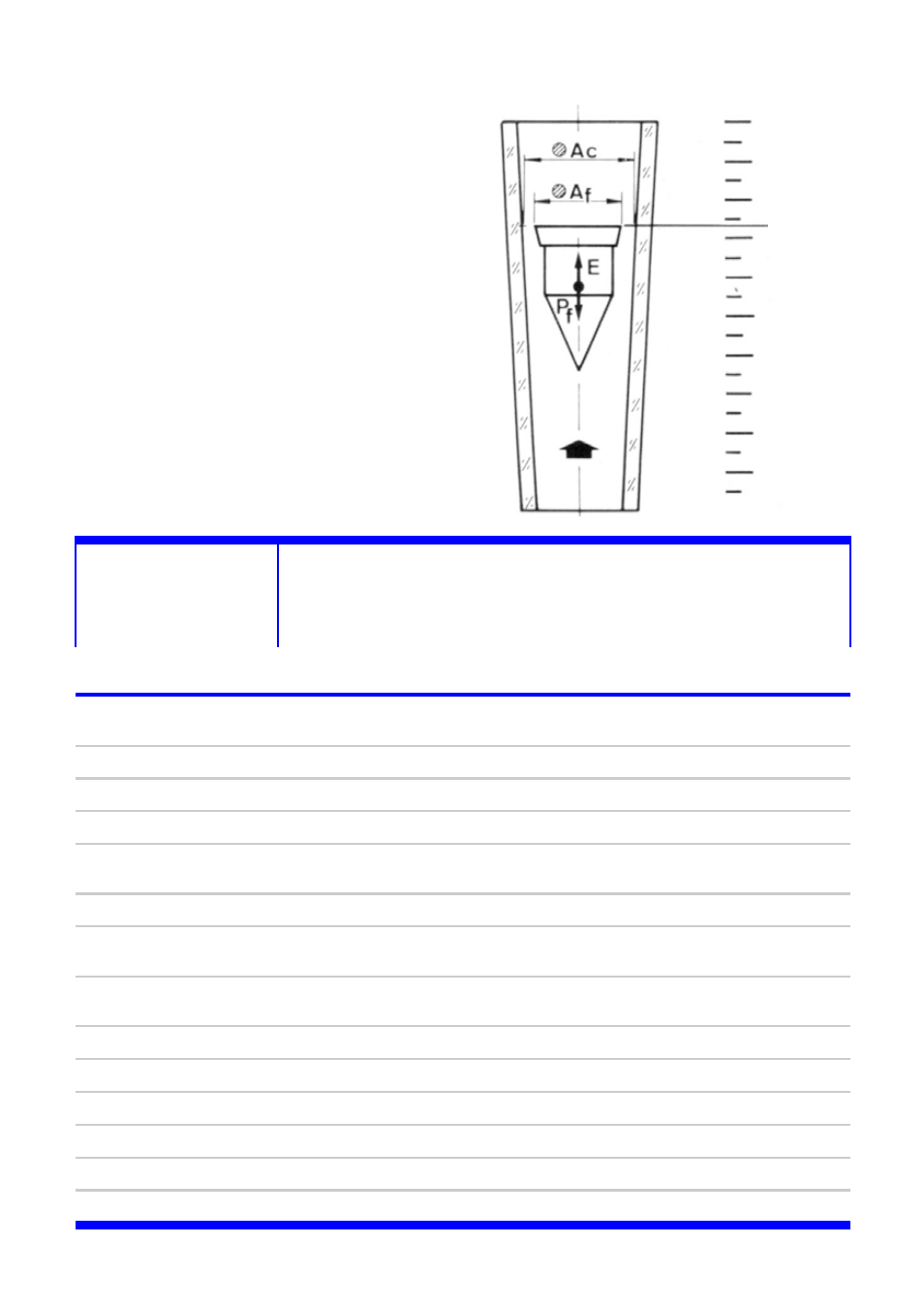

Principio de Funcionamiento
El caudalímetro consta de un tubo cónico y un flotador.
El caudal ascendente empuja al flotador hasta un punto
de equilibrio definido por el área que se obtiene entre el
flotador y el tubo.
Este tipo de principio de medida se denomina de área
variable.
El punto de equilibrio depende de:
−
Peso del flotador: Pf
−
Empuje del fluido: E
−
Área libre de paso: Al
El área proporcional al caudal será:
Al = Ac - Af
donde:
Ac = Sección del tubo
Af = Sección del flotador
Cada posición del flotador corresponde a un caudal que
se refleja mediante las escalas equivalentes grabadas
directamente en el tubo de medida.
Línea de
lectura
(Ver Pag. 4)
2
Materiales
nº Pieza
6001 HIERRO
6002 HIERRO
6009 HIERRO
6001 INOX
6002 INOX
6009 INOX
6011 INOX
6013 INOX
6015 INOX
6001 PVC
6002 PVC
6009 PVC 6001 PTFE
6002 PTFE
6009 PTFE
1 Cabezal Acero
EN 1.4404
(AISI-316L)
PVC PTFE
2 Racor Acero EN 1.4404 PVC PTFE
3 Tuerca Acero Acero/EN 1.4404 PVC Acero
4 Junta Montura NBR NBR NBR/PFM NBR/PTFE
5 Montura Acero plastificado
Acero plastificado /
AISI-316
Acero plastificado Acero plastificado
6 Tubo de medida Vidrio borosilicato Vidrio borosilicato Vidrio borosilicato Vidrio borosilicato
7 Flotador
EN 1.4404/
Aluminio
EN 1.4404 PVC PTFE/PVDF
8 Tope Flotador
EN 1.4401
(AISI-316)
EN 1.4401 PVC / PVDF PTFE / PVDF
9 Juntas racor NBR NBR NBR NBR
10 Brida Acero Acero / EN 1.4404 Acero / PVC Acero / PTFE
11 Tuerca EN 1.4401 EN 1.4401 EN 1.4401/PVC EN 1.4401/PTFE
12 Centrador EN 1.4404 EN 1.4404 EN 1.4401/PVC EN 1.4401/PTFE
13 Arandela EN 1.4401 EN 1.4401 EN 1.4401/PVC EN 1.4401/PTFE
14 Guía EN 1.4404 EN 1.4404 EN 1.4401/PVC EN 1.4401/PTFE
