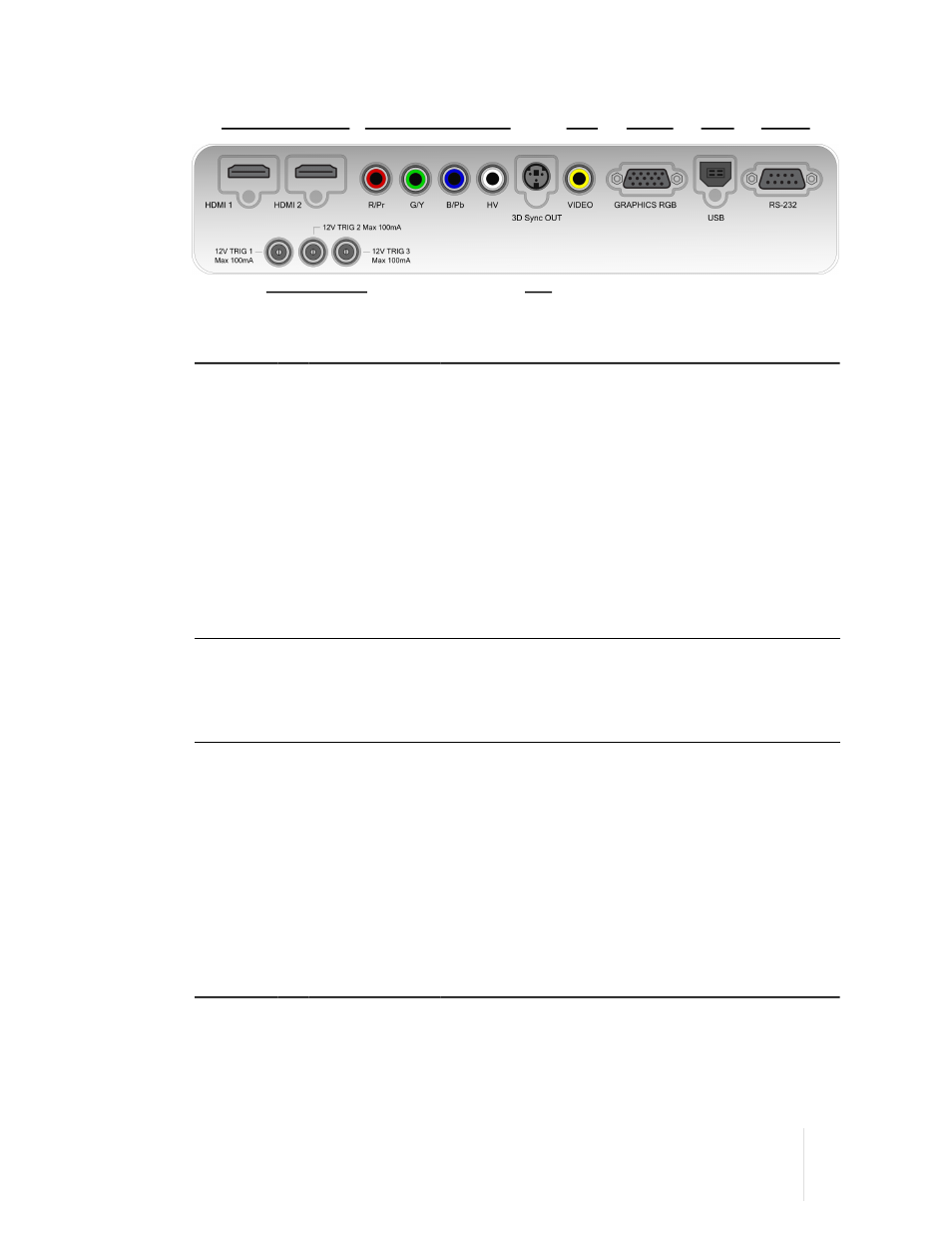

Conexiones
❶ ❷ ❸ ❹ ❺ ❻
❼ ❽
Entradas ❶ HDMI 1
HDMI 2 Acepta entradas HDMI y de video digital DVI.
❷ Componentes/
RGB-HV Cuatro conectores RCA. Aceptan componentes
estándares y de alta definición (YPrPb) y señales
RGB-HV. También usado como entrada RGB para
señales SCART RGBS.
❸ Video Un conector RCA. Acepta señales de video compuesto.
También se utiliza como entrada de sincronización
compuesta para señales SCART RGBS.
❹ RGB Gráficos Un conector D-Sub hembra de 15-pines. Acepta
señales componente o RGB de alta definición.
Control/
Servicio ❺ USB Puerto USB 1.1 (tipo B) para comandos seriales y
actualizaciones de firmware.
❻ RS-232 Puerto RS232 (D-Sub de 9-pines hembra) para
comandos seriales y actualizaciones de firmware.
Salidas ❼ TRIG 1 12 V 100 mA máximo de salida, para el control
motorizado de la pantalla. Se activa cuando el
proyector está encendido.
TRIG 2 12 V 100 mA máximo de salida, para la pantalla
motorizada que enmascara los sistemas de control.
Vea "
Pantalla " en la página 30 .
TRIG 3 12 V 100 mA máximo de salida, para el control
motorizado de la lente anamórfica. Vea "
Lentes
Anamórficos " en la página 30 .
❽ 3D Sync OUT Conector VESA DIN-3 para cable Emisor RF 3D.
