Nombres y funciones de las piezas

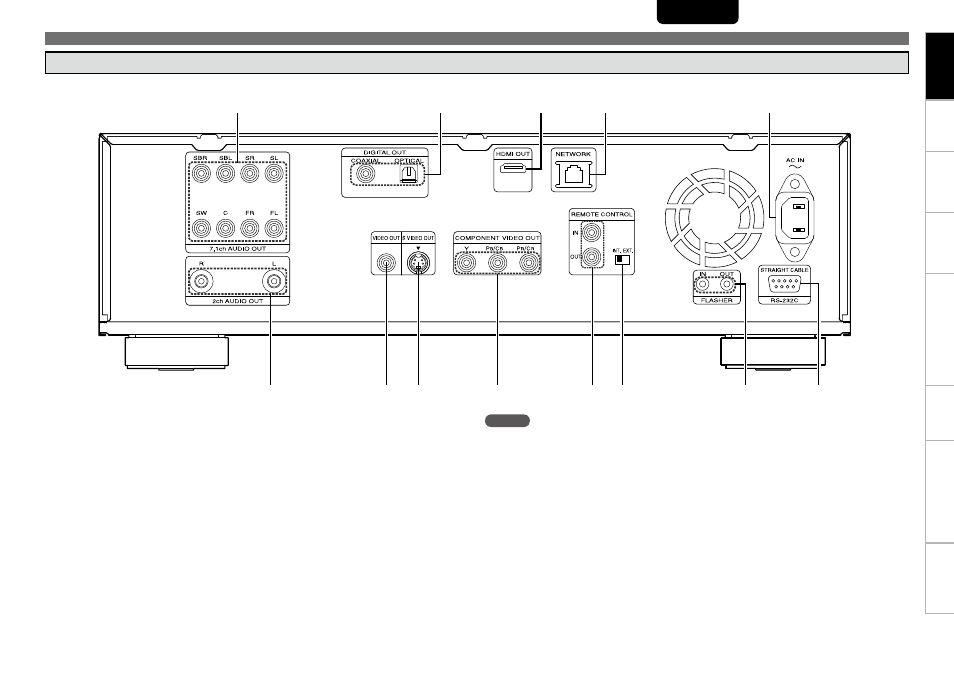

Panel trasero
Para los botones no explicados aquí, vea la página indicada entre paréntesis ( ).
q
Q3 Q1 Q2 Q0 o
u i w e r t y
q · Conectores 2ch AUDIO OUT······················· (18)
Para software grabado en señales multicanales,
se dan como salida señales analógicas cuya
mezcla se ha reducido a 2 canales.
w · Conector VIDEO OUT·································· (18)
e · Conector S-VIDEO OUT······························ (18)
r · Conectores COMPONENT VIDEO OUT······ (18)
t · Conectores REMOTE CONTROL IN y OUT
······································································ (19)
y · Interruptor EXTERNAL/INTERNAL
(INT. EXT.)···················································· (19)
u · Conectores FLASHER IN/OUT···················· (19)
Conecte un dispositivo de control externo u
otro dispositivo para mantenimiento.
(Utilice un cable recto para la conexión.)
i · Conector RS-232C
Conector de extensión para uso futuro.
o · Toma de AC (AC IN)···································· (20)
Q0 · Conector NETWORK······························ (19, 20)
Q1 · Conectores HDMI OUT································ (13)
Q2 · Conectores DIGITAL OUT
OPTICAL/COAXIAL····································· (15)
Q3 · Conectores 7.1ch AUDIO OUT···················· (16)
Primeros pasos
NOTA
No toque los pines internos de los conectores en el panel trasero. La descarga electrostática puede
ocasionar daños permanentes al aparato.
No coloque sus dedos u objetos extraños en la abertura del ventilador. De lo contrario podría ocasionar
lesiones o fallos en la unidad.
Cuando emita audio a partir de una fuente DTS-HD 7.1-canales al audio HDMI o analógico 7.1 canales y
a audio analógico de 2-canales, realice los siguientes ajustes de forma que el audio se mezcle de forma
reducida en forma de señal de salida de audio analógico de 2-canales tal como requiere el productor
de la fuente y DTS, Inc.
En “Config. HDMI”, ajuste “Config. audio” en “2 Can.” (vpágina 24).
En “Config. audio”, ajuste “Salida audio 7.1 can.” en “2 canales” (vpágina 25).
Si no se ajusta “Config. audio” en “Config. HDMI” y “Salida audio 7.1 can.” en “Config. audio” como ·
“2 Can.” o “2 canales” respectivamente, el audio analógico de 2-canales se emite empleando la mezcla
de reducción propia de esta unidad.
En este caso la mezcla de reducción puede ser diferente de la pretendida por el productor de la fuente
y DTS, Inc.
•
•
•
•
•
