Conexión de los altavoces, Conexión de los cables para los altavoces – Marantz PM8005 Manual del usuario
Página 16
16

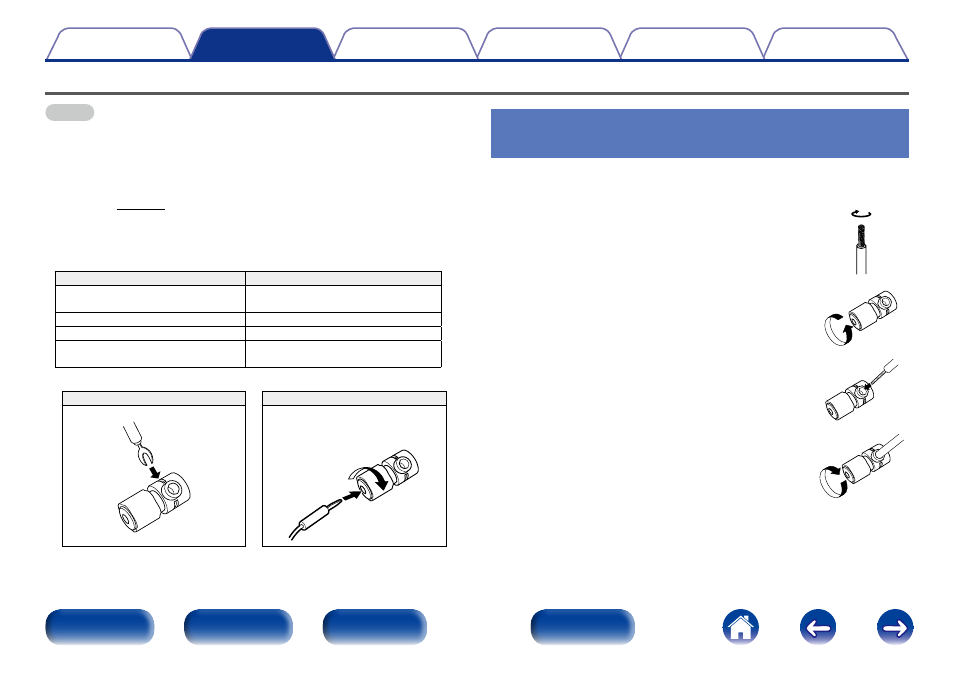

Conexión de los altavoces
NOTA
• Desconecte el enchufe de esta unidad de la alimentación de la toma de corriente
antes de conectar los altavoces.
• Conecte los cables de los altavoces de manera que no sobresalgan de los
terminales de altavoces. El circuito de protección puede activarse si los alambres
de los cables hacen contacto con el panel trasero o si los lados + y – hacen contacto
entre sí (vpágina 39 “Circuito de protección”).
• Nunca toque los terminales de altavoces mientras el cable de alimentación esté
conectado.
• Utilice altavoces con impedancias dentro de los rangos que se muestran a
continuación para adaptarse al uso previsto.
Altavoces utilizados
Impedancia
SPEAKERS A
(Conexión estándar)
4 – 16 Ω/ohm
SPEAKERS B
4 – 16 Ω/ohm
SPEAKERS A y SPEAKERS B
8 – 16 Ω/ohm
SPEAKERS A y SPEAKERS B
(para conexiones de doble cableado)
4 – 16 Ω/ohm
Al utilizar una clavija tipo banana
Apriete el terminal del altavoz
firmemente antes de insertar la
clavija tipo banana.
Conector de perno de pala
Conexión de los cables para los
altavoces
Asegúrese de conectar correctamente a la unidad los canales izquierdo (L)
y derecho (R) y las polaridades + (roja) y – (blanca) de los altavoces.
1
Quite aproximadamente 3/8 pulgadas (10
mm) del revestimiento del extremo del
cable del altavoz y retuerza firmemente
el alambre interior o suéldelo.
2
Gire el terminal de altavoz en el sentido
contrario a las agujas del reloj para
soltarlo.
3
Inserte el alambre interior del cable del
altavoz en el terminal de altavoz hasta el
fondo.
4
Gire el terminal de altavoz en el sentido
de las agujas del reloj para apretarlo.
