Español u entrada de ca, Oterminales de altavoces, 0 salida subwoofer (subgraves) – Marantz SR4023 Manual del usuario
Página 8: 1 tomas main in, 2 tomas pre out, 4 terminal gnd (tierra), Trs-232c, Ysalidas de ca, Qterminales de antena, Etoma de salida monitor
7
CONEXIONES
BÁSICAS
FUNCIONAMIENTO
BÁ SICO
CONEXIONES
A
V
ANZADAS
FUNCIONAMIENTO
A
VANZADO
SOLUCIÓN DE
PROBLEMAS
OTROS
NOMBRES Y
FUNCIONES
ESPAÑOL
u
ENTRADA DE CA
Conecte aquí el cable de alimentación de CA y luego
conéctelo en la toma de corriente.
La unidad solamente puede recibir alimentación
mediante CA de 120 V.
i
Terminales IN (Entrada) / OUT
(Salida) del MANDO A DISTANCIA
Permiten la conexión a un equipo Marantz dotado
con terminales de mando a distancia (RC-5).
o
Terminales de altavoces
Conecte sus sistemas de altavoces a estos
terminales. Hay dos grupos de terminales, para
que se puedan conectar los sistemas de altavoces
A y/o B.
!0
Salida Subwoofer (Subgraves)
Conecte esta toma a la entrada de nivel de línea de
un altavoz de subgraves conectado.
!1
Tomas MAIN IN
Utilice estas tomas para conectar un preamplifi cador
adicional. (Véase la página 13)
Cuando no se utilicen, deje estas tomas conectadas
con las patillas de conexión suministradas.
!2
Tomas PRE OUT
Utilice estas tomas para conectar un amplifi cador de
potencia adicional. (Véase la página 13)
Cuando no se utilicen, deje estas tomas conectadas
con las patillas de conexión suministradas.
!3
AUDIO
IN/OUT
(entrada/salida de audio) (PHONO,
CD, RECORDER 1, RECORDER 2)
Estas son las entradas y salidas de audio analógicas.
Hay ocho entradas de audio (cuatro de ellas
conectadas a entradas de vídeo) y tres salidas de
audio (una de ellas conectada a salida de vídeo).
Las tomas de audio están etiquetadas nominalmente
para grabadora 1 (grabadora de CD), grabadora 2
(platinas de cinta), lectores de discos compactos,
lectores DVD, etc. Las entradas y salidas de audio
requieren conectores tipo RCA.
!4
Terminal GND (Tierra)
Conecte el cable de tierra del plato analógico a esta
terminal.

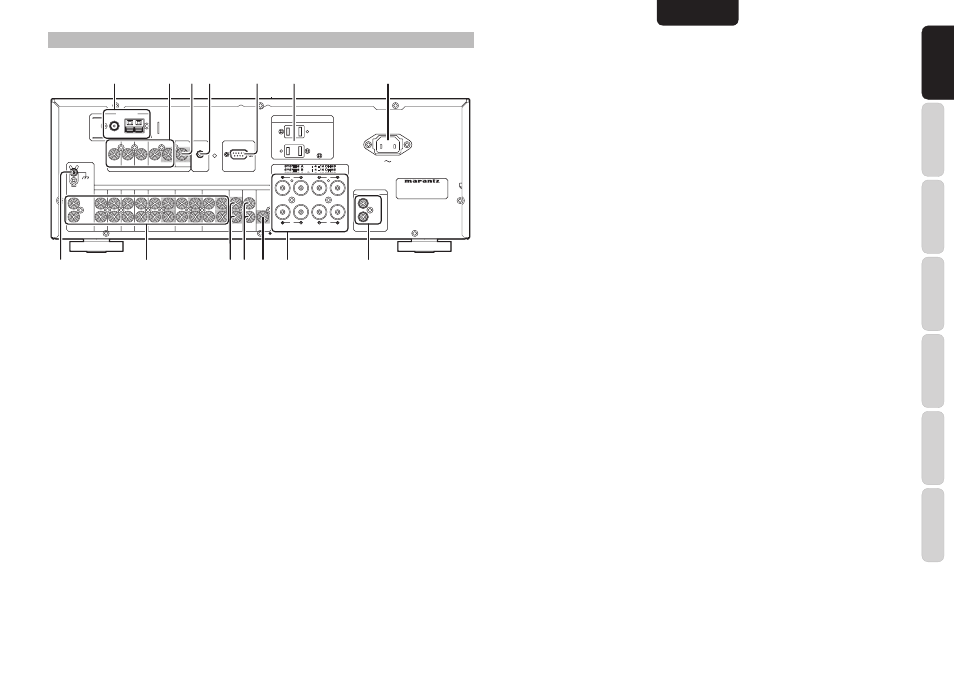

PANEL TRASERO
r
FLASHER IN (terminal de entrada
del Flasher)
Este terminal se utiliza para controlar la unidad
desde otra zona.
Conecte la señal de control desde un teclado
numérico, etc.
t
RS-232C
El puerto RS-232C se utiliza conjuntamente con un
controlador externo para controlar el funcionamiento
de la unidad mediante un dispositivo externo.
y
SALIDAS DE CA
Conecte los cables de alimentación de CA de
componentes tales como un reproductor DVD y CD
a esta salida. Esta salida permanece siempre activa
mientras el SR4023 esté enchufado a una toma
activa. Un dispositivo conectado aquí se puede dejar
encendido permanentemente o se puede desactivar
con su propio interruptor de alimentación.
Precaución:
• Para evitar posibles interferencias de desconexión,
cualquier dispositivo conectado aquí se debe
encender antes de encender el SR4023.
• La capacidad de esta toma de CA es de 150 W. No
conecte aparatos de consumo eléctrico superior a
la capacidad de esta toma de CA. Si el consumo
total de energía de los aparatos conectados supera
dicha capacidad, el circuito de protección cortará el
suministro eléctrico.
q
Terminales de antena
Terminal de antena FM
Para conectar la antena de FM suministrada o
para conectar una antena FM externa con un cable
coaxial, o para conectar una red de cables.
Antena AM y terminal de tierra
Para conectar la antena de cuadro de AM suministra-
da. Utilice los terminales marcados “AM” y “GND”.
La antena de cuadro de AM suministrada proporcio-
nará una buena recepción AM en la mayoría de las
zonas. Oriente la antena de cuadro de manera que
se obtenga la mejor recepción.
w
VIDEO
IN/OUT
(entrada/salida de vídeo)
(AUX, DSS, DVD, VCR)
Éstas son las entradas y la salida de vídeo. Hay
cuatro entradas y una salida de vídeo. Conecte un
reproductor de vídeo (VCR), un lector de DVD y
otros dispositivos de vídeo a las entradas de vídeo.
Puede utilizarse la salida de vídeo 1 para conectarla
a la grabadora de cinta de vídeo para realizar la
grabación.
e
Toma de salida MONITOR
Conecte a la toma de entrada de vídeo (VIDEO IN)
de la TV.
REMOTE CONTROL
REMOTE CONTROL
AUX
AUX
DSS
DSS
DVD
DVD
VCR
VCR
IN
IN
IN
IN
OUT
OUT
IN
IN
OUT
OUT
DSS
DSS
DVD
DVD
VIDEO
VIDEO
VCR
VCR
AUX
AUX
MONITOR
MONITOR
IN
IN
IN
IN
IN
IN
IN
IN
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
OUT
IN
IN
IN
IN
OUT
OUT
PHONO
PHONO
GND
GND
L
L
R
R
SUB
SUB
WOOFER
WOOFER
PRE
PRE
OUT
OUT
CD
CD
PRE
PRE
OUT
OUT
RECORDER 2
RECORDER 2
(
(TAPE
TAPE)
)
MAIN
MAIN
IN
IN
RECORDER 1
RECORDER 1
(
(CD-R
CD-R)
)
AUDIO
AUDIO
RS-232C
RS-232C
R
R
R
R
L
L
L
L
AC IN
AC IN
CLASS 2 WIRING
CLASS 2 WIRING
GND
GND
AM
AM
FM
FM (
(75
75
Ω
Ω))
ANTENNA
ANTENNA
MODEL NO. SR4023
MODEL NO. SR4023
IN
IN
OUT
OUT
A
A
SYSTEM
SYSTEM
B
B
SPEAKER SYSTEMS
SPEAKER SYSTEMS
SYSTEM
SYSTEM
FLASHER
FLASHER
IN
IN
UNSWITCHED
UNSWITCHED
1.25A 150W
1.25A 150W
AC OUTLETS
AC OUTLETS
120V 60Hz
120V 60Hz
SWITCHED
SWITCHED
1.25A 150W
1.25A 150W
q
y
w
u
i
o
!0
!3
!1
!2
!4
e r
t
