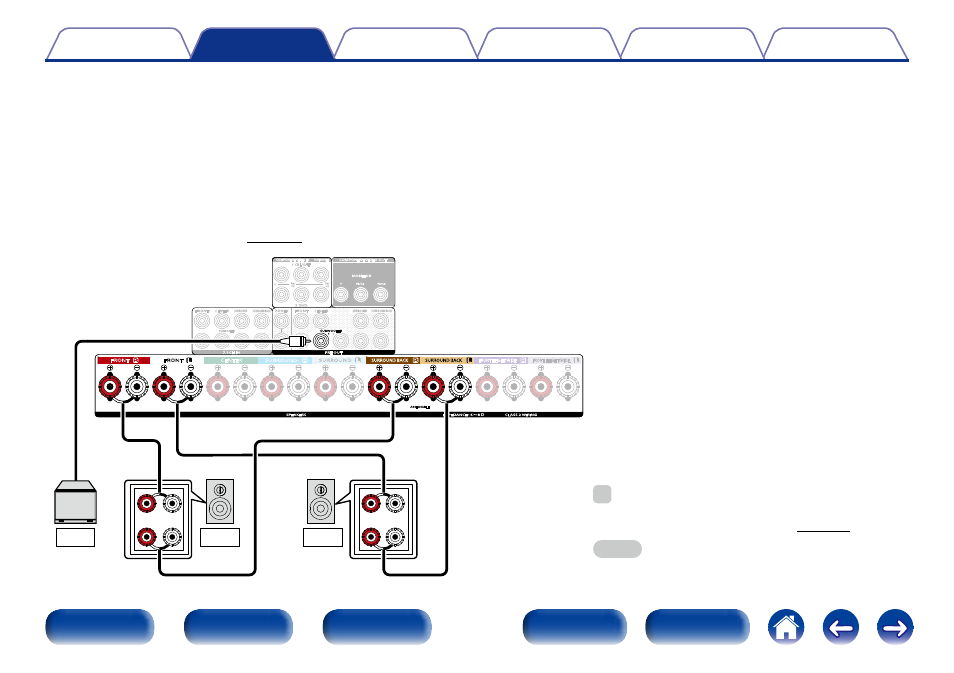

2 Acerca de la conexión de amplificación doble
Algunos altavoces de audiófilos se pueden conectar a un amplificador con dos conexiones separadas de amplificador a altavoz para cada altavoz.
Una salida de canal del amplificador está enganchada al controlador de graves del altavoz (woofer), mientras que el otro amplificador acciona los
transductores de rango alto (altavoz de agudos o, en algunos casos, altavoz de agudos y medios). Este método de conexión tiene un canal de
amplificador que acciona una mitad del altavoz de biamplificación y evita interferencias eléctricas entre los controladores de agudos y graves del altavoz
y los canales del amplificador de control. Puede asignar hasta 4 canales de amplificación para conectarlos a un par de altavoces con capacidad de
biamplificación. Los altavoces con capacidad de biamplificación siempre tienen dos juegos de pares de conexión de entrada de altavoces, uno para
la gama de graves y otro para la gama de agudos. Si no está seguro de si los altavoces tienen capacidad de biamplificación, consulte el manual del
propietario que venía con los altavoces.
• Para obtener información sobre la manera de conectar el altavoz central, el altavoz surround y el subwoofer a esta unidad, consulte “Conexión de
altavoces de 9.1 canales” (vpágina 28).
w
q
w
q
(R)
(L)
FRONT
SUBWOOFER
SURROUND
SURROUND BACK
CENTER
PR/
CR
PR/CR
PB/
CB
PB/CB
Y
Y
1 CBL/SAT
MONITOR
2 DVD
COMPONENT VIDEO OUT
7.1CH IN
(ASSIGNABLE)
COMPONENT VIDEO IN
SURROUND
SURROUND
FRONT
FRONT
CENTER
SURROUND BACK
SURROUND BACK
FRONT HEIGHT/WIDE
FRONT HEIGHT/WIDE
SURROUND
SURROUND BACK
FRONT
CENTER
ZONE2
2
SPEAKERS
IMPEDANCE : 6～8Ω
CLASS 2 WIRING
ASSIGNABLE
SURROUND
SURROUND
FRONT
FRONT
CENTER
SURROUND BACK
SURROUND BACK
FRONT HEIGHT/WIDE
FRONT HEIGHT/WIDE
PRE OUT
1
SUBWOOFER
FL
FR
SW1
%
• Al utilizar esta conexión, ajuste también la opción “Modo
asignar” del menú como “2 amp.” (vpágina 173).
NOTA
• Al realizar reproducción con biamplificación, retire las tarjetas
(alambres) de cortocircuito de los terminales de altavoces.
