TOMAS HDMI
Esta unidad tiene 3 entradas HDMI y 2 salidas HDMI.
Puede enviar señales de vídeo y audio digitales
desde discos DVD y otras fuentes directamente a
una pantalla. Minimiza la degradación de la señal
ocasionada por la conversión analógica, de manera
que puede disfrutarse de imágenes de alta calidad.
Esta unidad también puede convertir señales de
vídeo analógico (vídeo compuesto, S-Video, vídeo
en componentes) para salida HDMI.
Seleccione una fuente de entrada del sistema de
menús de interfaz gráfi ca de usuario (GUI). (Véase
página 27).
Notas:
• Cuando la salida HDMI se conecta a un monitor que
no soporta HDCP
*
, no hay salida de señal. Para ver
imágenes en HDMI, es necesario conectar la señal a
una pantalla que soporte HDCP.
• Puede que no haya salida de imagen si la señal se
conecta a un televisor o pantalla no compatible con
el formato anterior.
• Consulte el manual de instrucciones del televisor
o la pantalla que planee conectar a la unidad para
obtener información detallada sobre el terminal
HDMI.
* HDCP: Protección de contenidos digitales en banda
ancha d.e alta velocidad

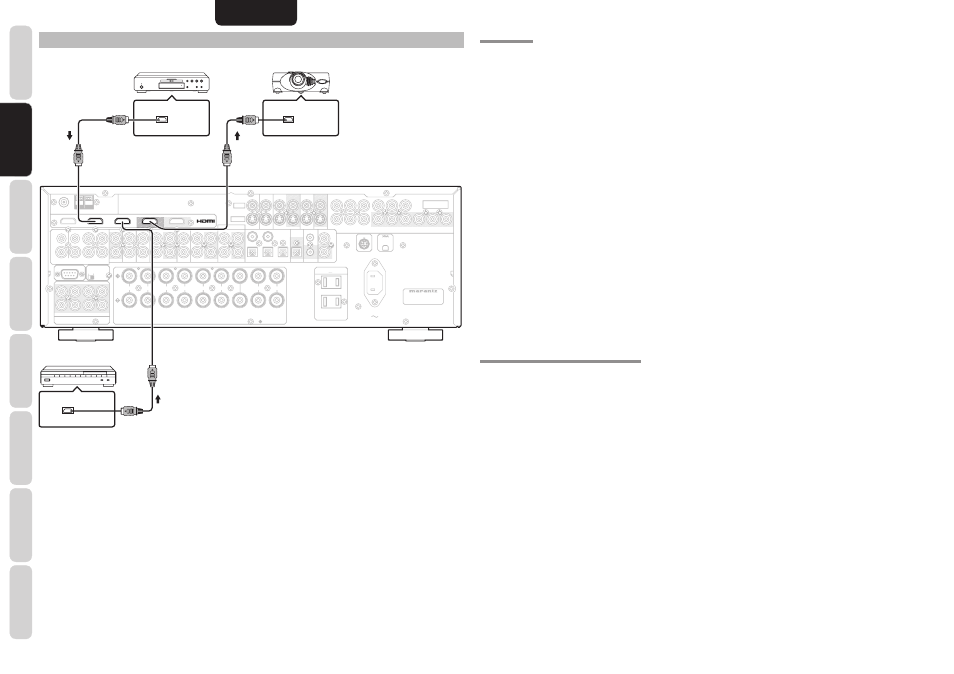

CONEXIÓN DE COMPONENTES DE HDMI
Si utiliza un cable HDMI (de venta por separado) para
conectar la toma HDMI de la unidad con la toma HDMI
de un lector DVD, un televisor, un proyector u otro
componente. Para transmitir audio multicanal mediante
HDMI, el reproductor conectado debe soportar la
transmisión de audio multicanal a través de su toma
HDMI.
Notas:
• Algunos componentes HDMI se pueden controlar
mediante el cable HDMI, pero la unidad no puede
controlar otros componentes de la misma manera.
• Cuando la señal se conecta a un monitor (TV,
proyector, etc.) que no soporta HDCP, no hay salida
de vídeo y audio.
• Algunos dispositivos de fuente, como lectores
DVD o convertidores-decodificadores, no son
compatibles con operaciones de repetidor HDMI
como las de esta unidad. En tal caso, las imágenes
no se proyectan correctamente en monitores como
televisores y proyectores.
Reproductor de DVD
Proyector de VÍDEO
• Cuando haya varios aparatos conectados a esta
unidad, apague los componentes que no se estén
utilizando con el fi n de prevenir interferencias entre
ellos.
• La conexión o desconexión de los cables con la
unidad encendida puede dañar los equipos.
Apague la unidad antes de desconectar o conectar
cables.
• Si se conecta a la unidad un lector DVD no
compatible con HDMI 1.1 o posterior se conecta a
la unidad, la reproducción PCM multicanal no será
posible ni siquiera con discos DVD-Audio.
• Si un lector de Super Audio CD no compatible con
HDMI 1.2 o posterior se conecta a la unidad, la
reproducción de DSD* no será posible ni siquiera
con Super Audio CD.
(*DSD: Direct Stream Digital)
• Las funciones siguientes no están disponibles cuando
la unidad está conectada a un equipo incompatible
con HDMI 1.3a.
• Deep Color
• Color x.v.
• Decodifi cación de señal de audio de fl ujo binario,
como para Dolby Digital Plus, Dolby TrueHD,
DTS-HD, etcétera.
Para más detalles, consulte los manuales de. usuario
del equipo conectado.
• Las señales multicanal PCM y señales de audio de
64 kHz o superiores que se introduzcan desde la
toma HDMI no salen de la toma DIGITAL OUT.
• Según la calidad del cable utilizado, la señal HDMI
puede verse afectada por el ruido.
