1.1 Preparación antes de la instalación
La instalación y conexión de la cámara de techo CL510 requiere de habilidades
especiales. Si desea instalarla usted mismo, siga los pasos necesarios,
asegúrese de que el dispositivo queda fijado firmemente y tenga presente su
seguridad para evitar cualquier accidente.
＊ Garantice la seguridad del ambiente de la instalación. No instale el dispositivo
en un techo inestable o en un lugar donde el dispositivo esté en peligro de
caerse para evitar cualquier accidente.
＊ Compruebe que estén todos los accesorios en la caja. Póngase en contacto
con su suministrador si faltase alguno y asegúrese de mantener intactos los
accesorios de la caja.
＊ Seleccione con antelación un lugar adecuado para la instalación de la CL510.
Determine el lugar de la instalación siguiendo estos parámetros:
▼ Confirme la posición del objeto que vaya a ser capturado.
▼ Calcule el peso requerido para colgar el dispositivo dependiendo de la
posición del objeto que va a ser capturado.
＊ Prepare las siguientes herramientas para que la instalación sea lo más
sencilla y rápidamente possible:
▼ Accessorios de CL510 en la caja.
▼ Piezas colgantes (gancho de montaje en techo), tornillos para la instalación
del colgador 1/4-UNC x 4).
▼ Taladro, destornillador.
▼ Escalera.

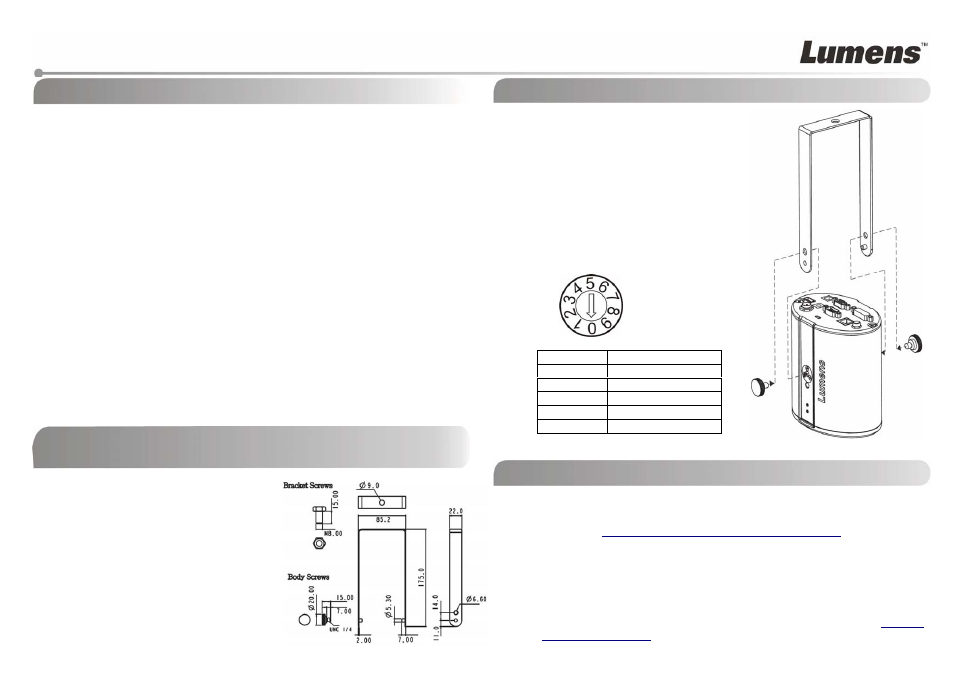

2.1 Diagrama esquemático para
el tamaño del U-hanger
(gancho)
El personal de instalación debería
preparar el tornillo del gancho
según el tamaño del orificio
utilizado para asegurar el gancho.
(El tornillo del gancho deberá ser
adquirido por separado.)
3.1 Pasos de la instalación
1. Ajuste el Interruptor DIP en las
especificaciones de salida deseada.
2. Instale el U-gancho y el dispositivo
utilizando los tornillos suministrados.
3. Siga las instrucciones del gancho de
tornillo para instalarlo en el techo.
4. Atornille el dispositivo en el gancho de
tornillo y complete la instalación.
3.2 Ajuste DIP
1. Cuando se haya encendido, pulse [MENU] para acceder al menú y ajustar la
frecuencia de la fuente de alimentación.
Consulte el Apéndice 1 de la Guía de instalación del CL510 para conocer la
frecuencia aplicable en las diferentes regiones.
2. Pulse [LASER] en el mando a distancia para activar la marca láser y pulse
[FREEZE] -> [DEL] -> [ ] para activar la marca de posicionamiento central.
Para que se posicione en un punto central, utilice un destornillador de punta
estrella para ajustar el pomo y hacer que las dos marcas se superpongan.
3. Abra el Menú de Servicio para configurar la Mesa AF.
Para obtener más información sobre el funcionamiento, consulte la Guía de
Instalación del CL510 .
G G u u í í a a d d e e i i n n s s t t a a l l a a c c i i ó ó n n r r á á p p i i d d a a d d e e C C L L 5 5 1 1 0 0
1. Instrucciones para la instalación
2. Diagrama esquemático para el tamaño del U-hanger
(gancho) y la preparación anterior a la instalación
3. Me gustaría instalar la CL510 en el techo
4. Instalación y configuración antes de su uso
Configuración Modo de salida
0 XGA (Predeterminado)
1 SXGA
2 WXGA
3 UXGA
4 1080P
