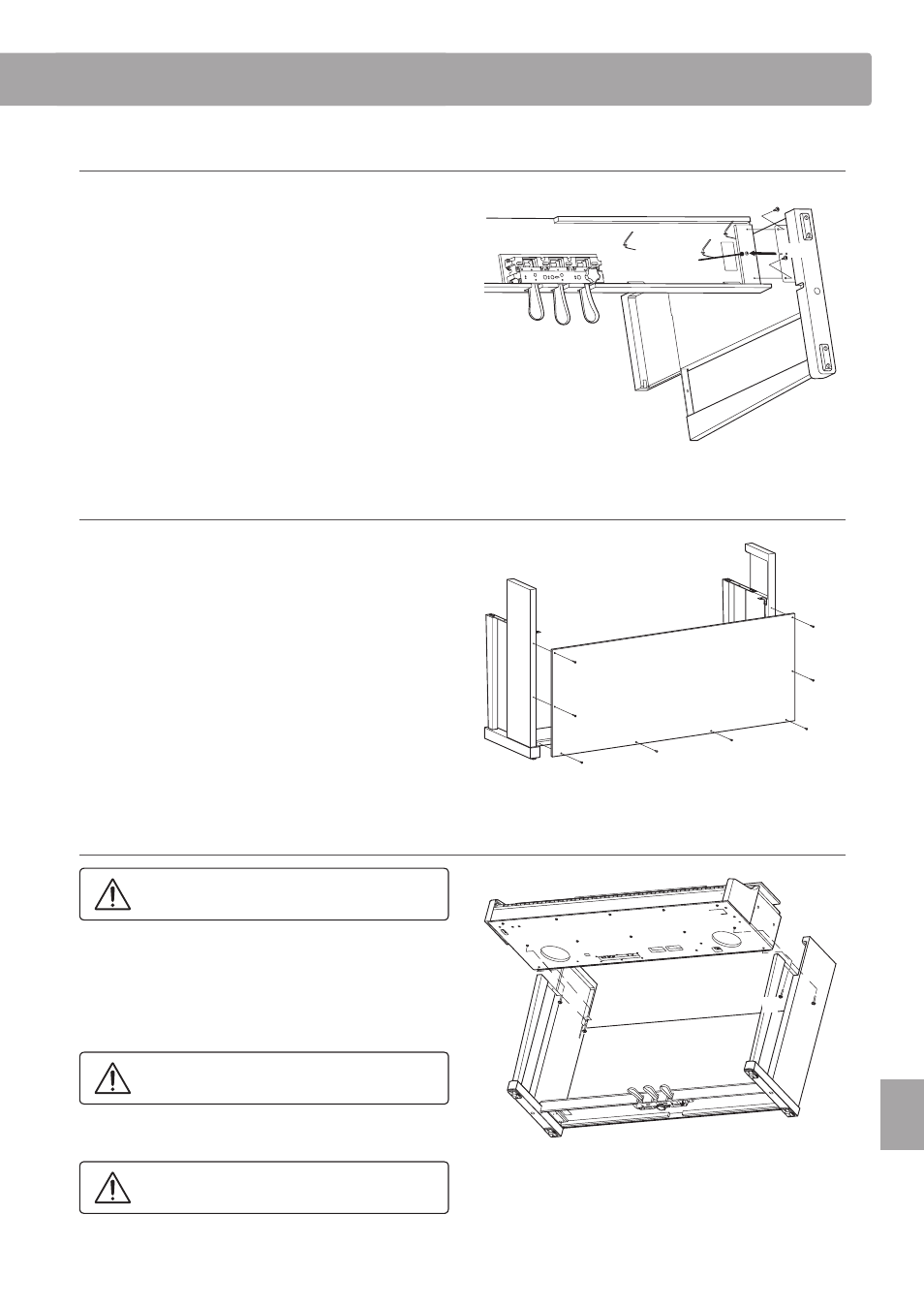

Instrucciones de montaje
1. Colocación de los paneles laterales b de la pedalera d
Desatar y extender el cable de conexión del pedal conectado a
la parte inferior del tablero del pedal d.
Conecte los paneles de la izquierda y derecha b al tablero de
pedal d utilizando los tornillos de montaje temporalmente
ubicados en cada extremo de la pedalera.
Asegúrese de que la pedalera y los paneles laterales tengan
contacto cercano, y que no haya grandes diferencias entre las
piezas montadas.
Inserte dos tornillos cortos plateados de rosca j en los orificios
a cada extremo del tablero de pedal ( cuatro tornillos en total) y
fije firmemente los paneles laterales.
j
d
Montaje de
tornillos
b
j
2. Colocación de la tapa posterior c
Permite el montaje de la pedalera con los paneles laterales para
que permanezcan en pie o en posición vertical en el suelo.
Monte la placa posterior c a los paneles laterales izquierdo y
derecho usando los cuatro tornillos largos negros o plateados
h
.
Monte la placa posterior de la pedalera con los cuatro tornillos
de longitud media negros o plateados i.
Ajuste la posición del tablero de pedal, los paneles laterales, y
el tablero trasero para asegurar que todas las piezas estén bien
colocadas, y después fijar firmemente.
h
i
c
i
i
i
h
h
h
3. Montaje del cuerpo principal a en el soporte
Asegurarse de que dos o más personas realizan
el siguiente paso del proceso de montaje.
Colocar las piezas montadas junto a una pared para prevenir
que se mueva hacia atrás.
Cuidadosamente sostenga la parte principal a sobre el soporte
y gradualmente deslice la unidad hacia atrás hasta que quede
alineado con el tope de los paneles laterales.
Al levantar el cuerpo principal en el soporte, tenga
cuidado de no pillarse las manos o los dedos.
Fije con firmeza el cuerpo principal al soporte utilizando los
cuatro tornillos con arandelas g.
Apriete todos los tornillos para asegurar que el
cuerpo principal se une firmemente a la base.
g
g
g
g
a
