MONTAJE DE LA ANTORCHA
Duramax Retrofit Torch Manual del operador 2-15

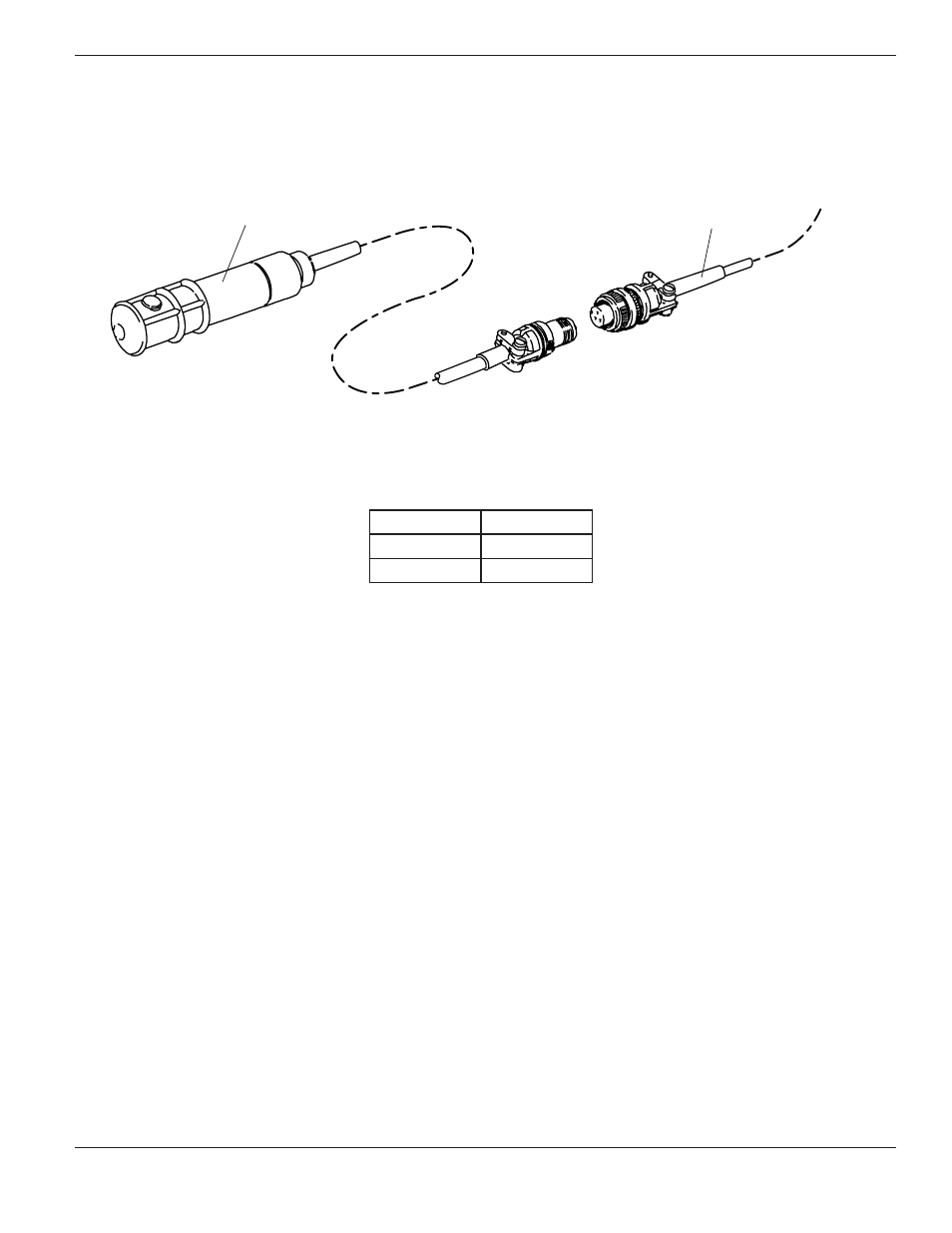

Los cables y mangueras de la antorcha Duramax MRT
2
vienen con un pigtail (cable flexible de conexión) para posibilitar el
uso del interruptor remoto ON/OFF (encendido/apagado). Si desea otra configuración del interruptor ON/OFF, tenga en
cuenta que la configuración de los cables del zócalo hembra de 3 contactos del pigtail es la siguiente:
Interruptor remoto ON/Off
Zócalo A Cable blanco
Zócalo B No se usa
Zócalo C Cable negro
Interruptor remoto
ON/OFF
Pigtail del conjunto de cables
y mangueras de la antorcha
mecanizada
