FUSION recomienda montar el MS-BT100 en una ubicación elevada
lo más alejada posible de piezas metálicas. Esto asegurará el alcance
máximo de la transmisión de audio por Bluetooth. Las barreras
existentes entre el MS-BT100 y el dispositivo transmisor reducirán
este alcance.
* FUSION recomienda conectar el MS-BT100 al cable “Amplifier On”
(encendido del amplificador) que se encuentra en la parte trasera
de la unidad principal marina ya que esto asegura que el MS-BT100
se apague cuando la unidad principal esté apagada. Las unidades
principales marinas de FUSION también ofrecen protección eléctrica al
MS-BT100 cuando se conectan de esta forma. Si el MS-BT100 se conecta
directamente a una fuente de tensión de 12 V, FUSION recomienda
instalar un interruptor de encendido y un fusible de 2 amperios entre la
fuente de alimentación y el MS-BT100.
El MS-BT100 puede sujetarse utilizando o bien cinta adhesiva o bien un
tornillo de calibre 6, cabeza troncocónica, autorroscante y no corrosivo.
Asegúrese de que la superficie de montaje esté lisa, limpia y seca antes
de aplicar la cinta adhesiva. La superficie puede limpiarse con un paño
con alcohol.
Al realizar el montaje con un tornillo, asegúrese de que la superficie esté
lisa y de que al apretar el tornillo no se deforme la caja.
instaLaciÓn
aDVeRtencias De instaLaciÓn
• Asegúrese de que el cable de +12 V del barco no esté conectado a la
batería antes de conectar ningún equipo
• Compruebe la ubicación de los depósitos de gasolina y del cableado
eléctrico del barco antes de comenzar la instalación
• Asegúrese de que todo el cableado esté protegido para evitar daños

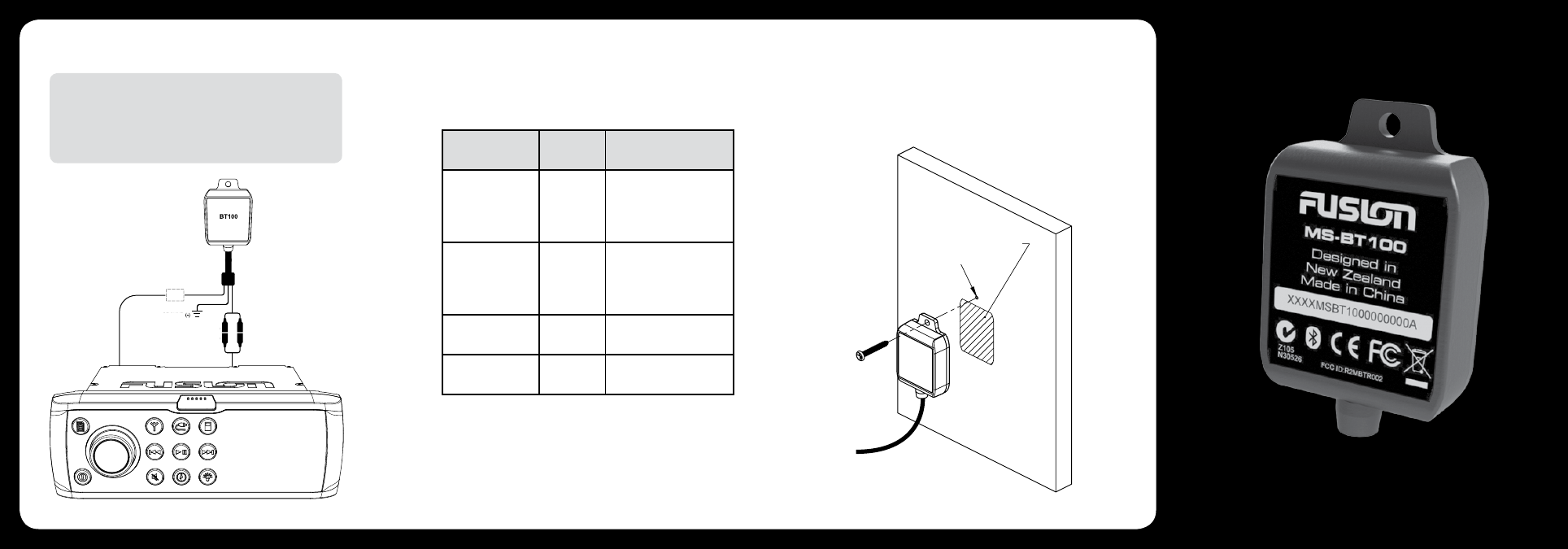

Las conexiones en el MS-BT100 son:
Descripción de la
conexión del
MS-BT100
Función Instrucciones de instalación
Cable de toma de
TIERRA (-)
Negro
Conexión a
tierra para el
MS-BT100
Conecte primero del cable
de “Tierra”. Este cable debe
conectarse a la misma
conexión a tierra que la
unidad principal marina.
Este cable suele ser negro.
Cable de
ENCENDIDO
de +12 V
rojo
Cable de
conexión
para el
MS-BT100
Conecte el cable “Amplifier
On” (encendido del
amplificador) en la parte
trasera de su unidad
principal marina. Este cable
suele ser azul.*
Enchufe RCA blanco Canal
de audio
izquierdo
Conéctelo al enchufe Aux
In RCA blanco en la unidad
principal marina
Enchufe RCA rojo Canal
de audio
derecho
Conéctelo al enchufe Aux
In RCA rojo en la unidad
principal marina
TALADRE UN ORIFICIO PILOTO
MONTAJE ALTERNATIVO:
QUITE EL PROTECTOR DE LA
ALMOHADILLA ADHESIVA Y PÉGUE
LA UNIDAD EN EL MAMPARO
CONECTAR
LOS CABLES JUNTOS
UNIDAD PRINCIPAL MARINA
AMPLIFICADOR ENCENDIDO (+12 V)
TENSIÓN
(+12 V)
TERRA
RCA (ROJO) RCA (BLANCO)
ENTRADA AUX (ROJO) ENTRADA AUX (BLANCO)
