14

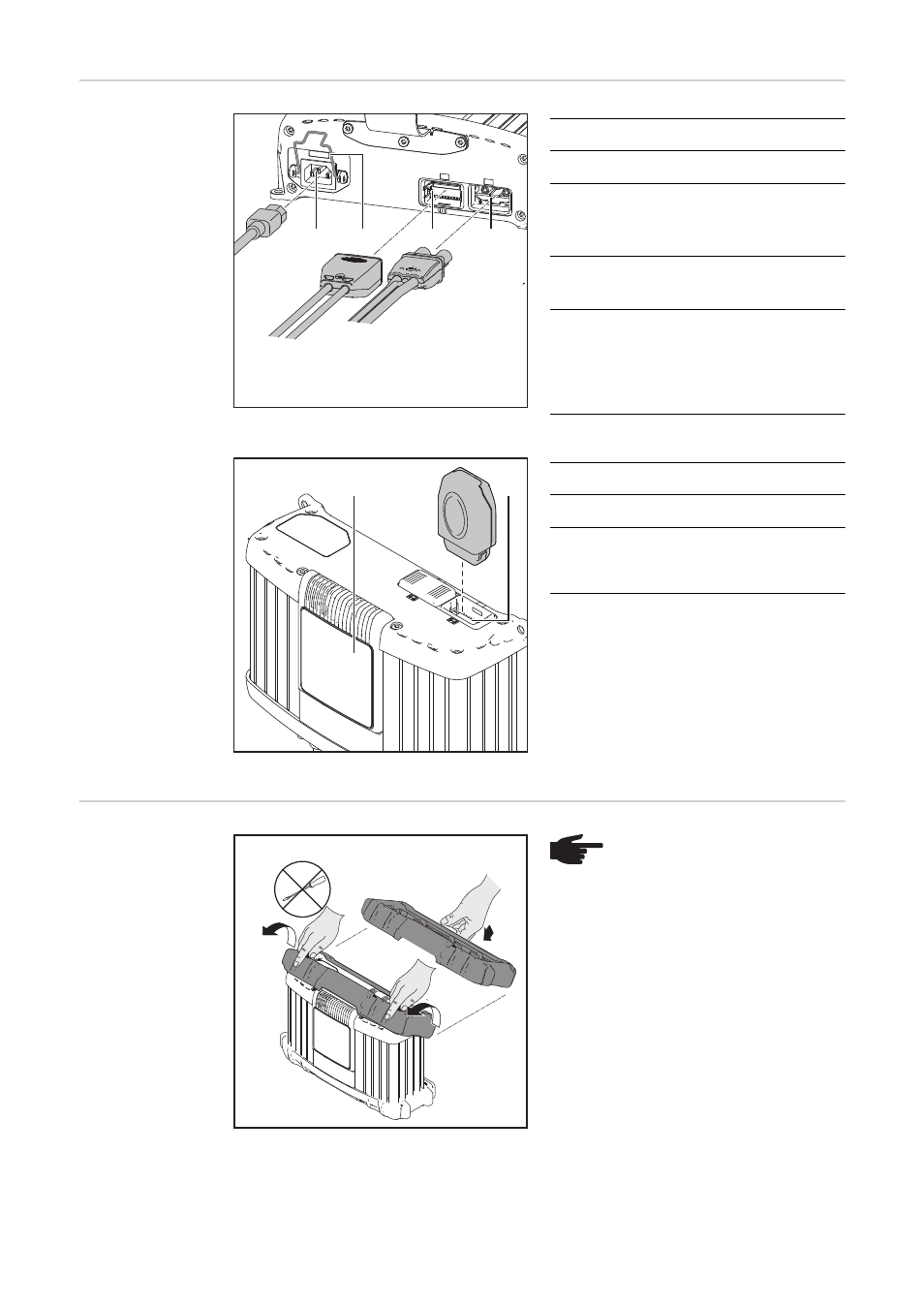

Conexiones
Lado inferior de la caja
N.º Función
(1) Input CA - Zócalo de red
(2) Montar la inclinación de seguri-
dad para el
cable de red
(3) Conexión P2 - Puerto E/S
Para opciones en el puerto E/S
(4) Conexión P1 - Borna del cable de
carga
Adicionalmente también para las
opciones de parada externa y car-
ga con control de temperatura
Lado superior de la caja
N.º Función
(5) Pantalla
(6) Conexión P4 - Multipuerto
Para conectar la lámpara de estado
y la mochila USB
Opción de protec-
ción de cantos
(1) (3) (4) (2)
(5) (6)
1
2
2
¡OBSERVACIÓN! Desmontar la
protección de cantos en orden in-
verso a la secuencia de montaje.
