134

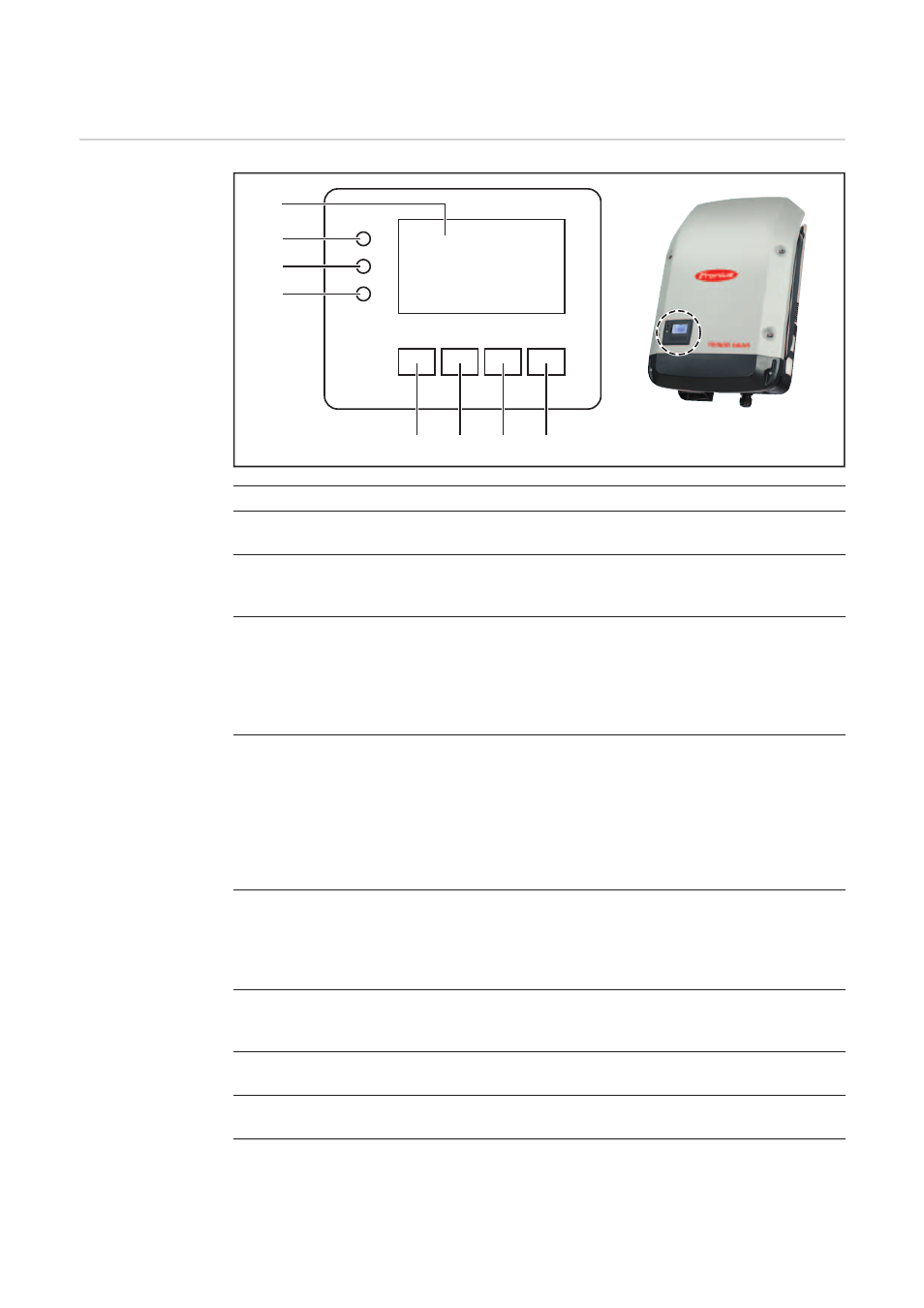

Kumanda elemanları ve göstergeler
Kumanda
elemanları ve
göstergeler
Poz. Tanımı
(1) Değerlerin
, ayarların ve menülerin görüntülenmesinde kullanılan ekran
Kontrol ve durum LED'leri
(2) Genel durum LED'i (kırmızı)
- ekranda bir durum bildirimi görüntülendiğinde yanar
- Besleme modu kesintisi
- hata işleme esnasında (inverter ortaya çıkan hatanın onayını ya da
giderilmesini bekler)
(3) Başlatma LED'i (turuncu)
- inverter otomatik çalışma ya da otomatik test fazında bulunduğunda
(güneşin doğmasıyla birlikte solar paneller tarafından yeterli düzeyde
enerji üretilince)
- inverter ayar menüsünde Standby moduna geçirildiğinde (= besleme
modunu manuel olarak kesme)
- inverter yazılımı güncelleştirildiğinde yanar
(4) Çalışma durumu LED'i (yeşil)
- fotovoltaik sistem otomatik inverterin otomatik başlatma safhasından sonra
arızasız biçimde çalıştığında
- şebeke besleme işletimi mevcut olduğunda yanar
Fonksiyon tuşları - atanmış farklı fonksiyonları içeren seçime bağlı olarak:
(5) Sola ve yukarı gitmek için kullanılan
"sol/yukarı" tuşu
(6) Aşağı ve sağa gitmek için kullanılan
"aşağı/sağ" tuşu
(1)
(2)
(3)
(4)
(5) (6) (7) (8)
